Tepelný materiál je len jednou časťou systému tepelnej ochrany káblových zväzkov v automobiloch. Návlek musí byť aj praktický na inštaláciu okolo samotného zväzku.
Jednoduchý rúrkový návlek môže byť ideálny, keď sa zväzok ešte len montuje, ale môže byť náročné alebo nemožné ho nainštalovať po namontovaní veľkých konektorov, odbočiek, svoriek a koncoviek. V takýchto situáciách môže ovinovací tepelnoizolačný návlek, konštrukcia so suchým zipsom, zacvakávací uzáver alebo samozatvárací návlek poskytnú praktickejšie riešenie.
Výber medzi nasúvacím a ovinovacím dizajnom preto závisí od postupnosti montáže zväzku, geometrie konektorov, servisných požiadaviek, objemu výroby a tepelného prostredia.
BSTFLEX vyrába viacero hliníkových tepelnoizolačných návlekov pre káblové zväzky, hadice, káble a kvapalinové vedenia v automobiloch, vrátane rúrkových a odnímateľných konštrukcií.

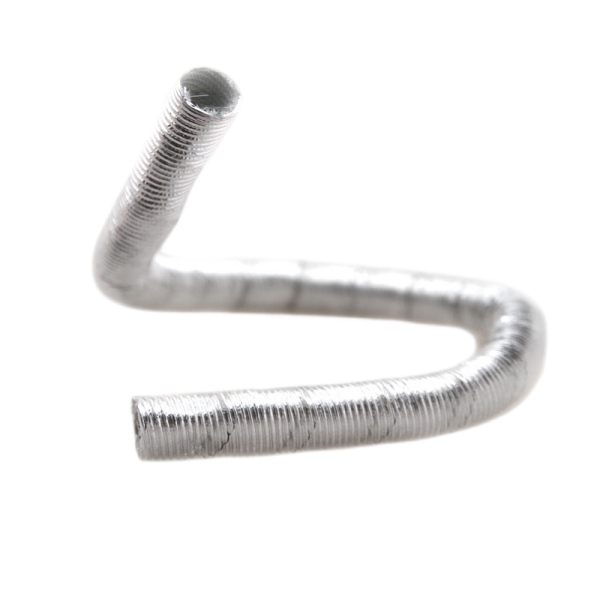

Nasúvací tepelnoizolačný návlek je súvislý rúrkový návlek, ktorý sa inštaluje prevlečením káblového zväzku, kábla alebo hadice cez vnútro návleku.
Táto konštrukcia je zvyčajne najjednoduchšou možnosťou, keď sa ochranný návlek môže nainštalovať pred úplným zmontovaním zväzku.
Typické nasúvacie dizajny zahŕňajú:
Nasúvacie dizajny zvyčajne poskytujú súvislé pokrytie okolo chráneného komponentu bez otváracieho švu alebo vonkajšieho uzatváracieho systému.
Nasúvací návlek sa zvyčajne uprednostňuje vtedy, keď postup výroby zväzku umožňuje jeho inštaláciu pred namontovaním veľkých konektorov alebo koncoviek.
Typické podmienky zahŕňajú:
Pri veľkoobjemovej výrobe môže rúrková konštrukcia tiež zjednodušiť kusovník, pretože neobsahuje žiadny dodatočný pás so suchým zipsom, zacvakávací uzáver ani prekrývajúci sa uzáver.
Rúrkový návlek obklopuje zväzok súvisle. Neexistuje žiadny otvorený šev, ktorý by bolo potrebné orientovať smerom od zdroja tepla.
Bez suchých zipsov alebo prekrývajúcich sa okrajov si nasúvací návlek často dokáže udržať relatívne kompaktný výsledný profil.
Absencia uzatváracieho systému môže znížiť počet komponentov a montážnych prvkov vo výslednom diele.
Keď sa tepelná ochrana plánuje na začiatku návrhu zväzku, rúrkový návlek možno integrovať do bežného montážneho postupu.
Najväčším obmedzením je inštalácia.
Ak už káblový zväzok obsahuje konektory, lisované koncovky, montážne príchytky alebo veľké odbočovacie body, tieto komponenty nemusia cez návlek prejsť.
Rúrkový návlek môže byť nepraktický aj v prípadoch, keď sa chránená časť nachádza uprostred existujúceho zväzku a zväzok nie je možné odpojiť.
V týchto prípadoch môže zväčšenie priemeru návleku na úroveň potrebnú na pretiahnutie cez konektory spôsobiť príliš voľné uloženie okolo bežného káblového zväzku.

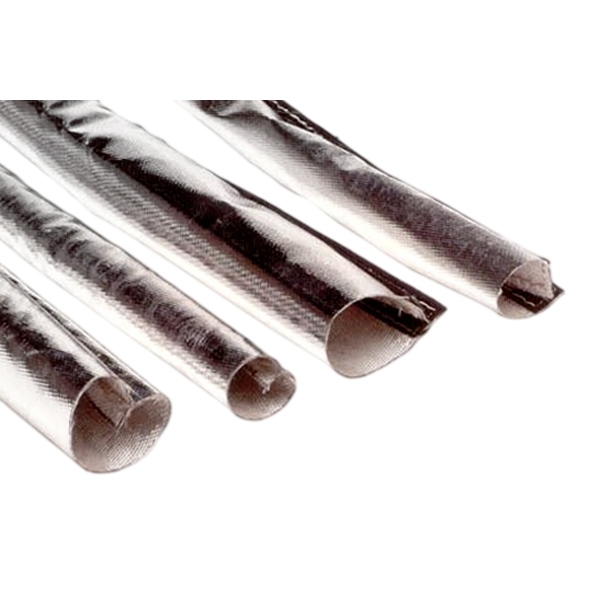

Ovinovací návlek sa inštaluje tak, že sa návlek otvorí, umiestni okolo káblového zväzku alebo hadice a následne sa uzavrie pozdĺž pozdĺžneho švu.
To umožňuje namontovať tepelný štít na už zmontovaný komponent bez nutnosti prevliekať konektory cez rúrku.
Ovinovacie konštrukcie môžu využívať:
Tieto konštrukcie sú obzvlášť užitočné pri dodatočných úpravách, hotových káblových zväzkoch a zostavách vozidiel, ktoré vyžadujú budúci servisný prístup.
Ovinovací dizajn by sa mal zvážiť, keď:
Pre tieto aplikácie môže odnímateľný návlek výrazne zjednodušiť inštaláciu v porovnaní s rozoberaním elektrického systému.

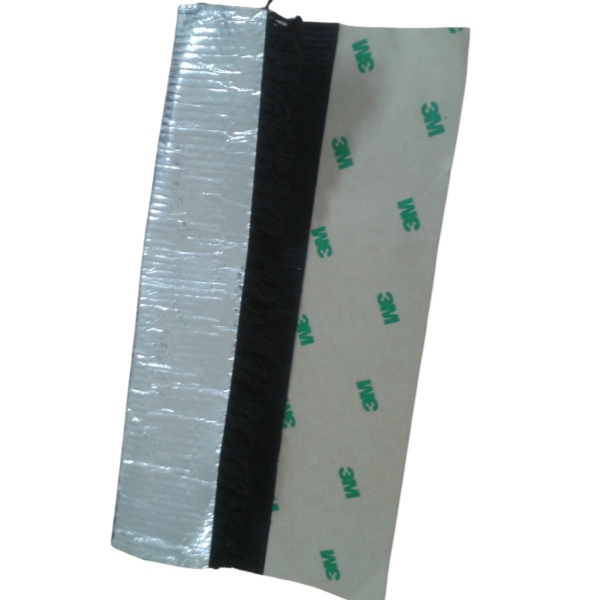

Návlek so suchým zipsom je jedným z najbežnejších dizajnov odnímateľnej tepelnej ochrany.
Návlek sa otvára po celej dĺžke, ovinie sa okolo káblového zväzku a zaistí sa vysokoteplotným suchým zipsom.
Tento typ konštrukcie je užitočný tam, kde:

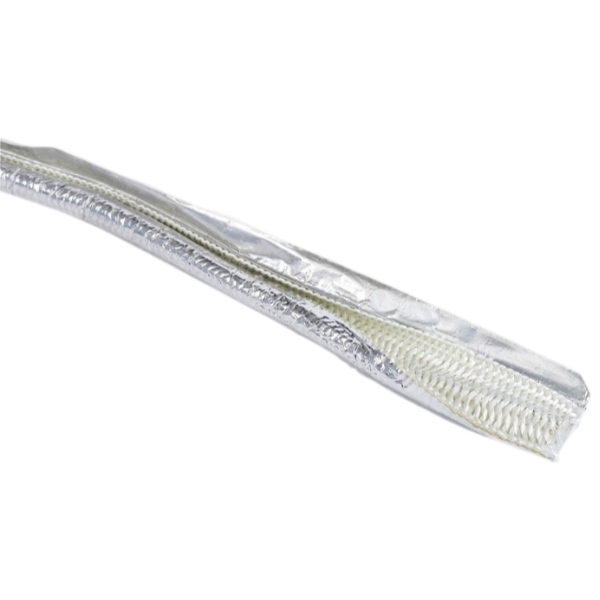

BSTFLEX ponúka Hliníkový tepelný návlek Heat Shroud so zapínaním na suchý zips pre aplikácie s drôtmi, káblami a hadicami vystavenými sálavému teplu.
Patentné gombíky poskytujú definované mechanické uzavretie, ktoré môže byť užitočné pri opakovateľných inštaláciách OEM.
V porovnaní so švom na suchý zips vytvárajú patentky pozdĺž návleku pevné uzatváracie body.
Tento typ dizajnu môže byť vhodný, keď:
Rozostupy a počet patentných gombíkov by mali byť prispôsobené dĺžke návleku, priemeru a požadovanej stabilite švu.
Samozatvárací návlek využíva prekrývajúce sa okraje alebo vopred vytvarovanú štruktúru, ktorá sa po inštalácii prirodzene uzavrie okolo káblového zväzku.
Inštalatér otvorí návlek, vloží doň káblový zväzok a nechá návlek, aby sa obvinul okolo komponentu.
To môže znížiť počet krokov inštalácie, pretože nie je potrebné upevňovať žiadny samostatný pásik so suchým zipsom ani jednotlivé patentné gombíky.
Samozatvárací dizajn môže byť vhodný pre:
| Konštrukčný faktor | Nasúvací návlek | Ovinovací návlek |
|---|---|---|
| Čas inštalácie | Najlepšie pred inštaláciou konektorov | Možno inštalovať po montáži káblového zväzku |
| Veľké konektory | Môžu brániť inštalácii | Zvyčajne nie sú problémom |
| Dodatočná montáž | Obmedzená | Veľmi vhodná |
| Súvislé pokrytie | Áno | Zahŕňa pozdĺžny uzáver |
| Vonkajší priemer | Zvyčajne kompaktnejší | Môže byť väčší v mieste uzáveru |
| Servisný prístup | Zvyčajnevyžaduje odstránenie návleku z konca | Často možno otvoriť lokálne |
| Rýchlosť montáže | Rýchla, ak je integrovaná do výroby káblových zväzkov | Rýchla pre hotové káblové zväzky |
| Komponenty uzáveru | Zvyčajne žiadne | Suchý zips, patentky alebo samozatváracia konštrukcia |
| Komplexná geometria káblového zväzku | Náročnejšie | Prispôsobiteľnejšie |
Áno, dizajn uzáveru môže ovplyvniť celkový systém tepelnej ochrany.
Rúrkový návlek poskytuje neprerušované obvodové pokrytie, zatiaľ čo obopínacia konštrukcia obsahuje pozdĺžny šev. Poloha švu by sa preto mala zvážiť vzhľadom na zdroj tepla.
Pokiaľ je to možné, uzáver by nemal vytvárať zbytočný otvor smerujúci priamo k najsilnejšiemu zdroju sálavého tepla.
Šírka prekrytia, stabilita uzáveru a prispôsobenie návleku môžu ovplyvniť, ako dobre zostane ochranná vrstva umiestnená okolo káblového zväzku.
Pri hliníkovom reflexnom návleku by mal reflexný povrch zostať odkrytý smerom k vonkajšiemu zdroju sálavého tepla.
Inštalácia by sa mala vyhnúť:
Správna poloha inštalácie môže byť rovnako dôležitá ako špecifikácia materiálu.
Reflexná tepelná ochrana funguje inak ako hrubá izolácia.
Hliníkový povrch je obzvlášť užitočný na zníženie sálavého tepla. Tam, kde to inštalácia dovoľuje, môže udržiavanie odstupu medzi zdrojom tepla, návlekom a chráneným káblovým zväzkom zlepšiť celkové tepelné usporiadanie.
Ak je návlek pritlačený priamo na veľmi horúci komponent, vodivé teplo sa stáva dôležitejším a aplikácia môže vyžadovať iný alebo dodatočný izolačný systém.
Návleky typu slide-on aj obopínacie návleky vyžadujú primeranú rozmerovú rezervu.
Špecifikácia by mala zohľadňovať:
Príliš tesný návlek môže obmedziť pohyb káblového zväzku a sťažiť montáž.
Príliš voľný návlek sa môže posunúť, prekážať okolitým komponentom alebo vystaviť časť kabeláže teplu.
Geometria konektora je jedným z najrýchlejších spôsobov, ako určiť, či je konštrukcia typu slide-on praktická.
Napríklad káblový zväzok môže mať bežný priemer 18 mm, ale telo konektora meria 45 mm. Rúrkový návlek dimenzovaný na 18 mm zväzok nemôže prejsť cez konektor, zatiaľ čo návlek dimenzovaný na konektor môže byť na zvyšku zväzku zbytočne veľký.
V takom prípade obopínacia konštrukcia zvyčajne poskytuje lepšie kontrolované prispôsobenie.
Káblové zväzky sa často delia na dve alebo viac vetiev.
Štandardná trubková bužírka môže chrániť hlavný kmeň, ale miesto rozvetvenia môže vyžadovať:
Pri zložitej trojrozmernej geometrii už konvenčná bužírka nemusí byť najefektívnejším riešením.
BSTFLEX môže vyrobiť aj automobilové tepelné štíty zo sklenených vlákien s hliníkovou vrstvou vlastného tvaru pre nepravidelné geometrie káblových zväzkov a komponentov.
Najlepšia bužírka na testovanie prototypov nie je vždy najlepším dizajnom pre automobilovú montážnu linku.
Pri produkčných programoch by inžinieri mali vyhodnotiť aj:
Mierne zložitejšia konštrukcia bužírky môže znížiť celkový čas montáže, ak umožňuje inštaláciu po dokončení káblového zväzku.
Dodatočná tepelná ochrana predstavuje iný problém ako výroba OEM káblových zväzkov.
Vozidlo je už zmontované a chránený káblový zväzok môže byť ťažké odpojiť bez demontáže viacerých komponentov.
Z tohto dôvodu sa pri dodatočnej montáži zvyčajne uprednostňujú:
Možnosť nainštalovať tepelnú bužírku bez odpojenia drôtov, káblov alebo hadíc môže výrazne znížiť prácnosť servisu.
| Aplikácia | Odporúčaný východiskový bod |
|---|---|
| Nový káblový zväzok pred inštaláciou konektora | Násuvná trubková tepelná bužírka |
| Dokončený káblový zväzok s veľkými konektormi | Zavinovacia bužírka |
| Káblový zväzok vyžadujúci opakovanú kontrolu | Objímka so suchým zipsom |
| Montáž OEM vyžadujúca definované mechanické uzavretie | Objímka s patentným uzáverom |
| Rýchla inštalácia okolo káblových zväzkov | Samozatváracia objímka |
| Nepravidelná geometria vetvy alebo konektora | Tepelný štít na mieru |
| Vysoké sálavé teplo v blízkosti výfuku | Aluminizovaná reflexná konštrukcia |
Káblové zväzky prevodovky sú dobrým príkladom toho, prečo záleží na dizajne inštalácie.
Ak sa ochranná objímka inštaluje počas výroby káblového zväzku pred namontovaním všetkých konektorov, môže byť praktická rúrková konštrukcia.
Ak sa tepelná ochrana pridáva po dokončení káblového zväzku, geometria konektora môže vyžadovať odnímateľnú objímku.
Podrobnejšie technické úvahy nájdete vTepelnoizolačná objímka pre káblové zväzky prevodovky: Dizajn a tepelné požiadavky.
Konštrukcia inštalácie nenahrádza správny výber materiálu.
Nasúvaciu objímku aj ovinovaciu objímku možno vyrobiť z rôznych tepelných materiálov.
V závislosti od aplikácie môžu možnosti zahŕňať:
Pre aplikácie, v ktorých dominuje sálavé teplo z výfuku, sú obzvlášť užitočné aluminizované konštrukcie, pretože reflexný vonkajší povrch pomáha znižovať množstvo sálavej energie dosahujúcej káblový zväzok.
Pri požiadavke na vlastnú odnímateľnú objímku uveďte:
Fotografie nainštalovaného káblového zväzku sú obzvlášť užitočné pri dodatočných montážach, pretože ukazujú dostupný voľný priestor a prekážky okolo komponentu.
BSTFLEX vyrába nasúvacie, šité, ovinovacie, suchozipsové, patentové a samozatváracie komponenty tepelnej ochrany pre automobilové káblové zväzky, káble, hadice a kvapalinové vedenia.
Aplikácie siahajú od dodávok štandardných reflexných návlekov až po zákazkové OEM komponenty vyvinuté na základe špecifických rozmerov zväzkov, konektorov, vetiev a požiadaviek na inštaláciu.
Pre širší prehľad o materiáloch a konštrukciách tepelnej ochrany automobilových zväzkov si pozrite Tepelnoizolačné návleky pre automobilové káblové zväzky: materiály, konštrukcie a aplikácie.
Pre možnosti reflexných návlekov si pozrite kategóriu BSTFLEX Hliníkový tepelnoizolačný návlek.
Nasúvací návlek je súvislá trubica, ktorá sa musí navliecť na káblový zväzok alebo kábel. Ovinovací návlek sa otvára po celej dĺžke a možno ho nainštalovať okolo už zmontovaného komponentu.
Ovinovací návlek, návlek so suchým zipsom, patentovým uzáverom alebo samozatvárací návlek je zvyčajne praktickejší, ak sú konektory už nainštalované a zväzok nemožno odpojiť.
Trubicový návlek poskytuje súvislé pokrytie bez pozdĺžneho uzáveru, ale skutočný tepelný výkon závisí od materiálu, konštrukcie návleku, prispôsobenia, vzduchovej medzery, teploty zdroja tepla a inštalácie. Typ návleku by sa nemal vyberať len na základe spôsobu uzatvárania.
Áno. Ovinovacie konštrukcie sú obzvlášť užitočné tam, kde kabeláž, hadice alebo káble vyžadujú tepelnú ochranu bez odpojenia existujúcej zostavy.
Bežne sa používa pre hotové káblové zväzky, káble a hadice, ktoré vyžadujú odnímateľnú alebo dodatočne montovateľnú tepelnú ochranu. Návlek možno otvoriť, ovinúť okolo komponentu a uzavrieť po celej dĺžke.
Samozatvárací návlek sa otvorí, aby prijal zväzok káblov, a potom sa okolo neho uzavrie pomocou prekrývajúcej sa alebo vopred vytvarovanej štruktúry. Umožňuje rýchlejšiu inštaláciu bez samostatného suchého zipsu.
Áno. Priemer návleku, plochú šírku, dĺžku rezu, materiálové zloženie, uzatvárací systém, izolačné vrstvy a ďalšie rozmery možno vyrobiť podľa špecifikácie komponentu a zákazníka.
Tam, kde je hlavným problémom sálavé teplo z výfukového potrubia, je často vhodným východiskovým bodom hliníková reflexná konštrukcia. Konečný výber by mal zohľadňovať teplotu zdroja tepla, voľný priestor, požadovanú teplotu zväzku a to, či môže dôjsť k priamemu kontaktu.
