Materiál tepelného štítu z nehrdzavejúcej ocele: Ako si vybrať správne riešenie pre tepelné tienenie výfukových plynov

Stručné zhrnutie: Nerezová oceľ je jedným z najspoľahlivejších materiálov tepelných štítov pre tienenie výfukových plynov, pretože pri správnom návrhu odoláva korózii, vibráciám a chráni pred sálavým teplom. Táto príručka vysvetľuje typy materiálov tepelných štítov z nehrdzavejúcej ocele, pravidlá výberu a tipy na inštaláciu, ktoré používajú inžinieri a stavitelia.

---

Prečo je nehrdzavejúca oceľ najlepším materiálom na tepelné tienenie výfukových plynov

Výfukové systémy kombinujú vysoké povrchové teploty, vibrácie, tepelné cykly, rozstrek vody, vystavenie soli a tesné balenie. Praktické materiál tepelného štítu z nehrdzavejúcej ocele musí zostať stabilný za týchto podmienok a zároveň zachovať ochrannú vzduchovú medzeru. Nerezová oceľ sa široko používa na tepelné tienenie pretože ponúka:

• Odolnosť proti korózii v prostredí pod karosériou (voda, posypová soľ, vlhkosť)
• Mechanická pevnosť pri vibráciách a tepelných cykloch
• Trvanlivosť ako vonkajšia vrstva, ktorá chráni mäkšie izolačné vrstvy
• Tvarovateľnosť pre razené, reliéfne alebo jamkovité vzory, ktoré pomáhajú udržiavať rozostupy

V reálnych stavbách je najúčinnejší tepelný štít výfuku Riešenia sú zvyčajne viacvrstvové systémy: vonkajšia vrstva z nehrdzavejúcej ocele + izolačná vrstva + kontrolovaná vzduchová medzera. Pri vysokých zdrojoch tepla môže byť zníženie tepla pri zdroji ešte účinnejšie. Pozrite si naše riešenia izolácie výfuku na reguláciu teploty povrchu turba a potrubia.

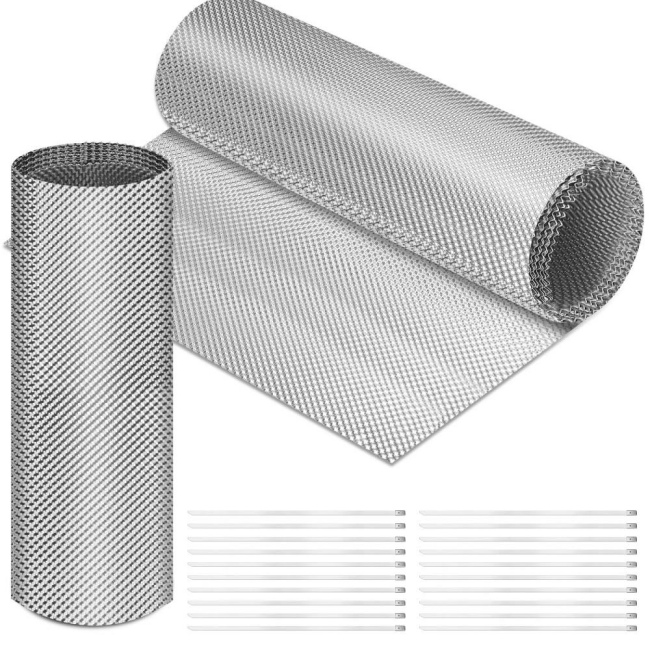

NÁVRH NA OBRÁZOK Č. 1

---

Bežné typy tepelných štítov z nehrdzavejúcej ocele (a kedy ich použiť)

1) Reliéfna/jamkovaná fólia alebo plech z nehrdzavejúcej ocele

Reliéfne alebo jamkovito tvarované nerezové prevedenia pomáhajú udržiavať mikrorozstupy a zlepšujú tuhosť, čo je cenné pri vibráciách podvozku. Často sa používajú ako vonkajšia „pancierová“ vrstva alebo ako súčasť kompozitnej bariéry. Tento štýl je bežný, keď potrebujete odolnú... tepelné tienenie vrstva, ktorá drží tvar a chráni izoláciu pod ňou.

2) Lisované nerezové tepelné štíty (vyrezané / tvarované diely)

Lisované štíty sú tvarované tak, aby zodpovedali geometrii vozidla a zvyčajne sa montujú pomocou konzol, skrutiek alebo svoriek. Pri správnom návrhu zachovávajú vzduchovú medzeru a chránia blízke komponenty pred sálavým teplom. Ak potrebujete vlastné rezané tvary alebo tvarované diely, pozrite si vlastné možnosti .

3) Nerezová vonkajšia vrstva vo viacvrstvovej bariére

Pre vyššie tepelné zaťaženie sa nerezová oceľ často kombinuje s izoláciou (kompozity zo sklenených vlákien/oxidu kremičitého/aerogélu, v závislosti od konštrukčných požiadaviek). Vrstva nerezovej ocele zlepšuje odolnosť a manipuláciu, zatiaľ čo izolácia znižuje prenos tepla. Pre zóny s intenzívnym výfukom kombinujte tienenie s izoláciou zdroja, ako napríklad riešenia izolácie výfuku .

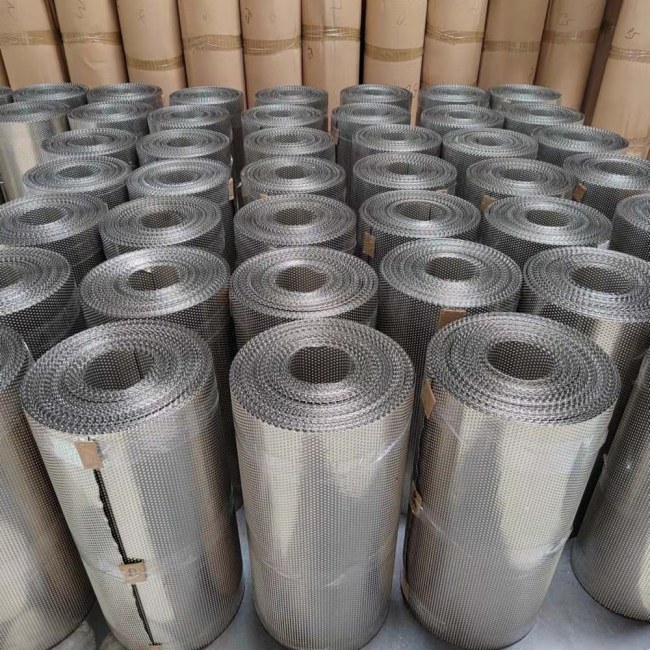

NÁVRH NA OBRÁZOK Č. 2

---

Pravidlá výberu, ktoré inžinieri používajú na tepelné tienenie v blízkosti výfuku

Použite tieto pravidlá na výber správneho materiál tepelného štítu z nehrdzavejúcej ocele pre vašu žiadosť:

Pravidlo 1: Identifikujte dominantný tepelný režim

• Dominantné sálavé teplo: zamerajte sa na udržiavanie vzduchovej medzery a použitie stabilnej reflexnej/kovovej vonkajšej vrstvy.
• Riziko kontaktu/blízkeho kontaktu: považovať to za kontakt vystavený vibráciám; zlepšiť mechanické rozostupy a pridať izoláciu.

Pravidlo 2: Udržujte (alebo vytvorte) kontrolovanú vzduchovú medzeru

Dobre udržiavaná vzduchová medzera je často rozdielom medzi „určitým zlepšením“ a „významným zlepšením“. Reliéfna/jamkovitá nehrdzavejúca oceľ môže pomôcť zachovať rozostupy tam, kde je balenie tesné.

Pravidlo 3: Návrh pre vibrácie a tepelné cykly

Tepelné štíty pod karosériou zlyhajú, keď stratia tvar, uvoľnia sa alebo sa prešúchajú. Vyberte si nerezovú konštrukciu a spôsob montáže, ktorý zostane bezpečný. Pre upevnenie a kontrolu hrán, tepelné štíty a bariéry môže podporovať lokálne utesnenie a ochranu v závislosti od teplotnej zóny.

Pravidlo 4: Ak je zdroj tepla extrémny, najskôr ho izolujte

Tepelné tienenie chráni susedné časti; izolácia zdroja znižuje teplotu v mieste pôvodu. Pri regulácii teploty turba, zvodového potrubia alebo povrchu potrubia začnite s riešenia izolácie výfuku Potom pridajte nerezové tienenie tam, kde je potrebné blokovať sálavé teplo z citlivých komponentov.

---

Tipy na inštaláciu nerezových tepelných štítov pre výfuk

• Vyhýbajte sa priamemu kontaktu s horúcimi rúrami, kedykoľvek je to možné; zachovajte vzduchovú medzeru.
• Použite bezpečné upevnenie aby sa zabránilo treniu spôsobenému vibráciami.
• Chráňte hrany Aby ste predišli prerezaniu blízkych hadíc/vodičov, pridajte lokálnu ochranu hrán tam, kde je to potrebné.
• Overiť povolenie pri plnom zaťažení a počas pohybu motora.
• Potvrďte okolité komponenty (hadice/káblovanie) majú vlastnú ochranu, ak je trasa blízko: ochrana protipožiarnych rukávov je bežné riešenie.

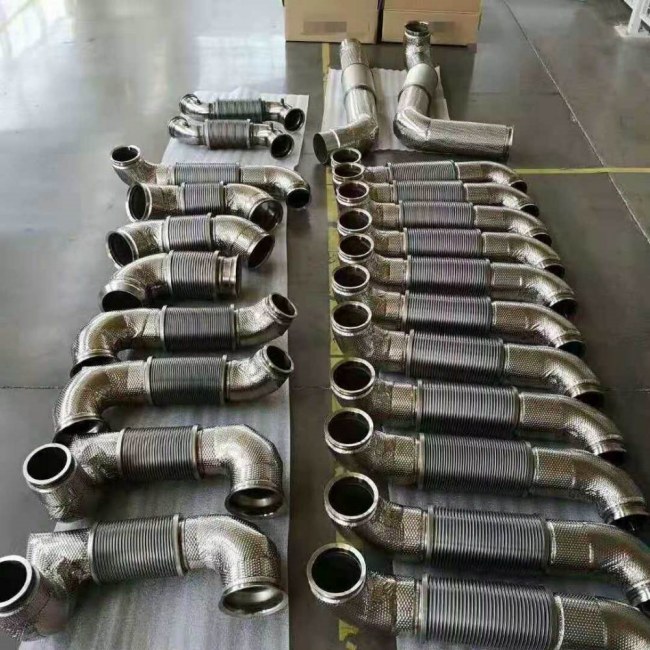

NÁVRH NA OBRÁZOK Č. 3

---

Časté chyby pri tepelnom tienení výfukových plynov

• Použitie nehrdzavejúcej ocele ako plochého plechu bez vzduchovej medzery: často má slabší výkon v porovnaní s rozmiestneným dizajnom.
• Ignorovanie vibrácií: Uvoľnené štíty sa pretierajú alebo sú hlučné a potom zlyhajú.
• Tienenie susedných častí, ale neznižovanie zdrojového tepla: párové tienenie s izolácia zdroja keď sú extrémne teploty.
• Nechránené hadice/vedenia v blízkosti výfukového potrubia: používať špeciálnu ochranu, ako napríklad protipožiarny rukáv v kritických zónach.

---

Často kladené otázky

Je nehrdzavejúca oceľ dobrým tepelným štítom pre výfukové systémy?

Áno. Nerezová oceľ je odolná v prostredí pod karosériou a odoláva korózii a vibráciám. Najlepšie výsledky dosahujú konštrukcie, ktoré zachovávajú vzduchovú medzeru a používajú viacvrstvové konštrukcie pri vysokom tepelnom zaťažení.

Aká je výhoda reliéfneho alebo jamkovaného tepelného štítu z nehrdzavejúcej ocele?

Razenie zlepšuje tuhosť a pomáha udržiavať rozostupy. To podporuje stabilnejšie tepelné tienenie pri vibráciách a teplotných cykloch, najmä pri tesnom balení.

Mám použiť tepelnú ochranu alebo izoláciu výfuku?

Tepelné tienenie chráni blízke časti pred sálavým teplom. Izolácia výfuku znižuje teplo pri zdroji. V náročných zónach je najspoľahlivejším prístupom kombinácia oboch: použitie riešenia izolácie výfuku a potom v prípade potreby pridajte nerezové tienenie.

Ako mám chrániť hadice v blízkosti výfukového tepla?

Ak hadice alebo káble vedú blízko výfuku, pridajte špeciálnu tepelnú ochranu, ako napríklad ochrana protipožiarnych rukávov Na lokálnu ochranu hrán použite vhodné tepelné štíty a bariéry kde je to relevantné.

---
