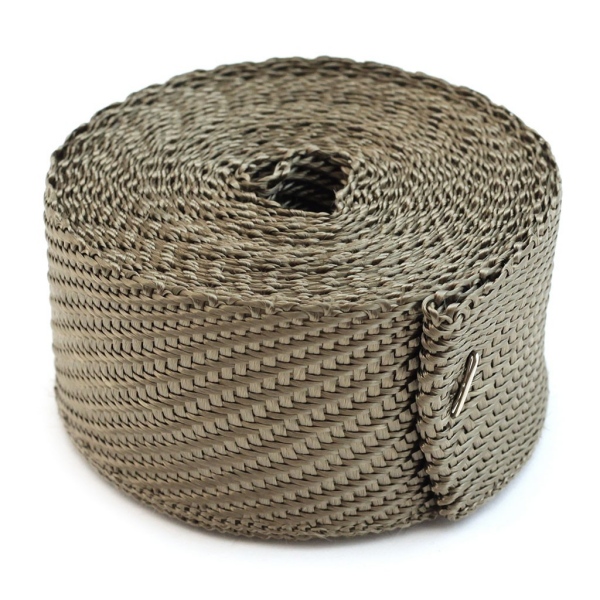

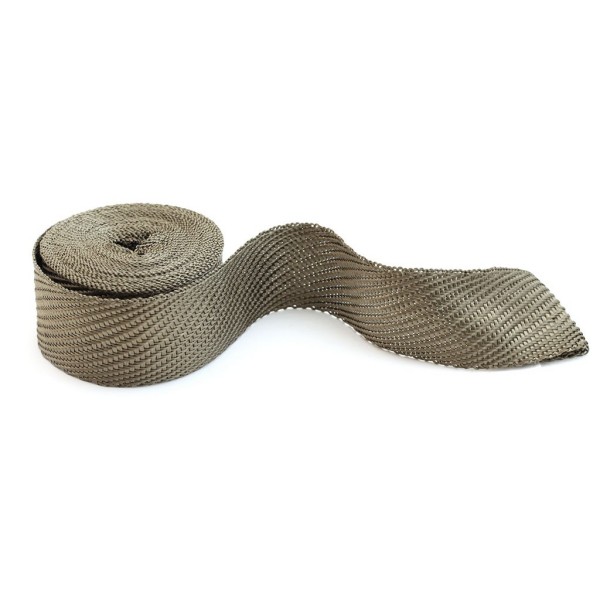

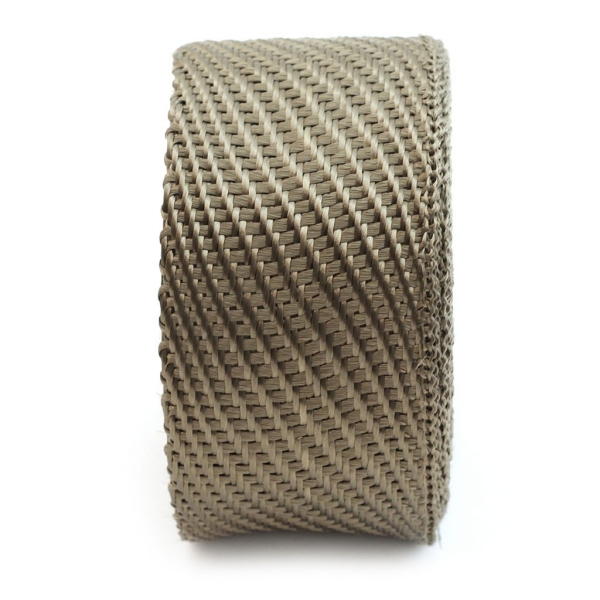

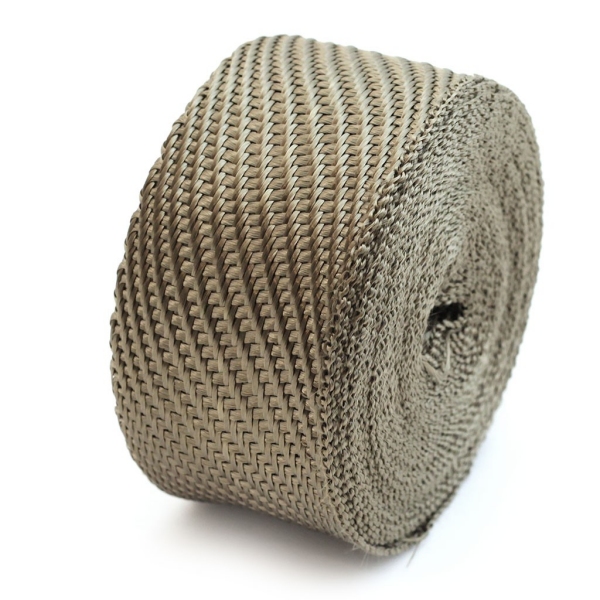

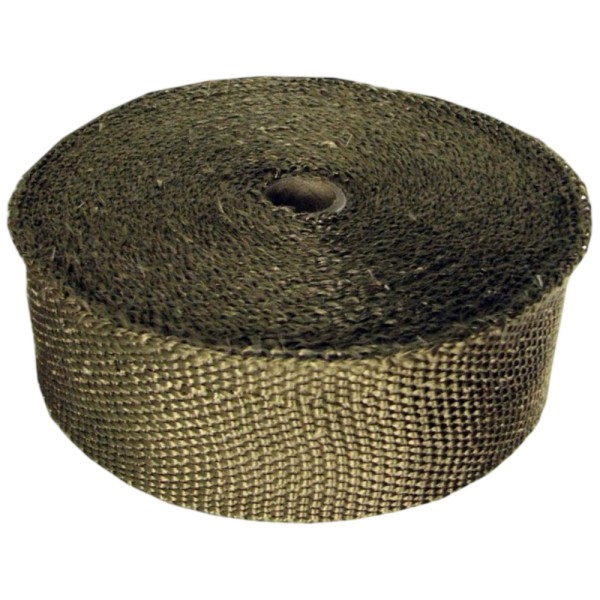

Titánová výfuková páska: materiál, teplota a použitie

Titánová výfuková páska sa široko používa na výkonných zvodoch, turbodúchadlových zvode, výfukových potrubiach motocyklov a iných vysokoteplotných výfukových komponentoch, kde bežná tepelná ochrana nemusí poskytovať požadovanú odolnosť.

Napriek názvu, väčšina titánových výfukových pások neobsahuje kovový titán. Tento termín sa bežne používa v priemysle výfukovej izolácie pre tkaný materiál z čadičových vlákien vyrobený zo sopečnej horniny.

BSTFLEX vyrába čiernu titánovú pásku na výfukové potrubie pre vysokoteplotnú tepelnú správu výfukov a dodáva rôzne šírky a dĺžky kotúčov pre automobilové, motocyklové, pretekárske a priemyselné aplikácie.

Z čoho je vyrobená titánová výfuková páska?

Primárnym materiálom je čadičové vlákno.

Čadičové vlákno sa vyrába z prírodnej sopečnej horniny. Hornina sa roztaví pri vysokej teplote a spracuje na kontinuálne vlákna, ktoré sa potom môžu utkať do flexibilnej tepelnoizolačnej pásky.

To dáva titánovej výfukovej páske inú materiálovú štruktúru ako bežnej sklolaminátovej páske.

Bežné vyhľadávacie výrazy pre tento produkt zahŕňajú:

• titánová výfuková páska

• titánová tepelná páska

• titánová páska na zvody

• čadičová výfuková páska

• výfuková páska z lávových kameňov

• výfuková páska zo sopečnej horniny

Tieto názvy sa často vzťahujú na rovnakú všeobecnú rodinu materiálov, nie na úplne odlišné produkty.

BSTFLEX čierna titánová páska na výfukové potrubie je vyrobená z vlákien odvodených zo sopečnej horniny a navrhnutá špeciálne na priamu inštaláciu okolo výfukových komponentov.

Prečo sa čadičová páska nazýva „titánová“ výfuková páska?

Slovo „titánová“ opisuje komerčný vzhľad a výkonnostnú kategóriu, nie chemické zloženie vlákien.

Čadičová páska má zvyčajne hnedý, bronzový alebo tmavý kovovo vyzerajúci tkaný povrch, ktorý pripomína vzhľad bežne spájaný s titánovými výfukovými komponentmi.

Pre technické špecifikácie je však presnejší opis materiálu:

Čadičová výfuková páska

Tento rozdiel je dôležitý pre inžinierov a kupujúcich, pretože titánovo sfarbená páska a skutočný titánový kovový výfukový komponent sú úplne odlišné materiály.

Je tiež dôležité nezamieňať si titánovú výfukovú pásku s omotávaním titánového výfukového potrubia.

Niektorí výrobcovia výfukových pások výslovne neodporúčajú omotávať tenkostenné titánové výfukové systémy, pretože nadmerné zadržiavané teplo môže ovplyvniť odolnosť kovu. Pred špecifikáciou izolácie by sa preto mal vždy zvážiť materiál podkladu.

Teplotná odolnosť

Teplotné hodnotenie je jedným z hlavných dôvodov, prečo kupujúci zvažujú výfukovú pásku na báze čadiča.

BSTFLEX špecifikuje svoju čiernu titánovú pásku na výfukové potrubie pre priame vystavenie teplu do približne 1800°F, s možnosťou vystavenia vyšším teplotám počas krátkeho trvania v závislosti od prevádzkových podmienok a inštalácie.

Vďaka tomu sa čadičová páska radí nad mnohé univerzálne výrobky zo sklených vlákien pre náročné aplikácie výfukových systémov.

Výber teploty by sa však nikdy nemal zakladať na jedinom maximálnom čísle.

Inžinieri by mali rozlišovať medzi:

• trvalou povrchovou teplotou;

• krátkodobou špičkovou teplotou;

• teplotou výfukových plynov;

• sálavou teplotou;

• vzdialenosťou od zdroja tepla;

• prúdením vzduchu okolo potrubia;

• trvaním každého tepelného cyklu.

Páska určená pre vysokú prerušovanú teplotu nemusí byť nevyhnutne vhodná na nepretržitú prevádzku pri rovnakej hodnote.

Pre aplikácie presahujúce praktický rozsah čadičových vlákien ponúka spoločnosť BSTFLEX ajVysokoteplotnú výfukovú tepelnú pásku Infernovyrobenú z vysokokremíkového textilného materiálu.

Titánová výfuková páska verzus výfuková páska zo sklených vlákien

Oba materiály sa používajú na izoláciu výfukov, ale spĺňajú mierne odlišné prevádzkové požiadavky.

Vlastnosť	Titánová / čadičová výfuková páska	Výfuková páska zo sklených vlákien
Základné vlákno	Čadič / sopečná hornina	Sklené vlákno
Typické postavenie na trhu	Výkonnostné / vysokoteplotné	Univerzálne
Flexibilita	Dobrá	Dobrá
Odolnosť voči tepelným cyklom	Veľmi dobrá	Dobrá
Vzhľad	Hnedá, bronzová, čierna	Biela, opálená, čierna
Typické použitie	Zberné potrubia, turbodúchadlá, preteky, motocykle	Zberné potrubia, potrubia, motocykle, všeobecné výfuky
Cena	Zvyčajne vyššie	Zvyčajne nižšie

Sklolaminát zostáva ekonomickou voľbou pre mnohé výfukové systémy.

Obal na báze čadiča sa stáva atraktívnejším, keď aplikácia zahŕňa:

• vyššie trvalé teploty;

• časté tepelné cyklovanie;

• výkonné motory;

• preplňované výfukové systémy;

• vyššie požiadavky na odolnosť.

To neznamená, že čadič je automaticky správny materiál pre každý výfuk.

Výber materiálu by mal vychádzať zo skutočných prevádzkových podmienok.

Kde sa používa titánová výfuková páska

Výfukové zvody

Zvody sú jednou z najbežnejších aplikácií.

Primárne rúrky sú často umiestnené blízko kabeláže, komponentov zapaľovania, hadíc a panelov karosérie.

Flexibilná titánová páska na zvody dokáže kopírovať jednotlivé rúrky a zberače a zároveň znižovať sálavé teplo do okolitého motorového priestoru.

Pri zložitých rúrkových zvodoch sa užšia páska vo všeobecnosti ľahšie inštaluje okolo ohybov a spojov.

Výfukové potrubia

Vyrobené rúrkové potrubia môžu produkovať koncentrované sálavé teplo v blízkosti citlivých komponentov.

Čadičová výfuková páska sa môže použiť tam, kde geometria umožňuje špirálové omotávanie.

Veľmi kompaktné alebo nepravidelné potrubia môžu namiesto toho profitovať z tvarovanej odnímateľnej prikrývky.

Zvodové potrubia turbodúchadla

Zvodové potrubia turbodúchadla zažívajú vysoké teploty výfukových plynov a sú často umiestnené blízko:

• panelov požiarnej steny;

• brzdových vedení;

• kabeláže;

• nasávacích systémov;

• komponentov prevodovky;

• plastových alebo gumových komponentov.

Vďaka tomu je titánová tepelná výfuková páska obzvlášť relevantná pre preplňované vozidlá.

Pre vysokoteplotné turbo systémy by inžinieri mali pred výberom izolácie porovnať čadičovú pásku so silikátovou páskou.

Výfukové systémy motocyklov

Motocykle sú ďalšou hlavnou aplikáciou pre titánovú výfukovú pásku.

Výfukový systém je odkrytý a často vedie blízko:

• nohy jazdca;

• kapotáží;

• kabeláž;

• komponenty motora.

Čadičová páska je obľúbená v motocyklových aplikáciách, pretože kombinuje výrazný vzhľad s praktickou tepelnou izoláciou.

Bežné súvisiace vyhľadávania zahŕňajú:

• titánová výfuková páska na motocykel

• titánová páska na zvody motocykla

• tepelná výfuková páska na motocykel

• 1-palcová titánová výfuková páska

• 2-palcová titánová výfuková páska

Pretekárske a výkonné vozidlá

Pretekárske vozidlá často pracujú pri vyššom tepelnom zaťažení ako štandardné cestné vozidlá.

Výfuková páska môže pomôcť zvládnuť teplo okolo:

• rúrových zvodov;

• turbozvodov;

• zvodových rúr (downpipes);

• zberačov výfuku;

• kompaktných motorových priestorov.

V týchto aplikáciách sa odolnosť voči tepelným cyklom stáva obzvlášť dôležitou, pretože výfukový systém sa opakovane pohybuje medzi okolitou a extrémnou prevádzkovou teplotou.

Priemyselné a dieselové výfukové systémy

Čadičová páska v titánovom štýle nie je obmedzená len na osobné vozidlá.

Môže sa použiť aj okolo:

• výfukových potrubí dieselových motorov;

• výfukových systémov generátorov;

• priemyselného výfukového potrubia;

• výfukových vedení zariadení.

Pre priemyselné potrubia s väčším priemerom však môžu širšie pásky, izolačné systémy alebo odnímateľné prikrývky zabezpečiť rýchlejšiu inštaláciu a jednoduchšiu údržbu.

BSTFLEX ponúka širší sortiment tepelných pások na výfuky a zvody materiálov pre tieto rôzne prevádzkové prostredia.

1-palcová vs 2-palcová titánová výfuková páska

Šírka ovplyvňuje inštaláciu viac, než mnohí kupujúci očakávajú.

1-palcová titánová výfuková páska

Užšia páska je užitočná pre:

• zvody s malým priemerom;

• tesné ohyby;

• potrubia motocyklov;

• zložitú geometriu zvodov;

• tesne rozmiestnené primárne rúrky.

Inštalácia trvá dlhšie, ale ľahšie sa prispôsobí zložitým tvarom.

2-palcová titánová výfuková páska

Širšia páska sa zvyčajne uprednostňuje pre:

• väčšie výfukové potrubia;

• zvodové potrubia;

• rovné potrubia;

• dlhé časti potrubia;

• rýchlejšiu inštaláciu pri výrobe.

Súčasné produkty na trhu bežne používajú 1-palcové a 2-palcové formáty, pretože pokrývajú väčšinu automobilových a motocyklových aplikácií.

Pre projekty OEM môže BSTFLEX dodať vlastné šírky a dĺžky kotúčov podľa priemeru potrubia, výrobnej metódy a požiadaviek na balenie.

Koľko titánovej výfukovej pásky je potrebné?

Požadovaná dĺžka kotúča závisí predovšetkým od:

• vonkajšieho priemeru výfukového potrubia;

• celkovej dĺžky potrubia;

• šírky pásky;

• prekrytia pri inštalácii;

• počtu ohybov;

• zberačov a spojov.

Dlhé rovné potrubie spotrebuje menej materiálu ako zložité zberné potrubie s viacerými primárnymi rúrkami rovnakej celkovej dĺžky.

Pre opakovanú OEM výrobu je najspoľahlivejším prístupom výpočet spotreby zo skutočného výkresu výfuku alebo vzorky.

To umožňuje prispôsobiť požadovanú dĺžku kotúča každej hotovej zostave a znižuje odpad materiálu.

Úvahy pri inštalácii

Typická inštalácia čadičovej výfukovej pásky využíva špirálový vzor s prekrytím.

Inštalácia by mala udržiavať konzistentné napätie a prekrytie po celej dĺžke výfukového komponentu.

Na zaistenie začiatočných a koncových bodov sa bežne používajú nerezové sťahovacie pásky alebo svorky.

Osobitnú pozornosť treba venovať oblastiam okolo:

• zvarov;

• prírub;

• kyslíkových senzorov;

• montážnych konzol;

• flexibilných spojov;

• prechodov zberačov.

Neomotávajte cez konštrukčnú chybu výfuku.

Praskliny, koróziu a netesniace zvary je potrebné opraviť pred inštaláciou tepelnej izolácie.

Mala by sa titánová výfuková páska pred inštaláciou navlhčiť?

Niektorí inštalatéri výfukovú pásku pred inštaláciou mierne navlhčia, pretože vlhkosť môže dočasne uľahčiť prispôsobenie tkanej pásky zložitým tvarom potrubia.

Či je to potrebné, závisí od konkrétneho zloženia produktu.

Správny prístup je postupovať podľa inštalačných pokynov pre konkrétnu použitú výfukovú pásku, namiesto predpokladu, že všetky materiály vyžadujú mokrú inštaláciu.

Znižuje titánová výfuková páska teplo v motorovom priestore?

Hlavným účelom výfukovej pásky je znížiť prenos tepla z horúceho výfukového potrubia do jeho okolia.

Umiestnením izolačnej vrstvy priamo na potrubie možno znížiť sálavý a konvekčný prenos tepla do motorového priestoru.

To môže byť užitočné, keď sú výfukové komponenty v blízkosti:

• elektrická kabeláž;

• hadice;

• nasávacie potrubia;

• snímače;

• palivové vedenia;

• panely karosérie.

Skutočné zníženie teploty závisí od teploty výfukových plynov, hrúbky izolácie, inštalácie omotávky, prúdenia vzduchu a okolitej geometrie.

Tvrdenia o pevnom percentuálnom znížení by sa preto mali brať opatrne, pokiaľ nie sú podložené kontrolovaným testom zodpovedajúcim skutočnej aplikácii.

Môže titánová výfuková omotávka zlepšiť výkon výfuku?

Izolácia výfuku zadržiava viac tepelnej energie vo vnútri potrubia.

Horúcejšie výfukové plyny majú inú hustotu a charakteristiky prúdenia ako chladnejšie plyny, čo je jeden z dôvodov, prečo sa izolácia výfuku bežne používa v motoristickom športe a preplňovaných systémoch.

Hlavným technickým dôvodom pre určenie výfukovej omotávky by však malo byť tepelné riadenie.

Výkonnostné zisky závisia od kompletného motora a výfukového systému a nemali by byť zaručené výlučne inštaláciou omotávky.

Spôsobuje titánová výfuková omotávka hrdzu?

Odpoveď do značnej miery závisí od materiálu potrubia a prevádzkového prostredia.

Výfuková omotávka môže zadržiavať vlhkosť na povrchu potrubia, ak je systém opakovane vystavený vode, cestnému postreku alebo kondenzácii.

Potenciálne riziko je väčšie pri substrátoch náchylných na koróziu ako pri vhodných výfukových systémoch z nehrdzavejúcej ocele.

Pred omotaním zvážte:

• zliatinu potrubia;

• existujúcu koróziu;

• vystavenie cestnej soli;

• vystavenie morskému prostrediu;

• odvod vody;

• tepelné cykly;

• frekvenciu údržby.

Potrubie by malo byť pred inštaláciou vždy v dobrom stave.

Titánová výfuková omotávka nie je pre každý výfuk

Čadičová omotávka je univerzálna, ale existujú situácie, kedy môže byť iná metóda tepelnej ochrany lepšia.

Zvážte odnímateľnú izolačnú prikrývku, keď:

• výfukový komponent vyžaduje častú údržbu;

• geometria je príliš nepravidelná na špirálové omotávanie;

• rýchle odstránenie je dôležité.

Zvážte kovový tepelný štít, keď:

• priama kontaktná izolácia nie je žiaduca;

• možno zachovať vzduchovú medzeru;

• teplo musí byť blokované v jednom konkrétnom smere.

Zvážte kremičitú omotávku, keď:

• prevádzkové teploty prekračujú praktické možnosti čadiča.

Širší Kompletný sprievodca výfukovou páskou vysvetľuje, ako tieto rôzne metódy izolácie výfuku zapadajú do kompletného systému tepelného manažmentu.

Dodávka titánovej výfukovej pásky pre OEM

Pre výrobcov a distribútorov špecifikácia zahŕňa viac než len výber kotúča zo štandardného katalógu.

BSTFLEX dokáže podporiť projekty vyžadujúce:

• vlastné šírky pásky;

• rôzne dĺžky kotúčov;

• čierne alebo prírodné čadičové konštrukcie;

• upevňovacie pásky z nehrdzavejúcej ocele;

• balenie pod súkromnou značkou;

• veľkoobjemové kotúče;

• maloobchodné súpravy;

• OEM balenie;

• vývoj špecifický pre danú aplikáciu.

Medzi typických zákazníkov patria výrobcovia výfukov, značky motocyklového príslušenstva, dodávatelia automobilových náhradných dielov, výrobcovia priemyselných zariadení a distribútori tepelnej techniky.

Pre projekty vyžadujúce čadičovú, sklolaminátovú, kremičitú alebo kompozitnú izoláciu výfuku preskúmajte kompletný sortiment výfukových a zvodových tepelných pások BSTFLEX.

Často kladené otázky

Je titánová výfuková páska skutočne vyrobená z titánu?

Vo všeobecnosti nie. Väčšina produktov predávaných ako titánová výfuková páska je vyrobená z čadiča alebo vlákna odvodeného od sopečných hornín. „Titán“ je primárne obchodný názov produktu.

Je čadičová výfuková páska to isté ako titánová výfuková páska?

V mnohých aplikáciách na trhu s automobilovými náhradnými dielmi sa tieto pojmy vzťahujú na rovnakú všeobecnú rodinu materiálov. Vždy skontrolujte skutočné zloženie vlákien v technickej špecifikácii.

Na čo sa používa titánová výfuková páska?

Bežné aplikácie zahŕňajú výfukové zvody, turbodúchadlové zvody, rúrkové zberné potrubia, výfukové potrubia motocyklov, pretekárske výfukové systémy a vysokoteplotné výfukové vedenia motorov.

Je titánová výfuková páska lepšia ako sklolaminátová?

Páska na báze čadiča v titánovom štýle vo všeobecnosti ponúka vyššiu tepelnú odolnosť a dobrú odolnosť voči opakovaným tepelným cyklom, zatiaľ čo sklolaminát je často ekonomickejší. Správna voľba závisí od teploty, prostredia a rozpočtu.

Akú šírku titánovej výfukovej pásky by som mal použiť?

Jednopalcová páska je užitočná okolo tesných ohybov a malých zvodov. Dvojpalcová páska sa vo všeobecnosti inštaluje rýchlejšie okolo väčších alebo rovnejších výfukových potrubí.

Môže sa titánová výfuková páska použiť na titánové výfukové potrubie?

Nepredpokladajte, že môže. Tenkostenné titánové výfukové komponenty môžu vyžadovať iné metódy tepelného manažmentu, pretože nadmerné zadržiavané teplo môže ovplyvniť kov. Pred omotaním skontrolujte požiadavky výrobcu výfukového systému.
