Omotávka výfuku: Kompletný sprievodca tepelnou izoláciou výfukov a zvodov

Výfukové systémy vytvárajú jeden z najkoncentrovanejších zdrojov tepla vo vozidle alebo v inštalácii motora. Zvody, zberné potrubia a zvody turbodúchadiel môžu byť prevádzkované len v krátkej vzdialenosti od elektrických rozvodov, hadíc, snímačov, panelov karosérie a komponentov nasávania. Keď je priestor obmedzený, kontrola tohto tepla sa stáva súčasťou návrhu systému, nie voliteľným príslušenstvom.

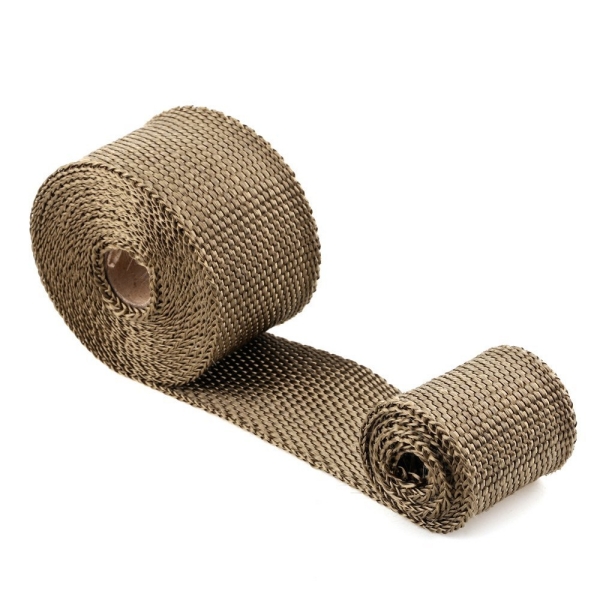

Omotávka výfuku je jedným z najjednoduchších spôsobov, ako umiestniť tepelnú izoláciu priamo na horúce potrubie.

Tiež označovaná ako tepelná omotávka výfuku, omotávka výfukového potrubia, omotávka zvodov alebo izolačná omotávka výfuku, je to tkaná vysokoteplotná textília inštalovaná okolo výfukového potrubia v prekrývajúcich sa vrstvách. Pre rôzne teplotné rozsahy a prevádzkové prostredia sú k dispozícii rôzne vláknové systémy.

BSTFLEX vyrába širokú škálu tepelných omotávok výfukov a zvodov pre automobilový, motocyklový, motoristický, dieselový, námorný a priemyselný manažment tepelnej energie výfukov.

Čo vlastne robí omotávka výfuku?

Hlavnou funkciou omotávky výfuku je tepelná izolácia.

Odkryté výfukové potrubie prenáša teplo do svojho okolia sálaním a prúdením. Omotanie potrubia pridáva izolačnú textilnú vrstvu medzi horúci kov a blízke komponenty.

Správne zvolená omotávka môže pomôcť:

• znížiť sálavé teplo okolo výfukového potrubia;

• obmedziť vystavenie hadíc, kabeláže a snímačov teplu;

• znížiť prenos tepla smerom k podlahám a prepážkam;

• zlepšiť tepelnú kontrolu v preplnených motorových priestoroch;

• chrániť obsluhu pred náhodným kontaktom s horúcimi povrchmi;

• udržať viac tepelnej energie vo vnútri výfukového systému.

Tento posledný bod je dôvodom, prečo sa tepelná omotávka výfuku široko používa okolo zvodov a zvodov turbodúchadiel.

Omotávka výfuku by sa však nemala považovať za univerzálny opravný materiál. Štandardná tepelná omotávka je určená na manažment tepla, nie na utesnenie prasknutého potrubia alebo opravu netesností výfuku.

Omotávka výfuku je systém, nie len kus pásky

Výber omotávky výfukového potrubia len podľa farby alebo šírky je častou chybou.

Výkon hotovej inštalácie závisí od niekoľkých faktorov, ktoré spolupracujú:

Z tohto dôvodu nemusí byť najlepšia výfuková páska pre zvod motocykla tým správnym materiálom pre turbo downpipe alebo priemyselné potrubie naftového výfuku.

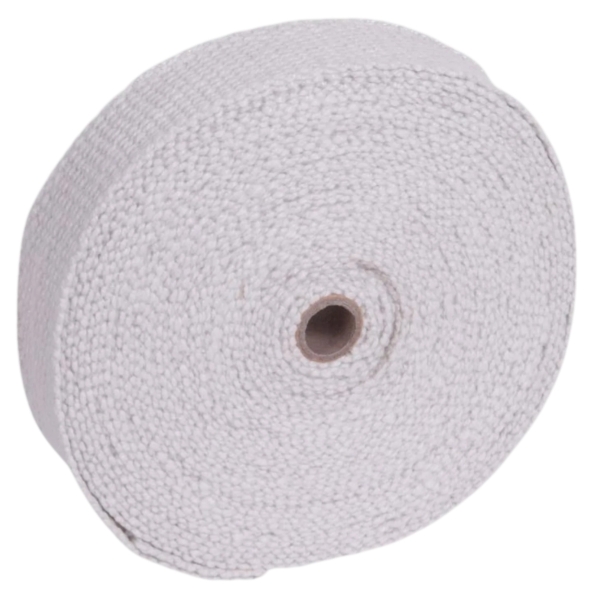

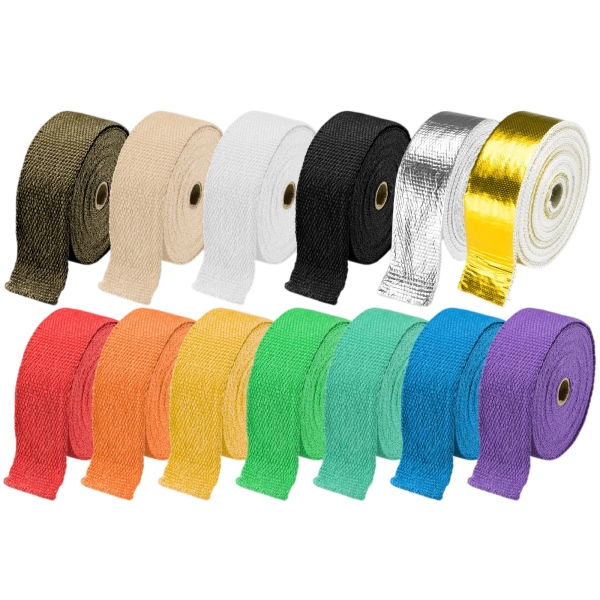

Sklolaminátová výfuková páska

Sklolaminát zostáva jedným z najpoužívanejších materiálov na všeobecnú izoláciu výfukov.

Je flexibilný, ekonomický a dá sa tkať do úzkych pások, ktoré sa dobre prispôsobia ohybom a prechodom potrubia. Sklolaminátová páska sa bežne používa na:

• z zvody automobilov s prirodzeným nasávaním;

• výfukové potrubia motocyklov;

• zberné potrubia;

• všeobecné výfukové potrubie;

• priemyselné potrubia s miernou až vysokou teplotou.

BSTFLEX ponúka niekoľko konštrukcií na báze sklolaminátu, vrátane Pro Black Exhaust Heat Wrap, ktorá kombinuje vysokoteplotnú izolačnú vrstvu zo sklenených vlákien s vonkajšou štruktúrou z nehrdzavejúcej ocele pre dodatočnú ochranu proti oderu a nárazom.

Sklolaminát je často východiskovým bodom pre aplikácie, kde sú náklady, flexibilita a praktická regulácia tepla dôležitejšie ako maximálna teplotná odolnosť.

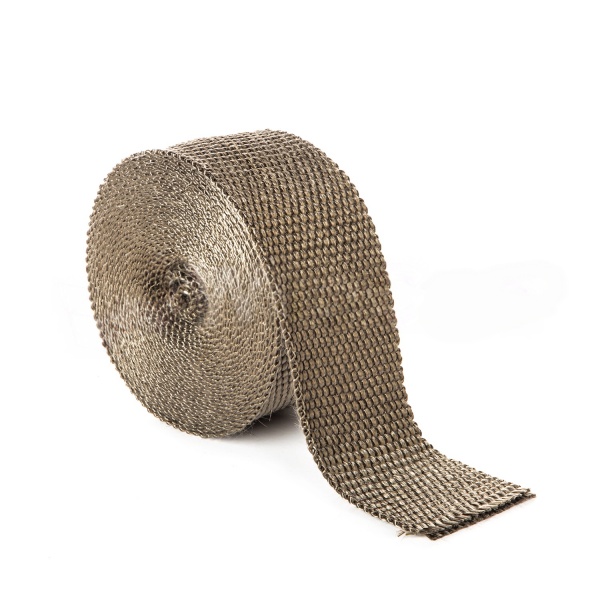

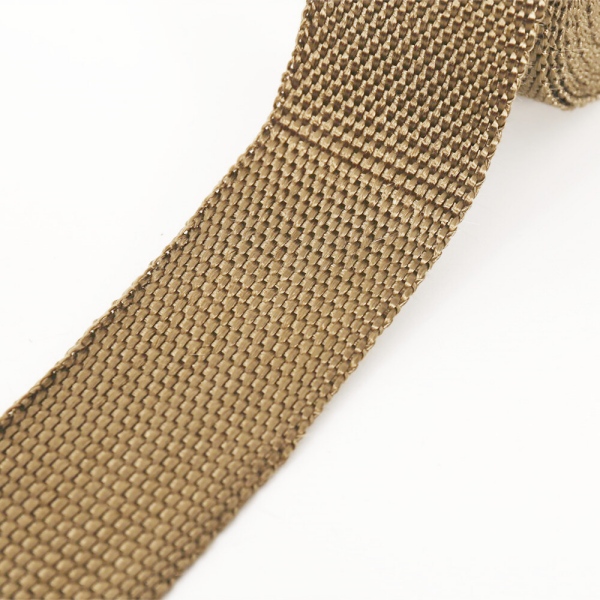

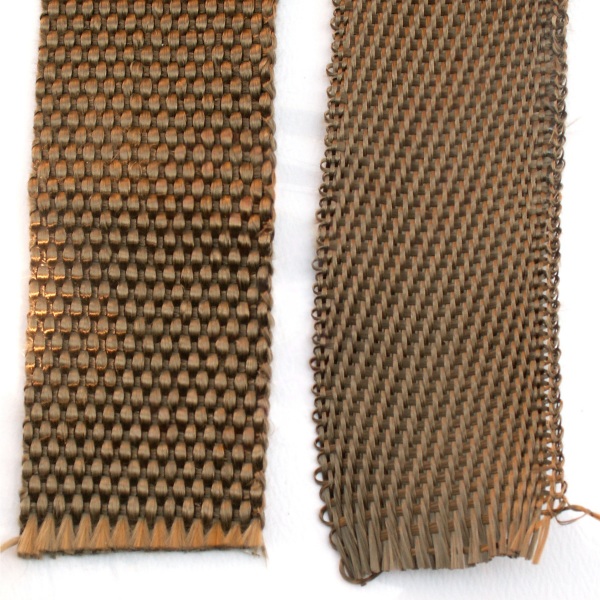

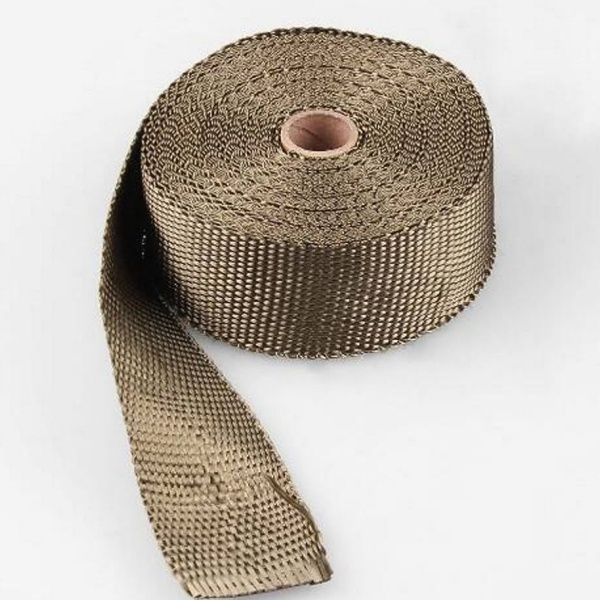

Titánová výfuková páska

Termín titanium exhaust wrap sa široko používa na trhu s výkonnými automobilmi, ale zvyčajne neznamená, že páska obsahuje kovový titán.

Tento typ produktu sa zvyčajne vyrába z čadičového vlákna alebo vlákna odvodeného zo sopečných hornín.

Čadičové vlákna ponúkajú dobrú flexibilitu, tepelnú odolnosť a odolnosť voči opakovaným tepelným cyklom. Často sa vyberajú pre:

• výkonné zvody;

• turbo downpipes;

• výfukové systémy motocyklov;

• pretekárske výfukové systémy;

• inštalácie vystavené vyššiemu teplu ako bežné aplikácie zo sklolaminátu.

BSTFLEX Black Titanium Exhaust Pipe Wrap je vyrobená z vlákna odvodeného zo sopečných hornín a je dostupná v niekoľkých šírkach a dĺžkach kotúčov. BSTFLEX uvádza tento produkt pre priame vystavenie teplu do 1800°F s vyššou prerušovanou odolnosťou.

Praktickou výhodou pásky na báze čadiča nie je len vyššia teplotná odolnosť. Má tiež tendenciu zostať dostatočne flexibilná na to, aby kopírovala zvody a ohyby výfukového potrubia bez potreby pevného izolačného systému.

Kremíková výfuková páska pre extrémne vystavenie teplu

Keď teploty výfukových plynov prekročia praktický rozsah štandardného sklolaminátu, vhodnejšou možnosťou sa stávajú textílie s vysokým obsahom oxidu kremičitého.

Kremíkové vlákna majú oveľa vyšší obsah oxidu kremičitého ako bežné E-sklo a používajú sa tam, kde je nepretržité vystavenie vysokým teplotám náročnejšie.

BSTFLEX vyrába High Temperature Inferno Header Exhaust Heat Wrap z textúrovanej amorfnej kremíkovej filamentovej priadze. Produkt je navrhnutý pre prevádzkové teploty do 2000°F.

Typické aplikácie zahŕňajú:

• preplňované výfukové systémy;

• vysokovýkonné pretekárske motory;

• výfukové potrubia;

• vysokoteplotné zberné potrubia;

• priemyselné výfukové vedenia;

• oblasti s extrémnymi teplotami, kde sklolaminát nemusí poskytovať dostatočnú teplotnú rezervu.

Kremíkovú pásku by ste preto mali zvážiť vtedy, keď je požiadavka na dizajn primárne určená teplotou a nie nákladmi.

Kompozitná výfuková páska

Niektoré výfukové systémy vyžadujú viac než len jednoduchú izoláciu z tkaných vlákien.

Dôležitá môže byť aj tvorba prachu, povrchové odieranie, vystavenie vlhkosti a čistota inštalácie.

Pre tieto aplikácie môžu kompozitné konštrukcie poskytnúť dodatočné vlastnosti.

BSTFLEX Silikónová kompozitná výfuková páska zo sklolaminátu a silikónová izolácia kombinuje štruktúru sklolaminátovej izolácie so silikónovou vonkajšou úpravou. Povrchová úprava pomáha zachytávať uvoľnené vlákna a vytvára odolnejší a čistejší vonkajší povrch pre aplikácie, kde je exponovaný neošetrený textil menej vhodný.

Tento typ konštrukcie môže byť užitočný na dieselových motoroch, priemyselných potrubiach a zariadeniach, kde je popri tepelnej izolácii dôležitá aj odolnosť a manipulačné vlastnosti.

Kde je výfuková tepelná páska najúčinnejšia

Výfukové zberné potrubia

Zberné potrubia sú jedným z najbežnejších miest pre pásku na zberné potrubie.

Jednotlivé primárne rúrky vytvárajú veľkú vyhrievanú plochu a často prechádzajú blízko zapaľovacej kabeláže, brzdových vedení a iných komponentov citlivých na teplo.

Flexibilná páska dokáže kopírovať každú primárnu rúrku oveľa ľahšie ako pevný kovový štít.

Výfukové potrubia

Liate alebo vyrobené výfukové potrubia môžu tiež profitovať z tepelnej izolácie, najmä v kompaktných motorových priestoroch.

Avšak veľmi nepravidelné tvary potrubí môžu byť vhodnejšie pre odnímateľnú izolačnú prikrývku než pre bežnú špirálovú pásku.

Výfukové potrubia turbodúchadla

Výfukové potrubie turbodúchadla môže byť jedným z najhorúcejších komponentov výfuku mimo samotného telesa turbíny.

Použitie vysokoteplotnej výfukovej tepelnej pásky okolo výfukového potrubia môže znížiť sálavé teplo dosahujúce:

• nasávacie potrubie;

• kabeláž;

• brzdové systémy;

• priečky;

• tunely prevodovky;

• okolité časti karosérie.

Pre náročné aplikácie s turbodúchadlom sú čadičové alebo kremíkové materiály vo všeobecnosti relevantnejšie ako základná sklolaminátová páska.

Výfukové potrubia motocyklov

Motocykle vystavujú výfukové zberné potrubia do blízkosti jazdca a okolitej kapotáže.

Z tohto dôvodu, Tepelná páska na výfuk motocykla sa používa na riadenie teploty aj na ochranu pri povrchovom kontakte.

Sklolaminátové a čadičové pásky sa bežne vyberajú v závislosti od teploty a požadovaného vzhľadu.

Výfukové systémy naftových motorov a generátorov

Naftové motory a generátory často pracujú dlhý čas pri trvalom zaťažení.

V týchto systémoch ide pri izolácii výfuku predovšetkým o:

• ochranu personálu;

• ochranu okolitých zariadení;

• riadenie teploty v priestore;

• zníženie sálavého tepla.

Väčšie priemyselné systémy môžu využívať omotávky, opláštenie, snímateľné izolačné deky alebo kombinácie týchto technológií.

Výfuková páska vs. izolačná deka na výfuk

Oba produkty izolujú výfukové komponenty, no ich konštrukcia a inštalácia sa líšia.

Tepelná páska na výfuk sa inštaluje navíjaním úzkej textilnej pásky okolo potrubia.

Najlepšie sa hodí pre:

• zberné potrubia;

• dlhé rovné úseky potrubia;

• výfukové trubky malého priemeru;

• zberače;

• prvé diely výfuku (downpipy);

• výfukové systémy motocyklov.

Tepelnoizolačná deka na výfuk je tvarovaný textilný komplet navrhnutý tak, aby pasoval na konkrétny komponent.

Izolačné deky sú vhodnejšie pre:

• turbodúchadlá;

• veľké potrubia;

• tlmiče hluku;

• výfukové potrubia veľkého priemeru;

• komponenty, ktoré vyžadujú pravidelný servisný prístup.

Ak je potrebné komponent často demontovať, opakovane použiteľná izolačná deka môže byť praktickejšia ako natrvalo namotaná páska.

Tepelná páska na výfuk vs. kovový tepelný štít

Kovový tepelný štít funguje inak.

Namiesto umiestnenia izolácie priamo na výfukové potrubie kovový štít zvyčajne odráža alebo blokuje sálavé teplo pomocou vzduchovej medzery medzi horúcim komponentom a štítom.

Vďaka tomu sú kovové tepelné štíty užitočné tam, kde:

• je k dispozícii prúdenie vzduchu;

• horúci komponent musí zostať odkrytý;

• je dôležitý servisný prístup;

• priama izolácia potrubia nie je žiaduca.

Výfuková páska sa vo všeobecnosti ľahšie inštaluje okolo zložitej geometrie potrubia, zatiaľ čo pevný tepelný štít môže byť vhodnejší pri regulácii smerového sálavého tepla.

BSTFLEX dodáva textilné pásky aj izoláciu výfukového tepelného štítu, čo umožňuje prispôsobiť metódu tepelnej ochrany skutočnej inštalácii namiesto toho, aby sa každý systém nútil do rovnakého riešenia.

Ako si vybrať správnu výfukovú pásku

Užitočný proces výberu začína piatimi otázkami.

1. Aká je skutočná teplota výfuku?

Nevyberajte materiál len na základe výkonu motora alebo typu vozidla.

Zvážte oboje:

• trvalú prevádzkovú teplotu;

• krátkodobú špičkovú teplotu.

Atmosférický cestný motor, pretekárske vozidlo s turbodúchadlom a priemyselný dieselový generátor môžu mať veľmi odlišné tepelné požiadavky.

2. Z akého materiálu je výfukové potrubie?

Nehrdzavejúca oceľ, mäkká oceľ a iné zliatiny výfukov reagujú odlišne na opakované tepelné cykly a vystavenie vlhkosti.

Stav potrubia by sa mal pred omotaním tiež skontrolovať.

Nezakrývajte koróziu, praskliny alebo poškodené zvary len preto, aby ste ich skryli.

3. Aká zložitá je geometria potrubia?

Úzka, flexibilná páska je užitočná okolo:

• ostrých ohybov;

• malých zvodov motocyklov;

• zložitých zberných potrubí.

Širšia páska pokryje rovné potrubie rýchlejšie, ale môže byť ťažšie ju umiestniť okolo zložitej geometrie.

4. Je systém vystavený vlhkosti alebo kontaminácii?

Cestné vozidlá, námorné vybavenie a priemyselné motory sa môžu stretnúť s:

• vodou;

• blatom;

• soľou;

• olejom;

• palivom;

• prachom.

Tieto faktory by sa mali zvážiť pri výbere pásky aj akéhokoľvek povrchového ošetrenia.

5. Bude komponent vyžadovať pravidelnú demontáž?

Ak potrubie alebo komponent vyžaduje častú kontrolu, odnímateľný obal alebo prikrývka môžu skrátiť čas údržby.

BSTFLEX tiež vyrába vysokorýchlostný obalový systém výfuku High Velocity Jacket Exhaust System Wrap, prístup v štýle obalu pre aplikácie, kde bežné špirálové omotávanie nie je preferovaným spôsobom inštalácie.

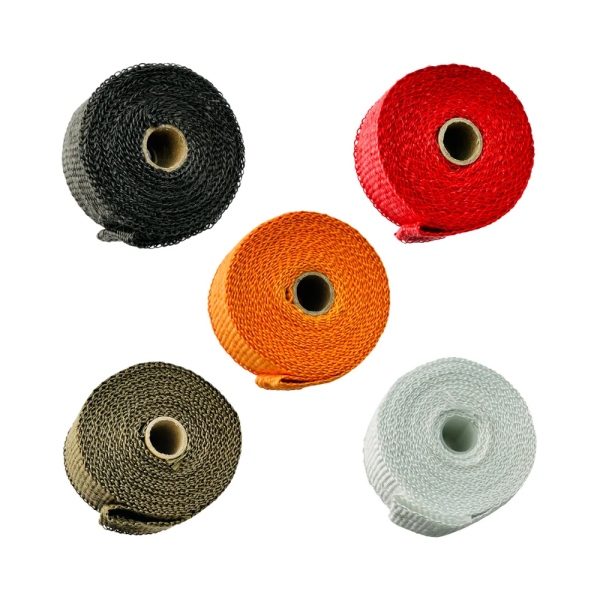

Výber šírky výfukovej pásky

V mnohých automobilových inštaláciách dominujú dve šírky:

1-palcová páska

Lepšie vhodná pre:

• potrubie s malým priemerom;

• tesné ohyby;

• kompaktné zvodové potrubia motocyklov;

• zložité zberače.

2-palcová páska

Lepšie vhodné pre:

• dlhšie rovné výfukové potrubia;

• väčšie zvodové potrubia;

• zvodové rúry (downpipes);

• aplikácie, kde je dôležitá rýchlejšia inštalácia.

BSTFLEX taktiež vyrába širšie formáty výfukových pások pre potrubia s veľkým priemerom a priemyselné inštalácie.

Správna šírka by sa preto mala vyberať podľa priemeru a geometrie potrubia, namiesto predpokladu, že širšia páska je vždy lepšia.

Na inštalácii záleží rovnako ako na materiáli

Aj správna výfuková páska môže fungovať zle, ak je nainštalovaná nesprávne.

Typická inštalácia zahŕňa:

1. Kontrolu a vyčistenie výfukového potrubia.

2. Určenie počiatočného bodu a smeru ovíjania.

3. Udržiavanie konzistentného prekrytia.

4. Postupné obmotávanie ohybov bez vytvárania veľkých medzier.

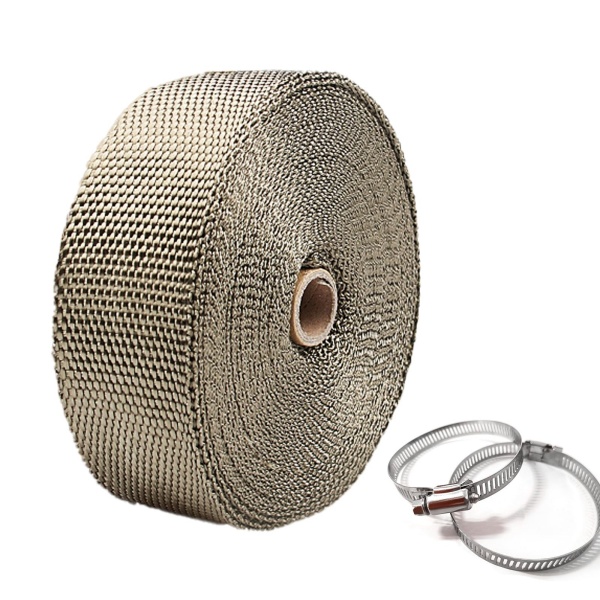

5. Zaistenie začiatku a konca pomocou nerezových pások alebo svoriek.

6. Kontrolu okolitých držiakov, snímačov a pohyblivých komponentov.

7. Opätovnú kontrolu inštalácie po prvých tepelných cykloch.

Presné prekrytie by malo zodpovedať špecifikácii produktu a požiadavkám aplikácie.

Príliš malé prekrytie môže zanechať nerovnomerné tepelné pokrytie.

Nadmerné prekrytie spotrebúva viac materiálu a vytvára zbytočnú hrúbku.

Koľko výfukovej pásky je potrebné?

Neexistuje jedna dĺžka kotúča, ktorá by vyhovovala každému výfukovému systému.

Spotreba materiálu závisí od:

• vonkajšieho priemeru potrubia;

• celkovej dĺžky potrubia;

• šírky pásky;

• percenta prekrytia;

• počtu ohybov;

• geometrie zberača;

• toho, či sú potrebné viaceré vrstvy.

Pre OEM alebo výrobný projekt je lepším prístupom vypočítať spotrebu materiálu zo skutočného výkresu, vzorky potrubia alebo inštalačnej špecifikácie, namiesto odhadovania iba podľa typu vozidla.

BSTFLEX podporuje vlastné šírky a dĺžky kotúčov pre objemové projekty, kde sú štandardné maloobchodné kotúče neefektívne.

Čo výfuková páska nedokáže

Výfuková páska je účinná tepelná izolácia, ale má svoje limity.

Nenahrádza:

• opravárenské zváranie;

• oprava úniku výfukových plynov;

• výmena poškodenej príruby;

• oprava konštrukčného potrubia;

• správne tepelné tienenie v okolí mimoriadne citlivých komponentov;

• pravidelná kontrola výfukového systému.

Malo by sa s ním zaobchádzať ako so súčasťou navrhnutého systému tepelného manažmentu.

Pri niektorých inštaláciách môže najlepšie riešenie kombinovať:

• pásku na omotávanie výfuku;

• odnímateľné izolačné deky;

• reflexné bariéry;

• kovové tepelné štíty;

• ochranné návleky na okolitú kabeláž a hadice.

Rýchly prehľad výberu materiálu pásky na omotávanie výfuku

Konečný výber by mal vždy vychádzať zo skutočnej teploty, prostredia a konštrukcie inštalácie.

Páska na omotávanie výfuku pre OEM a priemyselné projekty

Pre výrobcov a distribútorov presahuje špecifikácia pásky na omotávanie výfuku len samotný výber typu vlákna.

Výrobné požiadavky môžu zahŕňať:

• neštandardné šírky;

• špecifické dĺžky roliek;

• balenie pod vlastnou značkou;

• farby na mieru;

• identifikácia materiálu;

• upevňovacie pásky z nehrdzavejúcej ocele;

• konštrukcie špecifické pre danú aplikáciu;

• vývoj založený na vzorkách.

BSTFLEX vyrába produkty tepelnej ochrany výfukov pre OEM, distribútorov a priemyselné aplikácie a dokáže vyvinúť špecifikácie podľa výfukového systému namiesto dodávania iba pevných maloobchodných konfigurácií.

Preskúmajte kompletný sortiment tepelných pások na výfuky a zvody BSTFLEX pre produkty zo sklenených vlákien, čadiča, oxidu kremičitého, kompozitných a špeciálnych izolačných materiálov na výfuky.

Často kladené otázky

Čo je to výfuková páska?

Výfuková páska je tkaná vysokoteplotná izolačná páska inštalovaná priamo okolo výfukových potrubí, zvodov, zberných potrubí alebo zvodových rúr na zníženie sálavého tepla a zlepšenie tepelnej izolácie.

Aký je rozdiel medzi výfukovou páskou a tepelnou páskou na výfuk?

Vo väčšine automobilových a priemyselných aplikácií sa tieto pojmy vzťahujú na rovnakú všeobecnú skupinu produktov. „Tepelná páska na výfuk“ zdôrazňuje jej funkciu tepelnej izolácie, zatiaľ čo „výfuková páska“ je širší obchodný termín.

Aký je najlepší materiál pre výfukovú pásku?

Neexistuje jeden najlepší materiál. Sklolaminát je vhodný pre mnohé všeobecné aplikácie, čadič sa bežne vyberá pre výkonnejšie systémy a páska s vysokým obsahom oxidu kremičitého je vhodná pre náročnejšie teplotné podmienky.

Dá sa výfuková páska použiť na zvodové rúry turba?

Áno. Zvodové rúry sú bežnou aplikáciou pre vysokoteplotnú výfukovú pásku. Materiál by sa mal vyberať podľa skutočných trvalých a špičkových teplôt výfukových plynov.

Je titánová výfuková páska vyrobená z titánu?

Zvyčajne nie. Produkty predávané ako titánová výfuková páska sú bežne vyrobené z čadiča alebo vlákien odvodených od sopečných hornín, nie z kovového titánu.

Opravuje výfuková páska netesnosti výfuku?

Nie. Štandardná tepelná výfuková páska je určená na tepelný manažment, nie na štrukturálnu opravu potrubia alebo opravu netesností.

Akú šírku výfukovej pásky by som mal použiť?

Užšia páska sa vo všeobecnosti ľahšie inštaluje okolo potrubí s malým priemerom a tesných ohybov, zatiaľ čo širšia páska je rýchlejšia pri väčších alebo rovnejších výfukových potrubiach.
