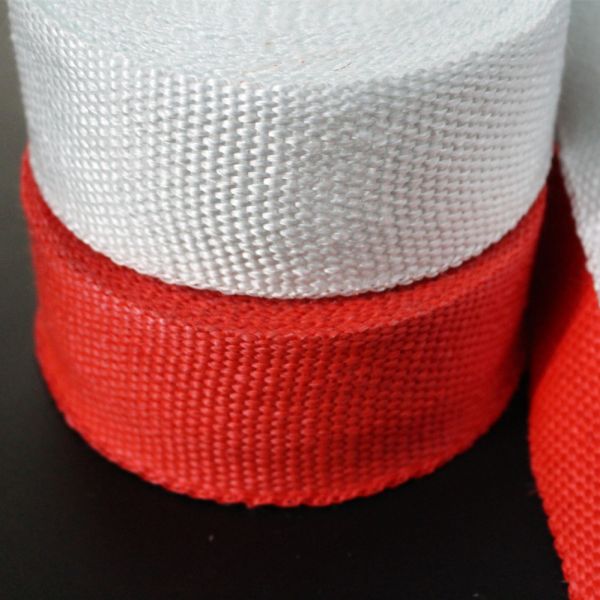

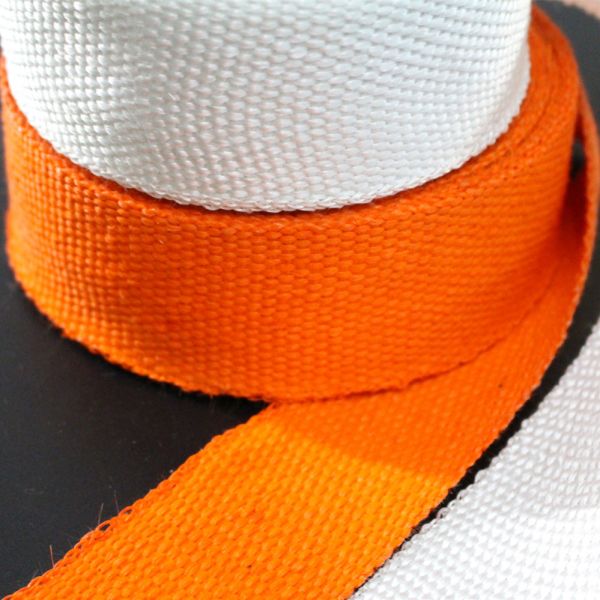

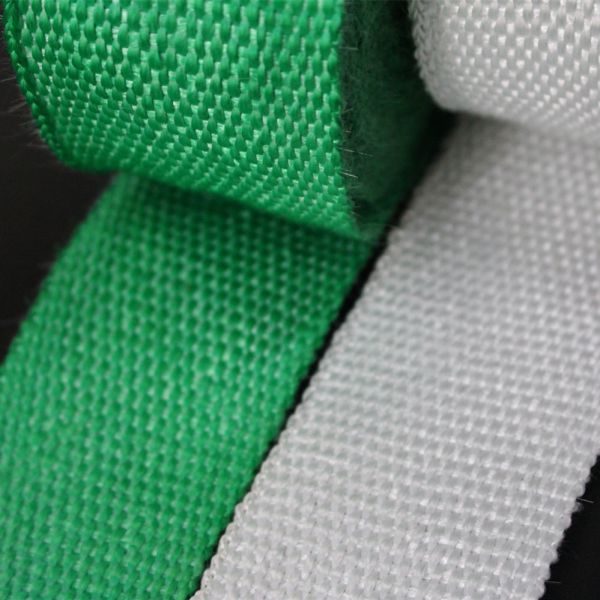

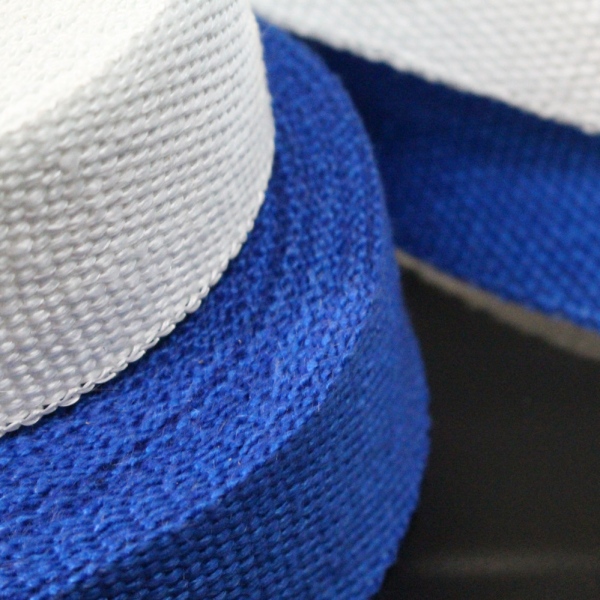

Sklolaminátová výfuková páska na zvody a výfukové potrubia

Sklolaminátová výfuková páska je jednou z najpoužívanejších foriem flexibilnej tepelnej izolácie pre automobilové zvody, výfukové potrubia, motocyklové systémy a priemyselné výfukové vedenia.

Tiež označovaná ako sklolaminátová tepelná výfuková páska, sklolaminátová páska na zvody, sklolaminátová páska na výfukové potrubie alebo výfuková páska zo sklenených vlákien, materiál je tkaný do úzkych pások, ktoré možno omotať priamo okolo horúceho výfukového potrubia.

BSTFLEX vyrába rad tepelných pások na výfuky a zvody pre automobilové, motocyklové, pretekárske, dieselové a priemyselné aplikácie tepelného manažmentu.

Pre kupujúcich nie sú dôležité otázky len to, či je páska zo sklolaminátu. Šírka, dĺžka kotúča, väzba, povrchová úprava, teplota výfukových plynov, priemer potrubia a geometria inštalácie, to všetko ovplyvňuje konečný výsledok.

Prečo sa sklolaminát používa na výfukové pásky

Sklolaminát kombinuje niekoľko vlastností, vďaka ktorým je praktický na izoláciu výfukov:

• dobrá tepelná odolnosť;

• flexibilná tkaná konštrukcia;

• ľahké prispôsobenie okolo rúrok a ohybov;

• relatívne nízke náklady na materiál;

• dostupnosť v rôznych šírkach a dĺžkach kotúčov;

• kompatibilita s automobilovými a priemyselnými výfukovými aplikáciami.

V porovnaní s pevnými štítmi dokáže sklolaminátová páska kopírovať zložitú geometriu potrubia bez potreby tvarovaného kovového komponentu.

Vďaka tomu je obzvlášť užitočná okolo rúrkových zvodov, výfukových zberačov a dlhých častí potrubia.

Sklolaminátová páska sa bežne vyberá vtedy, keď aplikácia potrebuje účinnú tepelnú izoláciu, ale nevyžaduje vyššiu teplotnú odolnosť izolácie na báze oxidu kremičitého.

Ako funguje sklolaminátová výfuková páska

Horúce výfukové potrubie prenáša teplo do okolitého priestoru sálaním a prúdením.

Omotanie potrubia tkanou sklolaminátovou izolačnou vrstvou znižuje množstvo tepla prenášaného priamo smerom k blízkym komponentom.

Typické ciele zahŕňajú:

• zníženie sálavého tepla okolo výfuku;

• ochrana kabeláže a hadíc;

• zníženie vystavenia teplu pre panely karosérie a podlahy;

• zlepšenie tepelnej kontroly vo vnútri motorového priestoru;

• zníženie náhodného kontaktu s horúcimi povrchmi výfuku.

Páska sa inštaluje priamo okolo potrubia v prekrývajúcej sa špirále.

Konečný tepelný výkon závisí od materiálu, hrúbky, prekrytia, teploty výfukových plynov a kvality inštalácie.

Sklolaminátová výfuková páska na zvody

Zvody sú jednou z najbežnejších aplikácií pre sklolaminátovú výfukovú pásku.

Rúrkové zvody vytvárajú veľkú horúcu plochu a často vedú blízko k:

• zapaľovacím káblom;

• hadiciam;

• brzdovým komponentom;

• elektrickým konektorom;

• komponentom nasávania;

• štruktúram karosérie.

Flexibilná sklolaminátová páska na zvody dokáže kopírovať jednotlivé primárne rúrky a zberače ľahšie ako mnohé pevné izolačné systémy.

Pri zložitej geometrii zvodov sa užšia páska zvyčajne inštaluje ľahšie.

Sklolaminátová páska na výfukové potrubie

Dlhé výfukové potrubia a zvody často profitujú zo širšej pásky.

sklolaminátová páska na výfukové potrubie možno nainštalovať na:

• rovné výfukové potrubie;

• zberné potrubia;

• zvody;

• koncové časti;

• dieselové výfukové vedenia;

• výfukové potrubia generátorov.

Rovné časti sa zvyčajne omotávajú rýchlejšie ako zložité zvody, pretože okolo ohybov je potrebná menšia úprava materiálu.

Pre veľké priemyselné výfukové potrubia môžu byť širšia páska alebo odnímateľné izolačné návleky efektívnejšie ako úzka páska automobilového typu.

1-palcová vs 2-palcová sklolaminátová páska na výfuk

Šírka je jedným z najdôležitejších praktických faktorov výberu.

1-palcová sklolaminátová páska na výfuk

1-palcová páska je užitočná pre:

• potrubia s malým priemerom;

• ohyby s tesným polomerom;

• motocyklové zvody;

• zložité primárne zvody;

• zberače s obmedzeným pracovným priestorom.

Užšia páska sa ľahšie prispôsobuje zmenám smeru.

Jej nevýhodou je čas inštalácie. Na pokrytie rovnakej dĺžky potrubia je potrebných viac otočení.

2-palcová sklolaminátová páska na výfuk

2-palcová páska sa bežne vyberá pre:

• väčšie zvody;

• výfukové potrubia;

• zvody;

• rovné potrubie;

• dlhšie časti potrubia.

Pokrýva väčšiu plochu na jedno otočenie a môže skrátiť čas inštalácie.

Súčasní výrobcovia výfukových pások bežne ponúkajú 1-palcové aj 2-palcové formáty, pričom 2-palcové kotúče sú obzvlášť bežné pre všeobecné automobilové výfukové aplikácie. Napríklad Heatshield Products v súčasnosti ponúka sklolaminátovú pásku v šírkach 1, 2, 4 a 6 palcov, zatiaľ čo DEI uvádza konfigurácie Glass Fiber Wrap v šírkach 1 aj 2 palce.

Pri výrobných projektoch by sa šírka mala vyberať podľa priemeru a geometrie potrubia, namiesto výberu veľkosti len preto, že je široko dostupná.

Výber dĺžky kotúča

Bežné maloobchodné dĺžky kotúčov výfukových pások zahŕňajú:

• 15 stôp;

• 25 stôp;

• 50 stôp;

• 100 stôp.

Priemyselní a OEM zákazníci môžu vyžadovať dlhšie kotúče na zníženie počtu spojov a odpadu z obalov.

Spotreba materiálu závisí od:

• vonkajšieho priemeru potrubia;

• dĺžky potrubia;

• šírky ovinutia;

• prekrytia;

• počtu ohybov;

• geometrie kolektora.

Zberné potrubie s viacerými primárnymi rúrkami môže vyžadovať výrazne viac materiálu ako rovné výfukové potrubie podobnej celkovej dĺžky.

Pri opakovanej výrobe je výpočet spotreby zo skutočného výkresu potrubia alebo fyzickej vzorky spoľahlivejší ako odhad podľa typu vozidla.

Čierna laminátová výfuková páska

Čierna laminátová výfuková páska sa často vyberá tam, kde je dôležitý vzhľad alebo kde by hotová inštalácia mala splynúť s tmavým motorovým priestorom.

Čierny vzhľad môže byť vytvorený náterom alebo úpravou aplikovanou na štruktúru zo sklených vlákien.

Kupujúci by mali rozlišovať medzi:

• základnou izoláciou zo sklených vlákien;

• povrchovou farbou alebo náterom;

• deklarovanou prevádzkovou teplotou.

Samotná farba neurčuje tepelný výkon.

Pri špecifikácii čiernej laminátovej výfukovej pásky, sa pýtajte na skutočné materiálové zloženie a teplotné hodnotenie namiesto predpokladu, že každý čierny produkt má rovnaké vlastnosti.

BSTFLEX ponúka čierne produkty tepelnej ochrany výfuku v rámci svojho sortimentu výfukových pások pre aplikácie, kde sa berie do úvahy tepelný výkon aj vzhľad.

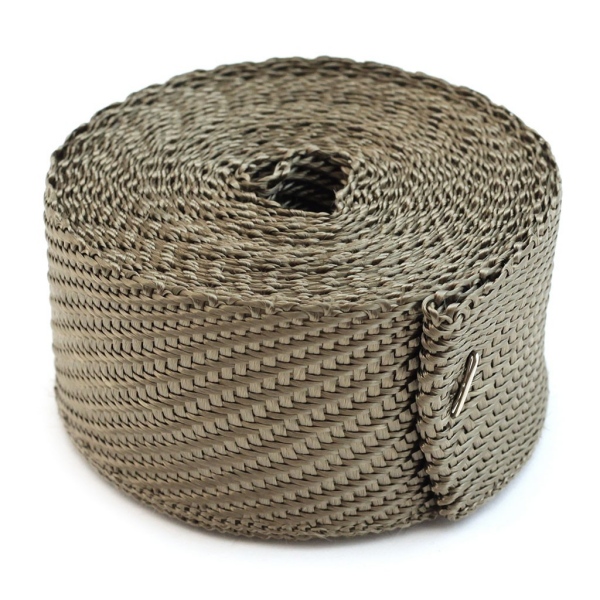

Laminátová vs. titánová výfuková páska

Sklené vlákno a čadič sú bežné materiály na izoláciu výfuku.

Sklolaminát je často ekonomickejšou voľbou pre všeobecnú tepelnú kontrolu výfuku.

Materiál na báze čadiča sa stáva relevantnejším, keď aplikácia zahŕňa vyššie teploty, opakované tepelné cyklovanie alebo výkonné výfukové systémy.

Pre podrobné porovnanie materiálov, BSTFLEX tiež poskytuje Titánová výfuková páska: Materiál, teplota a aplikácie.

Sklolaminát vs. kremíková výfuková páska

Kremík zaujíma pozíciu s vyššou teplotou v rozsahu izolácie výfuku.

Sklolaminát je vhodný pre mnohé všeobecné automobilové a priemyselné výfukové aplikácie.

Kremík by sa mal zvážiť, keď:

• kontinuálna teplota je výrazne vyššia;

• páska je umiestnená v blízkosti turbo zberných potrubí;

• teploty pretekárskych výfukov sú extrémne;

• konvenčný sklolaminát neposkytuje dostatočnú teplotnú rezervu.

BSTFLEX vyrába Vysokoteplotná výfuková tepelná páska Inferno pre aplikácie s extrémnymi teplotami, kde je vhodnejšia konštrukcia s vysokým obsahom kremíka.

Správny materiál by sa mal vybrať na základe skutočnej prevádzkovej teploty namiesto predpokladu, že materiál s najvyššou teplotnou odolnosťou je vždy nevyhnutný.

Aplikácie sklolaminátovej výfukovej tepelnej pásky

Sklolaminátová výfuková tepelná páska sa používa v širokej škále zariadení.

Automobilové zberné potrubia

Používa sa na kontrolu sálavého tepla okolo rúrkových výfukových zberných potrubí a na ochranu okolitých komponentov.

Výfukové potrubia motocyklov

Užitočné okolo exponovaných zberných potrubí a výfukových rúr umiestnených blízko jazdca alebo panelov karosérie.

Výfukové zvody

Vhodné tam, kde prevádzková teplota zostáva v rámci možností sklolaminátového materiálu.

Pretekárske a výkonné vozidlá

Používa sa tam, kde je potrebná tepelná izolácia okolo zberných potrubí a výfukového potrubia.

Pre náročnejšie turbo aplikácie môžu čadič alebo kremík poskytnúť väčšiu teplotnú rezervu.

Dieselové motory

Sklolaminátový ovin sa môže použiť na výfukové potrubia dieselových motorov tam, kde je problémom trvalé teplo a ochrana personálu.

Generátory

Výfukové potrubie generátora môže profitovať z flexibilnej izolácie tam, kde okolité zariadenia alebo personál vyžadujú ochranu pred teplom.

Priemyselné výfukové systémy

Sklolaminátový ovin sa používa aj okolo menších priemyselných výfukových rúr, horúcich potrubí a výfukových vedení zariadení.

Výber teploty pre sklolaminátový výfukový ovin

Teplotné hodnotenia by sa mali starostlivo vyhodnotiť.

Konkurenčné produkty zo sklolaminátového ovinu bežne uvádzajú limity pre trvalú a krátkodobú teplotu namiesto jednej maximálnej hodnoty. Heatshield Products v súčasnosti hodnotí svoj Original Fiberglass Exhaust Wrap na 1200°F pri trvalom zaťažení a 2000°F pri prerušovanom zaťažení, zatiaľ čo DEI uvádza pre svoje systémy Glass Fiber Wrap odolnosť voči priamemu teplu 1200°F a odolnosť voči sálavému teplu 2000°F.

Tieto hodnoty konkurencie by sa nemali považovať za univerzálne špecifikácie sklolaminátu.

Pri nákupe od BSTFLEX by si kupujúci mali potvrdiť:

• trvalú prevádzkovú teplotu;

• špičkovú teplotu;

• či je hodnota priama, sálavá alebo prerušovaná;

• obmedzenia náteru;

• prostredie inštalácie.

Rôzne konštrukcie zo sklolaminátu môžu mať rôzne teplotné schopnosti.

Prekrytie pri inštalácii

Sklolaminátový výfukový ovin sa zvyčajne inštaluje s konzistentným prekrytím medzi jednotlivými otáčkami.

Prekrytie ovplyvňuje:

• tepelnú izoláciu;

• výslednú hrúbku;

• spotrebu materiálu;

• stabilitu inštalácie.

Niektoré komerčné systémy používajú vodiace čiary alebo odporúčajú konkrétny rozmer prekrytia. Napríklad DEI poskytuje produkty na ovíjanie s návodom na inštaláciu a v súčasnosti používa vo svojej kalkulačke výfukového ovinu odporúčané prekrytie 0,25 palca.

To neznamená, že každý ovin musí používať rovnaké prekrytie.

Zákazníci BSTFLEX by sa mali riadiť inštalačnou špecifikáciou dodanou pre vybraný produkt a aplikáciu.

Nerezové sťahovacie pásky a spojovací materiál

Výfukový ovin musí byť zaistený tak, aby sa počas vibrácií a opakovaných tepelných cyklov neuvoľnil.

Bežné spôsoby upevnenia zahŕňajú:

• nerezové uzamykacie pásky;

• nerezový drôt;

• kovové svorky;

• upevňovacie pásy špecifické pre danú aplikáciu.

Nerezové pásky sa široko používajú, pretože lepšie znášajú teploty výfukových plynov ako bežné plastové sťahovacie pásky.

Pre OEM súpravy môžu byť výfukový ovin a nerezové upevňovacie pásky balené spoločne podľa požiadaviek projektu.

Mal by sa sklolaminátový výfukový ovin pred inštaláciou navlhčiť?

Niektorí montážnici sklolaminátový ovin pred inštaláciou mierne navlhčia, aby sa s tkanou páskou dočasne ľahšie manipulovalo okolo ohybov.

Toto však nie je univerzálna požiadavka.

Či je predvlhčenie vhodné, závisí od:

• väzby;

• povlak;

• konštrukcia produktu;

• návod na inštaláciu.

Nepredpokladajte, že všetky sklolaminátové výfukové pásky by sa mali namáčať.

Postupujte podľa pokynov pre konkrétny produkt.

Môže sa sklolaminátová páska použiť na flexibilné potrubia?

Vo všeobecnosti by sa flexibilný výfukový spoj nemal automaticky ošetrovať ako pevné výfukové potrubie.

Flexibilné časti sa pohybujú počas vibrácií motora a tepelnej rozťažnosti.

Omotanie flexibilného spoja môže obmedziť pohyb alebo spôsobiť predčasné opotrebovanie pásky.

DEI výslovne varuje používateľov pred omotávaním flexibilných potrubí a flexibilných spojov svojou sklolaminátovou páskou Glass Fiber Wrap.

Ak je potrebná tepelná ochrana okolo flexibilného spoja, vhodnejším riešením môže byť samostatný štít, návlek alebo odnímateľné izolačné riešenie.

Môže sa sklolaminátová výfuková páska použiť na katalyzátory?

Katalyzátory už fungujú pri vysokých vnútorných teplotách.

Pridanie priamej izolácie môže zvýšiť zadržiavané teplo.

DEI výslovne neodporúča omotávanie katalyzátorov, pretože nadmerná zadržiavaná teplota môže znížiť životnosť katalyzátora.

Samostatný tepelný štít je zvyčajne lepším riešením, ak je cieľom chrániť podlahu, tunel alebo blízke komponenty pred teplom z katalyzátora.

Koľko sklolaminátovej výfukovej pásky potrebujem?

Pre opakovateľný výpočet sú potrebné štyri vstupy:

1. vonkajší priemer potrubia;

2. celková dĺžka potrubia;

3. šírka pásky;

4. prekrytie.

Ohyby a zberače zvyšujú spotrebu materiálu.

Preto kalkulačky výfukových pások používané súčasnými konkurentmi vyžadujú vonkajší priemer potrubia, dĺžku potrubia, šírku pásky a prekrytie, namiesto iba modelu vozidla. DEI v súčasnosti používa presne tieto premenné vo svojej kalkulačke na produktovej stránke.

Pre OEM výfukové zostavy dokáže BSTFLEX vypočítať približnú spotrebu materiálu z výkresov, rozmerov alebo fyzických vzoriek.

Súpravy sklolaminátových výfukových pások

Maloobchodní zákazníci a zákazníci na trhu s náhradnými dielmi často uprednostňujú kompletné inštalačné súpravy.

Typická súprava výfukovej pásky môže obsahovať:

• sklolaminátovú výfukovú pásku;

• nerezové sťahovacie pásky;

• návod na inštaláciu;

• voliteľné náterové alebo dokončovacie produkty.

Heatshield Products a DEI v súčasnosti predávajú súpravy sklolaminátových výfukových pások, ktoré kombinujú pásku s kovovými sťahovacími páskami a súvisiacimi inštalačnými komponentmi.

Pre projekty súkromných značiek a distribúciu môže BSTFLEX podporiť vlastné konfigurácie súprav a balenie na základe požadovaných veľkostí kotúčov a kombinácií príslušenstva.

Čo by mali kupujúci špecifikovať

Pre cenovú ponuku poskytnite čo najviac z nasledujúcich informácií:

• šírka sklolaminátovej pásky;

• dĺžka kotúča;

• hrúbka;

• farba;

• prevádzková teplota;

• priemer výfukového potrubia;

• aplikácia;

• požadované množstvo;

• formát balenia;

• požadované príslušenstvo.

Pri projektoch OEM sú výkresy alebo rozmery potrubia obzvlášť užitočné pri výpočte spotreby kotúčov.

Výrobca sklolaminátových výfukových pások a dodávateľ OEM

BSTFLEX vyrába vysokoteplotné textilné výrobky pre automobilový a priemyselný tepelný manažment.

Pre projekty so sklolaminátovými výfukovými páskami môžu možnosti dodávky zahŕňať:

• vlastné šírky;

• vlastné dĺžky kotúčov;

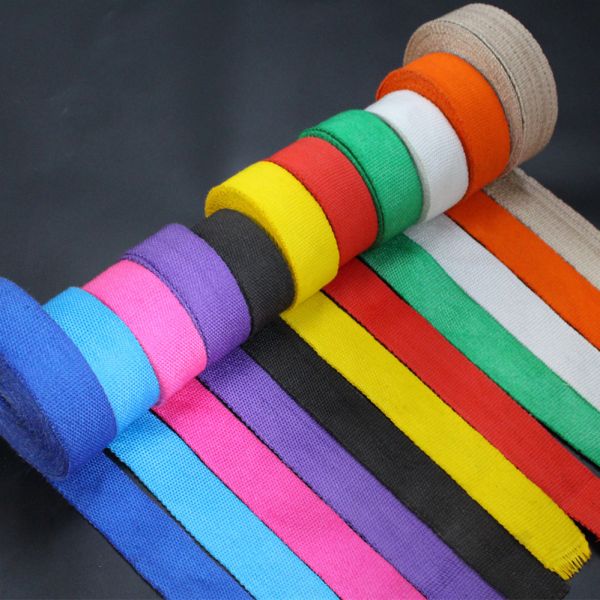

• čierne alebo prírodné farebné konfigurácie;

• veľkoobjemové kotúče;

• súpravy sťahovacích pások z nehrdzavejúcej ocele;

• maloobchodné súpravy výfukových pások;

• balenie pod vlastnou značkou;

• distribútorské balenie;

• dodávka OEM.

To umožňuje špecifikovať produkt podľa výrobných požiadaviek namiesto obmedzenia na pevné maloobchodné veľkosti kotúčov.

Pozrite si kompletný sortiment výfukových a zvodových tepelných pások BSTFLEX pre sklolaminátové, čadičové, kremičité a iné tepelnoizolačné produkty pre výfuky.

Často kladené otázky

Čo je sklolaminátová výfuková páska?

Sklolaminátová výfuková páska je tkaná vysokoteplotná páska zo sklenených vlákien inštalovaná priamo okolo výfukových potrubí a zvodov na zníženie prenosu tepla smerom k okolitým komponentom.

Je sklolaminátová výfuková páska vhodná pre zvody?

Áno. Zvody sú jednou z najbežnejších aplikácií, pretože úzka sklolaminátová páska dokáže kopírovať rúrkové primárne potrubia a zberače.

Je lepšia 1-palcová alebo 2-palcová sklolaminátová výfuková páska?

Ani jedna nie je univerzálne lepšia. Jednopalcová páska sa ľahšie aplikuje okolo malých potrubí a tesných ohybov, zatiaľ čo dvojpalcová páska vo všeobecnosti pokrýva väčšie alebo rovnejšie potrubia rýchlejšie.

Čo je čierna sklolaminátová výfuková páska?

Čierna sklolaminátová výfuková páska je tepelná izolácia na báze sklolaminátu s tmavou povrchovou úpravou alebo náterom. Kupujúci by si mali overiť základné vlákno, náter a teplotnú odolnosť.

Je sklolaminátová výfuková páska lepšia ako titánová výfuková páska?

Sklolaminát je zvyčajne praktická a ekonomická možnosť na všeobecné použitie. Titánová páska na báze čadiča sa často vyberá pre aplikácie s vyššou teplotou alebo vysokým výkonom.

Dokáže sklolaminátová výfuková páska opraviť netesnosť výfuku?

Nie. Štandardná sklolaminátová výfuková páska je určená na tepelnú izoláciu, nie na štrukturálnu opravu výfuku alebo utesnenie netesností.

Môže BSTFLEX dodať vlastnú sklolaminátovú výfukovú pásku?

Áno. Projekty OEM a distribútorov môžu byť špecifikované podľa požiadaviek na šírku, dĺžku kotúča, balenie, príslušenstvo a množstvo.
