Konštrukcia zvyčajne kombinuje textíliu zo sklenených vlákien s reflexným hliníkovým vonkajším povrchom. Vrstva zo sklenených vlákien poskytuje flexibilitu a štrukturálnu oporu, zatiaľ čo hliníkový povrch pomáha znižovať prenos sálavého tepla smerom k chránenej kabeláži.
Pri automobilových aplikáciách vyžaduje výber správneho rukáva viac než len voľbu teplotnej triedy. Inžinieri musia zvážiť aj teplotu zdroja tepla, vzdialenosť, priemer zväzku, veľkosť konektora, postup inštalácie, flexibilitu rukáva, vystavenie odieraniu a požadovanú teplotu chránenej káblové zostavy.
BSTFLEX vyrába hliníkové tepelne ochranné rukávy pre automobilové káblové zväzky, káble, hadice a kvapalinové vedenia v štandardných aj zákazkových konštrukciách.

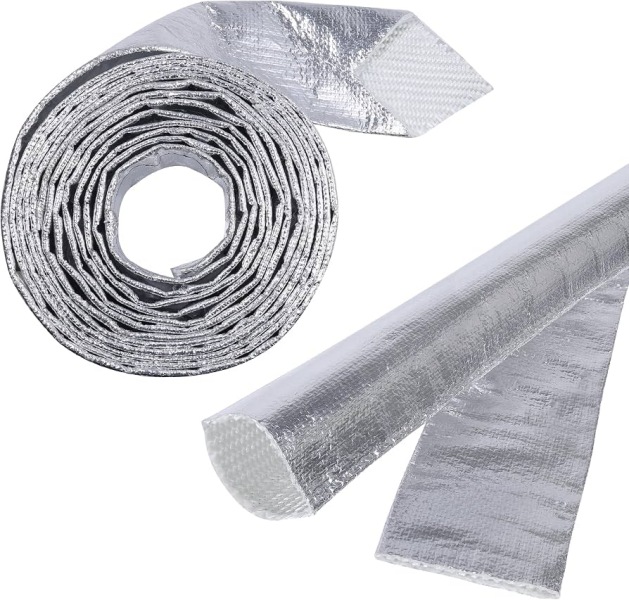

Náš hliníkový sklolaminátový rukáv je flexibilný tepelnoochranný rukáv vyrobený spojením textílie zo sklenených vlákien s reflexnou vonkajšou vrstvou na báze hliníka.
Rukáv je navrhnutý predovšetkým na zníženie expozície teplu spôsobenému sálavou energiou. Horúci výfukový komponent môže preniesť značné teplo na blízku kabeláž, aj keď sa zväzok nedotýka horúceho povrchu. Reflexný exteriér pomáha obmedziť množstvo sálavej energie absorbovanej rukávom, zatiaľ čo vrstva zo sklenených vlákien poskytuje dodatočnú tepelnú separáciu a mechanickú oporu.
V závislosti od požadovanej konštrukcie môže reflexný povrch využívať:
Základ zo sklenených vlákien môže byť pletený, tkaný, zošitý alebo zapracovaný do viacvrstvového kompozitného rukáva.
Sklolaminát sa bežne používa pri tepelnej ochrane v automobilovom priemysle, pretože dokáže poskytnúť flexibilnú textilnú štruktúru pri tolerovaní teplôt, ktoré by poškodili mnohé konvenčné polymérne materiály.
V hliníkovom rukáve plní vrstva zo sklenených vlákien niekoľko funkcií:
Konštrukcia zo sklenených vlákien by sa nemala posudzovať oddelene od hliníkovej vrstvy. Výkon hotového rukáva závisí od celého systému, vrátane reflexného povrchu, štruktúry zo sklenených vlákien, lepidla alebo metódy spájania, konštrukcie švu a inštalácie.
Hliníkový vonkajší povrch sa používa preto, že čistý reflexný kovový povrch dokáže znížiť absorbciu sálavého tepla.
To je obzvlášť užitočné, keď je káblový zväzok umiestnený v blízkosti:
Ochrana pred sálavým teplom sa líši od izolácie pri priamom kontakte. Ak je rukáv pritlačený k horúcemu výfukovému komponentu, dôležitejším sa stáva konduktívne teplo. V takom stave nemusí samotný reflexný povrch poskytovať dostatočnú ochranu.
Automobilová kabeláž je obzvlášť citlivá na lokálne tepelné zaťaženie, pretože zväzok obsahuje viacero materiálov s rôznymi teplotnými limitmi.
Typický káblový zväzok môže obsahovať:
Maximálna prípustná teplota celého zväzku môže byť preto obmedzená jednou z týchto súčastí, a nie samotným elektrickým vodičom.
hliníkový ochranný návlek na káblový zväzok sa používa na zníženie tepelného zaťaženia pôsobiaceho na tieto materiály, pričom zväzok zostáva flexibilný a môže kopírovať požadované vedenie vo vozidle.
Hliníkové návleky zo sklených vlákien možno použiť na mnohých miestach vozidla, kde je potrebné riadenie teploty.
Typické aplikácie zahŕňajú:
Rovnakú technológiu reflexných návlekov možno použiť aj okolo hadíc a kvapalinových vedení, kde je hlavným tepelným problémom sálavé teplo.

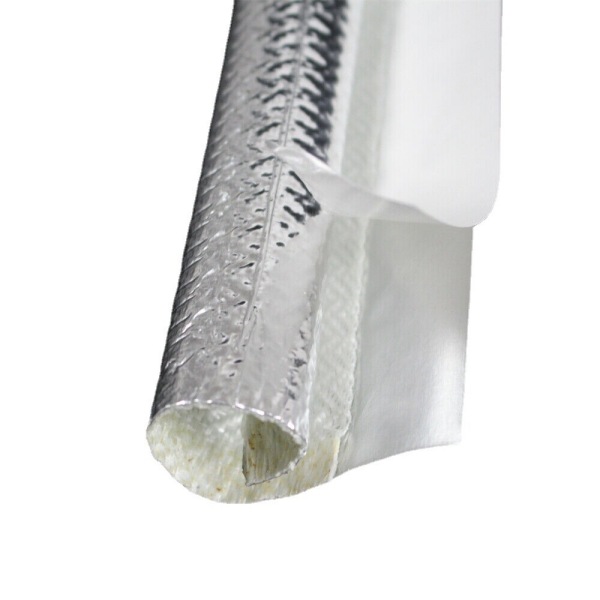

návlek z hliníkovej fólie a sklených vlákien zvyčajne využíva podklad zo sklených vlákien kombinovaný s reflexným povrchom na báze fólie.
Táto konštrukcia poskytuje jasný kovový exteriér pri zachovaní flexibility textilného návleku pod ním.
Hotový výrobok môže využívať:
Správny dizajn závisí od požadovaného priemeru, flexibility, spôsobu výroby a prostredia konečného použitia.
Nie každý reflexný návlek používa presne rovnakú kovovú vrstvu.
Konštrukcia z hliníkovej fólie využíva tenkú kovovú fóliu spojenú alebo laminovanú s nosnou textíliou. Aluminizovaná fólia využíva reflexnú fóliu potiahnutú hliníkom ako súčasť vonkajšej štruktúry.
Pri porovnávaní týchto konštrukcií by kupujúci mali zvážiť:
Zvolený materiál by mal zodpovedať skutočnému prevádzkovému prostrediu, namiesto toho, aby sa vyberal iba podľa vzhľadu reflexného povrchu.
Priestor v moderných motorových priestoroch je často obmedzený. Objemná tepelná bariéra môže prekážať konzolám, konektorom, priľahlým hadiciam alebo pohyblivým komponentom.
Pre tieto aplikácie môže byť vhodnejší relatívne nízkoprofilový reflexný návlek.
Nízkoprofilový návlek môže byť obzvlášť užitočný tam, kde:
Zníženie hrúbky návleku však môže tiež znížiť izolačnú kapacitu. Dizajn preto musí vyvážiť priestor na balenie s požadovanou tepelnou redukciou.
Rôzne výrobné metódy môžu vytvárať rôzne profily návlekov.
Rúrkový návlek poskytuje obvodové pokrytie bez pozdĺžneho otvoru. Zvyčajne sa inštaluje pred namontovaním veľkých konektorov.
Šitý návlek môže byť vyrobený z aluminizovanej tkaniny vytvarovanej do rúrky. Tento prístup poskytuje flexibilitu v priemere, kombinácii vrstiev a vlastnej geometrii.
Reflexná vrstva môže byť tiež aplikovaná okolo rúrkového základu zo sklenených vlákien. To môže poskytnúť flexibilitu a umožniť kombináciu rôznych reflexných materiálov s nosným návlekom.

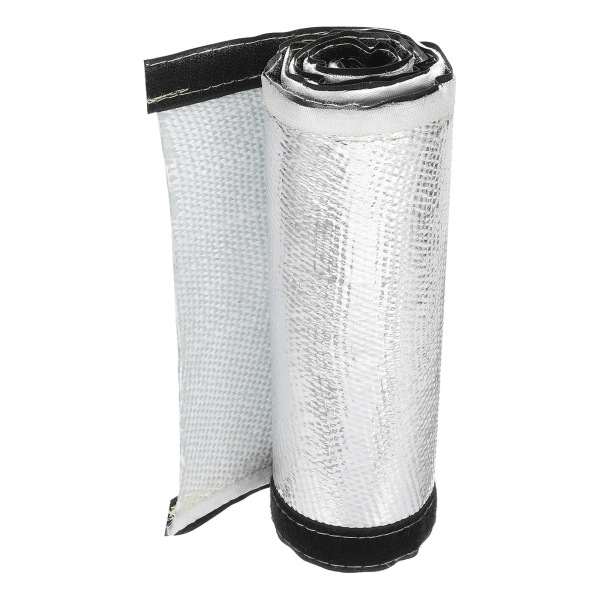

Pre hotové káblové zväzky môže návlek využívať suché zipsy, patentky alebo inú otvárateľnú štruktúru, takže zväzok nemusí prechádzať cez návlek.
Pre podrobné porovnanie pozri Nasúvacie verzus ovinovacie tepelnoizolačné návleky pre automobilové káblové zväzky.
Priemer návleku má priamy vplyv na inštaláciu a výsledné prispôsobenie.
Návlek by mal byť dostatočne veľký, aby sa zmestil na chránený zväzok bez nadmerného stlačenia, ale nie taký veľký, aby sa posúval mimo zamýšľaného miesta.
Pri výbere priemeru uveďte:
Pri nasúvacom návleku je veľkosť konektora obzvlášť dôležitá, pretože konektor môže byť oveľa väčší ako káblový zväzok.
Bežný problém pri určovaní veľkosti nastáva, keď má káblový zväzok relatívne malý priemer, ale oveľa väčšie konektory.
Napríklad telo zväzku môže pasovať do kompaktného návleku, ale koncový konektor môže byť príliš veľký na to, aby ním prešiel.
Existuje niekoľko možných riešení:
Správne riešenie závisí od postupnosti montáže a požadovaného výsledného uloženia.
Neexistuje žiadna univerzálna hodnota vôle, ktorá by platila pre každú kombináciu výfuku a káblového zväzku.
Tepelný výkon závisí od:
Vo všeobecnosti by sa dostupný vzdušný priestor medzi reflexným návlekom a horúcou súčasťou mal považovať za súčasť tepelného návrhu.
Ak inštalácia vynúti priamy kontakt návleku so zdrojom tepla, môže byť potrebná dodatočná tepelná izolácia alebo iné usporiadanie štítu.
Zdroj tepla môže pracovať pri niekoľkých stovkách stupňov, zatiaľ čo chránený káblový zväzok musí zostať pod oveľa nižšou teplotou.
Preto by špecifikácia mala ideálne definovať oboje:
Rozdiel medzi týmito hodnotami predstavuje výzvu v oblasti tepelného manažmentu, ktorú musí ochranný návlek vyriešiť.
Samotné menovité hodnoty materiálu návleku neurčujú výslednú teplotu káblového zväzku.
Automobilové káblové zväzky málokedy vedú v dokonale priamych líniách. Návlek musí často kopírovať ohyby okolo komponentov motora, skríň prevodoviek a montážnych konzol.
Pri hodnotení flexibility zvážte:
Návlek by mal zachovať účinné pokrytie okolo ohybu bez toho, aby odhalil veľké časti podkladového sklolaminátu alebo káblového zväzku.
Tepelná ochrana nie je jedinou požiadavkou pri inštalácii v automobilovom priemysle.
Káblový zväzok a návlek sa môžu pohybovať proti:
Opakovaný pohyb môže poškodiť zle opracované textilné okraje alebo reflexné vrstvy.
Pre aplikácie s mechanickým pohybom by kupujúci mali posúdiť:
Návleky na káblové zväzky inštalované okolo motorov a prevodoviek môžu prísť do kontaktu s olejom, vodou, chladiacou kvapalinou, cestným postrekom alebo inými automobilovými kvapalinami.
Vhodnosť hotového návleku závisí nielen od sklolaminátu a hliníka, ale aj od:
Pre projekty OEM by mala byť požadovaná odolnosť voči kvapalinám zahrnutá v špecifikácii namiesto predpokladu, že každý hliníkový návlek má rovnakú odolnosť.
Kabeláž prevodovky je obzvlášť vhodnou aplikáciou pre reflexné sklolaminátové návleky, pretože káblový zväzok môže byť vedený v blízkosti výfukového potrubia alebo iných lokalizovaných zdrojov tepla.
Okrem tepelného výkonu môže návlek káblového zväzku prevodovky vyžadovať:
Podrobnejšie usmernenia k návrhu nájdete vTepelnoizolačný návlek pre káblový zväzok prevodovky: Návrh a tepelné požiadavky.
Káble snímačov môžu byť obzvlášť náročné na ochranu, pretože kabeláž často musí viesť k súčiastkam inštalovaným priamo vo výfukovom systéme alebo v jeho blízkosti.
Bežné príklady zahŕňajú:
Hliníkový návlek zo sklenených vlákien dokáže chrániť časť kábla a zároveň poskytuje dostatočnú flexibilitu na vedenie okolo konektora a montážneho bodu.
Pre tieto zostavy by rozmery konektora a dĺžka chráneného kábla mali byť zahrnuté v dopyte (RFQ).
Správne prispôsobenie spravidla nie je ani príliš tesné, ani príliš voľné.
Príliš tesný návlek môže:
Príliš voľný návlek môže:
Pre sériovú výrobu OEM by priemer návleku a tolerancia mali zodpovedať skutočnému rozmerovému rozsahu káblového zväzku.
Dĺžka rezu je obzvlášť dôležitá tam, kde návlek chráni len definovanú časť káblového zväzku.
Ak je návlek príliš krátky, časť sekcie vystavenej teplu môže zostať nezakrytá. Ak je príliš dlhý, môže prekrývať konektory, svorky alebo iné montážne prvky.
Výrobné výkresy by mali identifikovať:
Narezané návleky na báze sklenených vlákien môžu vyžadovať úpravu koncov v závislosti od konštrukcie a procesu montáže.
Možné metódy konečnej úpravy zahŕňajú:
Správna metóda závisí od štruktúry návleku, požadovanej flexibility a výrobného prostredia.
Tieto dve konštrukcie riešia odlišné tepelné problémy.
Hliníkový návlek zo sklených vlákien je obzvlášť užitočný tam, kde je dôležitý odraz sálavého tepla.
Silikónom potiahnutý návlek zo sklených vlákien sa zvyčajne vyberá tam, kde textil vyžaduje elastomérny povlak a aplikácia kladie dôraz na odolnosť voči vplyvom prostredia, priame vystavenie alebo iný súbor mechanických požiadaviek.
Výber by sa preto mal zakladať na skutočnom mechanizme prenosu tepla a prevádzkovom prostredí, namiesto toho, aby sa tieto dva materiály považovali za zameniteľné.
Vlákno z oxidu kremičitého sa používa, keď je potrebný textilný základ s vyššou teplotnou odolnosťou.
Hliníkový návlek zo sklených vlákien môže byť vhodnejší pre mnohé automobilové aplikácie so sálavým teplom, kde sú prioritou flexibilita, nízky profil a reflexná ochrana.
Konštrukcia z oxidu kremičitého sa môže zvážiť, keď tepelné prostredie prekračuje praktický rozsah bežných dizajnov na báze sklených vlákien.
O konečnom výbere by mala rozhodnúť kompletná štruktúra návleku a požadované podmienky testovania.
Bežný rúrkový návlek funguje najlepšie okolo relatívne konzistentného káblového zväzku.
Ak zostava obsahuje:
tvarovaný textilný štít môže poskytnúť lepšie prispôsobenie.
BSTFLEX tiež vyrába Tvarované hliníkové tepelné štíty zo sklených vlákien pre automobilový priemysel pre geometrie komponentov, ktoré nemožno efektívne pokryť bežným rovným návlekom.
Ochrana káblových zväzkov v automobiloch často vyžaduje rozmery a výrobné detaily špecifické pre zákazníka.
BSTFLEX dokáže vyvinúť návleky na základe:
Možnosti na mieru môžu zahŕňať:
| Informácie o RFQormácie | Prečo na tom záleží |
|---|---|
| Vonkajší priemer zväzku | Určuje veľkosť návleku |
| Chránená dĺžka | Definuje dĺžku hotového komponentu |
| Rozmery konektora | Určuje, či je možná nasúvacia inštalácia |
| Typ zdroja tepla | Identifikuje tepelné prostredie |
| Teplota zdroja tepla | Definuje tepelnú náročnosť |
| Minimálna vôľa | Dôležité pre výkon pri sálavom teple |
| Maximálna teplota zväzku | Definuje požadované zníženie teploty |
| Spôsob inštalácie | Určuje rúrkovú alebo odnímateľnú konštrukciu |
| Mechanické požiadavky | Definuje potreby odolnosti proti oderu, flexibility a retencie |
| Vystavenie kvapalinám | Pomáha vybrať kompletný materiálový systém |
| Ročné množstvo | Ovplyvňuje výrobnú metódu a nástroje |
| Požadované testovanie | Definuje požiadavky na validáciu |
Praktický proces výberu začína piatimi otázkami:
Keď sú tieto podmienky známe, materiál návleku, priemer, konštrukcia steny, spôsob uzavretia a dĺžka sa dajú vybrať presnejšie.
BSTFLEX vyrába reflexné produkty tepelnej ochrany pre automobilové káblové zväzky, káble, hadice a kvapalinové vedenia. Dostupné konštrukcie zahŕňajú rúrkové hliníkové návleky zo sklenených vlákien, šité reflexné návleky, ovinovacie návleky, vyhotovenia so suchým zipsom, návleky so zapínaním na patentky, samozatváracie návleky a tepelné štíty vyrobené na mieru.
Pre kompletný sortiment reflexných návlekov navštívte Hliníkový tepelne ochranný návlek kategóriu.
Pre širší výber materiálov a dizajnov si pozrite Tepelnoizolačné návleky pre automobilové káblové zväzky: materiály, dizajny a aplikácie.
Pre zákazkový projekt pošlite priemer zväzku, chránenú dĺžku, rozmery konektora, teplotu zdroja tepla, vôľu, požadovanú teplotu zväzku, ročný objem a príslušné špecifikácie zákazníka. BSTFLEX dokáže vyhodnotiť aplikáciu a odporučiť vhodnú konštrukciu návleku pre prototyp a sériovú dodávku.
Hliníkový návlek zo sklenených vlákien je flexibilný návlek na tepelnú ochranu, ktorý kombinuje textilný základ zo sklenených vlákien s reflexným hliníkovým vonkajším povrchom. Bežne sa používa na zníženie vystavenia sálavému teplu v okolí automobilových káblov, káblových zväzkov a hadíc.
Áno. Bežne sa používa tam, kde sú káblové zväzky vedené v blízkosti výfukových potrubí, turbodúchadiel, katalyzátorov, prevodoviek alebo iných zdrojov sálavého tepla.
Oba pojmy môžu opisovať reflexnú tepelnú ochranu na báze sklenených vlákien, ale vonkajšia reflexná vrstva môže používať rôzne konštrukcie, ako je hliníková fólia, hliníková fólia alebo hliníková tkanina. Kompletnú špecifikáciu materiálu by ste mali skontrolovať namiesto spoliehania sa len na názov produktu.
Reflexný hliníkový návlek je primárne užitočný na ochranu pred sálavým teplom. Ak sa návlek priamo dotýka veľmi horúceho povrchu, vodivé teplo sa stáva dôležitejším a môže byť potrebná dodatočná izolácia alebo iné ochranné usporiadanie.
Zmerajte normálny a maximálny vonkajší priemer káblového zväzku a zvážte veľkosť konektora, body odbočenia a spôsob inštalácie. Návlek by mal sedieť bez nadmerného stlačenia, pričom by mal zostať kontrolovaný okolo chránenej časti.
Áno, ak sa použije ovinovacia konštrukcia, konštrukcia so suchým zipsom, zapínaním na patentky alebo samozatváracia konštrukcia. Konvenčný rúrkový návlek sa zvyčajne musí nainštalovať pred namontovaním veľkých konektorov.
Áno. BSTFLEX dokáže vyrobiť návleky narezané na dĺžku a zákazkové komponenty podľa výkresov, rozmerov alebo vzoriek.
Áno. Viacvrstvové dizajny môžu kombinovať reflexný vonkajší povrch s dodatočnými textilnými alebo izolačnými vrstvami tam, kde je potrebné väčšie tepelné oddelenie.
Pošlite priemer zväzku, chránenú dĺžku, rozmery konektora, teplotu zdroja tepla, minimálnu vôľu, maximálnu povolenú teplotu zväzku, spôsob inštalácie, požadované testovacie špecifikácie a odhadované ročné množstvo.
