Hliníkový akustický tepelný štít: fóliová vrstva, hrúbka a tlmenie hluku

Hliníkový akustický tepelný štít kombinuje hliníkovú fóliu s vláknitou izolačnou vrstvou pre aplikácie, ktoré vyžadujú tepelnú ochranu aj kontrolu hluku. Konštrukciu možno použiť vo vozidlových paneloch, motorových priestoroch a priemyselných krytoch, ale jej tepelný výkon a akustické vlastnosti sa musia špecifikovať samostatne. Reflexný povrch sám osebe neurčuje, koľko zvuku hotová zostava pohltí alebo odrazí.

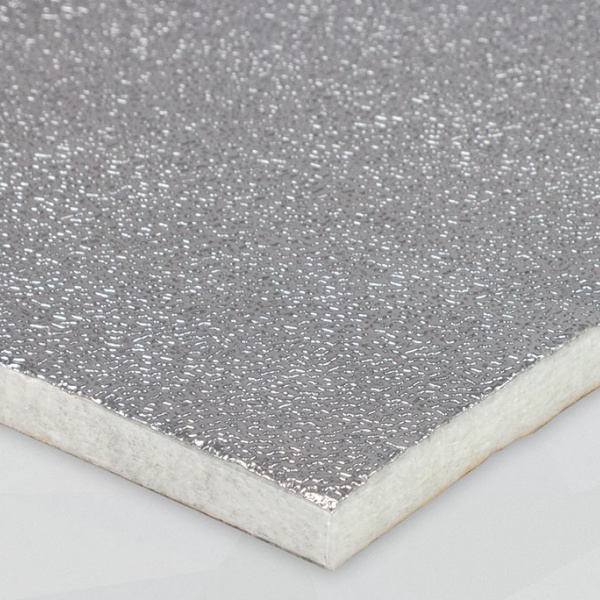

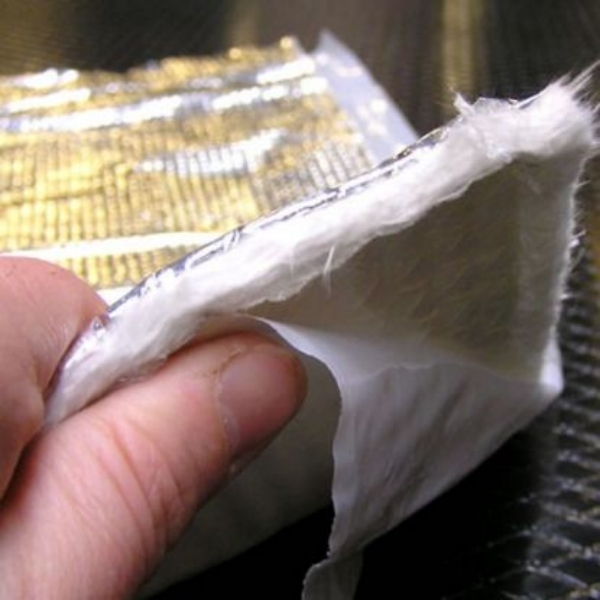

BSTFLEX Hliníkový akustický tepelný štítpoužíva vpichovanú rohož zo sklenených vlákien typu E s lisovanou alebo perforovanou hliníkovou fóliou. Môže sa dodávať ako hárky alebo na zákazku vyrezávané tvary. Pre kupujúcich sú dôležitými voľbami konfigurácia povrchu, hrúbka inštalovanej rohože, spôsob upevnenia a výkon požadovaný na chránenom mieste.

Stanovte samostatné kritériá prijateľnosti pre teplo a hluk

Požiadavka na tepelnú a zvukovú izoláciu je užitočným východiskovým bodom, ale zatiaľ nejde o výrobnú špecifikáciu. Uveďte maximálnu povolenú teplotu na prijímacom paneli a identifikujte hlukový problém, ktorý sa má riešiť. Tepelná ochrana a akustická úprava môžu zaberať rovnaký priestor, pričom plnia odlišné funkcie.

Vláknitý akustický tepelný štít nie je automaticky ekvivalentný špecializovanej doske na tlmenie vibrácií alebo ťažkej zvukovej bariére. Zistite, či je dominantným problémom odrazený hluk, vibrácie panelu alebo zvuk unikajúci cez medzeru. Toto rozlíšenie určuje, či navrhovaná výstelka rieši skutočnú cestu šírenia.

Lisovaná alebo perforovaná hliníková fólia?

Povrchová úprava je funkčnou súčasťou materiálu akustického tepelného štítu, nie len strieborným povrchom. Ovplyvňuje exponovaný povrch a spôsob, akým zvuk interaguje s vláknitou vrstvou. Dve vzorky používajúce rovnakú vpichovanú rohož preto môžu vyžadovať samostatné schválenie, ak sa ich povrchové úpravy líšia.

Lisovaná fólia: Špecifikujte, či je povrch súvislý

Lisovanie opisuje tvarovaný povrch; samo osebe nešpecifikuje vzor otvorených otvorov. Identifikujte, či je uvedená fólia súvislá alebo perforovaná, spolu s jej hrúbkou a geometriou povrchu. Textúrovanú fóliu by ste nemali považovať za akusticky otvorenú len preto, že má viditeľné jamky.

Súvislá povrchová úprava mení akustické správanie podkladovej rohože. Nepoužívajte údaje o absorpcii pre nezakryté sklolaminátové vlákna ako špecifikáciu výkonu pre produkt s fóliou. Vyhodnoťte kompletný laminát so zamýšľanou stranou vystavenou zvukovému poľu.

Perforovaná fólia: Definujte otvory a kompletnú skladbu vrstiev

Perforácie môžu umožniť zvuku interagovať priamo s vláknitou vrstvou. Výsledok závisí od geometrie otvorov, otvorenej plochy, hrúbky fólie, rohože a usporiadania podkladu. Perforované hliníkové tepelné štíty by sa preto mali porovnávať pomocou nameraného výkonu v závislosti od frekvencie, a nie na základe všeobecného tvrdenia, že viac otvorov je vždy lepších.

Špecifikujte akúkoľvek fóliu, lepidlo alebo ochrannú vrstvu pod hliníkovou fóliou. Perforovaná vonkajšia strana nezaručuje otvorenú akustickú cestu cez zvyšok laminátu. Ochranné nátery a pridané krycie vrstvy by mali byť zahrnuté v testovacej vzorke.

Perforácia tiež mení exponovaný povrch. Posúďte požiadavky na odolnosť voči striekajúcim kvapalinám, nečistotám a čisteniu spolu s akustickým výkonom. Nepredpokladajte, že perforovaná verzia má rovnakú odolnosť voči kvapalinám alebo tepelnú odozvu ako verzia so súvislým povrchom bez podporných údajov.

Špecifikujte inštalovanú hrúbku, nie len nominálnu hrúbku

Akustická izolácia zo sklenených vlákien závisí od svojej štruktúry, hrúbky, montáže a frekvencií, ktoré sa majú tlmiť. Správna hrúbka je tá, ktorá spĺňa požiadavky projektu v rámci dostupného priestoru, nie jednoducho najhrubší materiál, ktorý možno kúpiť.

Zaznamenajte dodanú hrúbku aj priestor dostupný po montáži. Rohož stlačená pod krytom alebo montážnou podložkou nie je v rovnakom stave ako nestlačená laboratórna vzorka. Do špecifikácie zahrňte dohodnutú metódu merania hrúbky, lokálne stlačenie a akúkoľvek podkladovú dutinu.

Požadujte hmotnosť rohože na jednotku plochy a, kde je to relevantné, hustotu spolu s hrúbkou. Ani hustota, ani hmotnosť samotná neurčujú akustický výkon. Porovnajte kandidátske konštrukcie pri zamýšľanej inštalovanej hrúbke a s rovnakými podmienkami povrchovej úpravy a podpory.

Umiestnite úpravu tam, kam dosahuje teplo a zvuk

Označte zdroj tepla, zdroj hluku, prijímací panel a navrhovanú výstelku na rovnakom výkrese inštalácie. Je to obzvlášť užitočné, keď sú tepelné a akustické zdroje v rôznych polohách. Najvhodnejší povrch na lepenie nemusí byť nevyhnutne povrch, ktorý rieši oba problémy.

Kryty generátorov a zariadení poháňaných motorom

Pre kryt s horúcimi komponentmi a vnútorným odrazeným hlukom identifikujte panely vystavené sálavému teplu a povrchy dostupné pre akustickú výstelku. Definujte pokrytie výstelkou bez toho, aby ste blokovali chladiaci prúd vzduchu, kontrolné body alebo potrebný servisný prístup.

Vnútorný absorbér a stena krytu plnia odlišné úlohy. Hluk môže stále unikať cez neupravené otvory alebo iné cesty, takže obloženie panelu by sa nemalo považovať za kompletné riešenie hluku krytu. Posúďte tieto cesty ako súčasť návrhu zariadenia namiesto blokovania ventilácie, aby ste dosiahli tichší výsledok testu.

Kompresorové skrine a kryty strojov

Pre kompresorovú skriňu zistite, či je nežiaduci zvuk dominovaný odrazmi vo vnútri krytu, vibrujúcim plechom alebo iným zdrojom. Akustickú výstelku možno vyhodnotiť pre prvý problém, zatiaľ čo ostatné môžu vyžadovať samostatnú úpravu.

Zahrňte skutočný prevádzkový cyklus skrine do skúšky. Kryt, ktorý je prijateľný počas krátkeho chodu bez zaťaženia, môže čeliť iným teplotám a hladinám zvuku počas výrobnej prevádzky. Udržujte odnímateľné časti prístupné po namontovaní výstelky.

Kryty motorov vozidiel a deliace priečky zariadení

Pri paneloch vozidiel a mobilných zariadení definujte stranu vystavenú teplu, miestne vôle a akustický cieľ. Ak je hlavný zdroj hluku za nepriepustným panelom, nemalo by sa predpokladať, že vložka na opačnej strane tento zvuk cez panel pohltí.

Porovnajte navrhovanú konštrukciu s inými rohožami s tepelnou bariérou a reflexnými materiálmi tepelných štítov keď je hlavnou požiadavkou tepelná ochrana. Akustickú požiadavku pridajte len tam, kde ju inštalácia a testovanie podporujú.

Potvrďte upevnenie, teplotu a detaily hrán

Definujte spôsob uchytenia spolu s objednávkou materiálu. Pri požiadavke na samolepiaci akustický tepelný štít potvrďte, že nacenená konštrukcia obsahuje požadovaný podklad, a identifikujte jeho prevádzkové a aplikačné podmienky. Lepiacu vrstvu nemožno vyvodzovať z hliníkového povrchu alebo z názvu produktovej rady.

Skontrolujte teplotu v každej relevantnej časti zostavy: exponovaný povrch, rohož, spoj laminácie a montážne lepidlo, ak sa používa. Hodnotenie povrchu alebo vlákna nie je prípustnou teplotou celého lepeného dielu. Sprievodca výberom tepelných štítov s lepiacou vrstvou poskytuje samostatnú referenciu pre otázky lepenia.

Pre mechanické uchytenie definujte podopreté rozpätia, upevňovacie body a miestne rozloženie zaťaženia. Udržujte rohož v schválenom inštalovanom stave namiesto jej sploštenia, aby sa zmestila do dostupného priestoru. Špecifikujte ohraničenie a ochranu hrán tam, kde to prostredie vyžaduje, a zahrňte tieto detaily do hodnotenej vzorky.

Vyžiadajte si akustické údaje, ktoré zodpovedajú dielu

Vyžiadajte si protokol o skúške identifikujúci kompletnú konštrukciu, nielen surovú ihlovanú rohož. Správa by mala uvádzať, ktorá strana bola exponovaná, hrúbku vzorky, podklad, podmienky montáže a frekvenčný rozsah. Jediné hlavné číslo redukcie hluku nestačí na porovnanie nezhodných vzoriek.

Charakterizácia materiálu. V závislosti od dohodnutej špecifikácie sa zvuková pohltivosť pri normálnom dopade môže merať pomocou metódy impedančnej trubice, ako je ASTM E1050. Testovanie pohltivosti v dozvukovej miestnosti, ako napríklad ASTM C423, používa iné usporiadanie merania. Výsledky z rôznych metód by sa nemali považovať za zameniteľné čísla.

Inštalovaný výkon. Zmerajte vozidlo alebo zariadenie za definovaných prevádzkových podmienok. Zaznamenajte zaťaženie alebo rýchlosť, polohy mikrofónov, podmienky pozadia, konfiguráciu panelov a akékoľvek zmeny vo ventilácii. Uveďte frekvenčné informácie potrebné na posúdenie pôvodného problému s hlukom spolu s akoukoľvek dohodnutou celkovou úrovňou.

Tepelný výkon. Zaznamenajte teplotu na špecifikovaných miestach príjmu počas príslušného prevádzkového cyklu. Zahrňte trvanie expozície, polohu zdroja, prúdenie vzduchu a vôle. Tento výsledok schváľte oddelene od akustického merania.

Toto sú možnosti na definovanie plánu validácie, nie tvrdenie, že každá konštrukcia BSTFLEX už má každú uvedenú správu. Požadované testovanie a dostupnosť dokumentov sa potvrdzujú pre jednotlivý projekt.

Zmeňte schválený materiál na opakovateľný diel

Po výbere konštrukcie definujte obrys, výrezy, montážne prvky a orientáciu povrchu na kontrolovanom výkrese. Špecifikujte, kde môže byť materiál stlačený a kde musí byť zachovaná plná inštalovaná hrúbka. Identifikujte varianty vozidiel alebo zariadení, ktoré vyžadujú odlišné tvary.

BSTFLEX dodáva hliníkové akustické tepelné štíty a posudzuje požiadavky na diely rezané na mieru. Služba vysekávania tepelne reflexných rohoží poskytuje súvisiacu cestu na diskusiu o hotových obrysoch a otvoroch. Detaily konverzie uskutočniteľnosti a hrán sú potvrdené oproti zvolenému kompozitu.

Pri opakovanej dodávke schváľte konštrukciu materiálu, vzor strihu a požiadavky na inštaláciu súčasne. Neskoršia zmena fólie, lepidla, rohože alebo stlačenia po inštalácii by sa mala posúdiť vzhľadom na dotknuté tepelné a akustické kritériá.

Otázky týkajúce sa hliníkového akustického tepelného štítu

Je akustický tepelný štít to isté ako protihluková rohož?

Nie nevyhnutne. Absorpcia zvuku, izolácia zvuku a tlmenie vibrácií sú rôzne funkcie. Porovnajte konštrukciu a nameranú vlastnosť a nespoliehajte sa na výrazy zvukotesný alebo protihlukový v popise produktu.

Je perforovaná fólia vždy lepšou voľbou?

Nie. Môže zlepšiť akustický prístup k vhodnej vláknitej vrstve, no voľbu určuje kompletná konštrukcia, frekvenčný rozsah a prostredie. Porovnajte hotové vzorky a zohľadnite požiadavky na tepelnú odolnosť, znečistenie a trvanlivosť.

O koľko decibelov materiál zníži hluk?

Pre každú inštaláciu neexistuje univerzálna hodnota. Výsledok závisí od zdroja hluku, pokrytia, krytu, ciest úniku a polohy príjemcu. Dohodnite sa na teste na úrovni zariadenia, namiesto prepočtu koeficientu absorpcie materiálu na garantované zníženie v decibeloch.

Môže BSTFLEX dodať zákazkové akustické tepelné štíty?

Áno. Požiadavky na dosky a vysekávané diely je možné posúdiť na základe navrhnutej konštrukcie a výkresu. Spolu s rozmermi predložte aj tepelné a akustické ciele, aby výber materiálu a schválenie vzorky zodpovedali finálnej aplikácii.
