Výfuková hadica nezávislého kúrenia na naftu: 24 mm vs 25 mm, dĺžka, svorky a požiadavky na inštaláciu

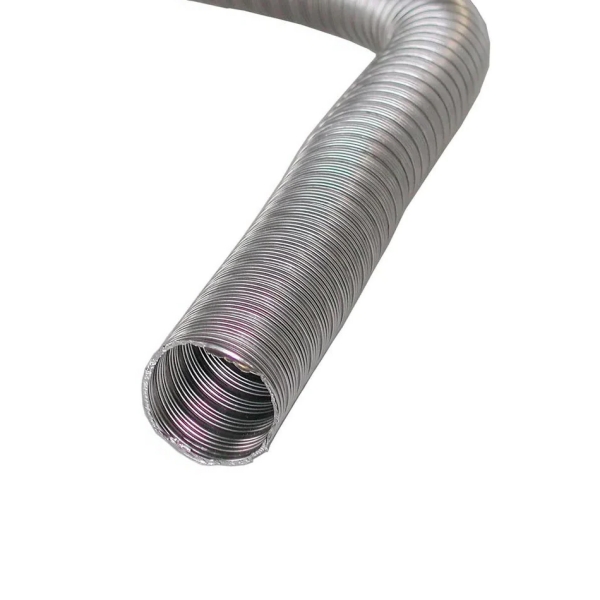

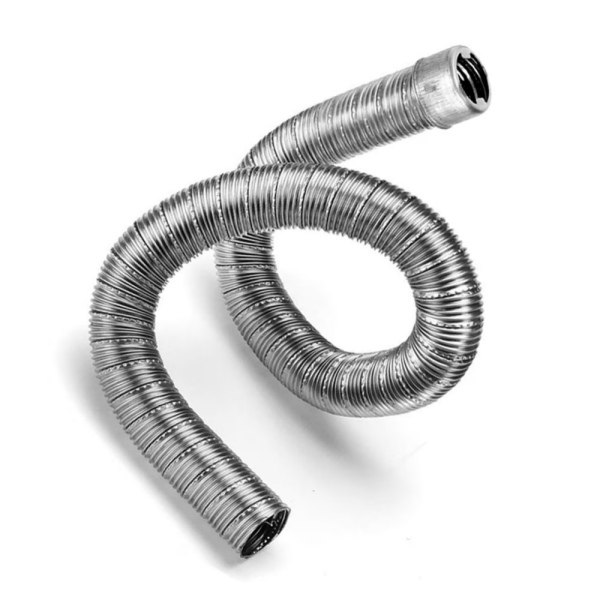

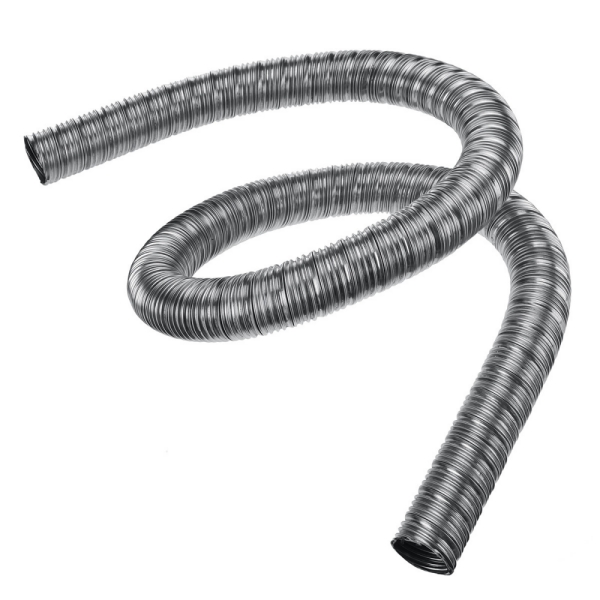

A výfuková hadica nezávislého kúrenia na naftu je flexibilné kovové potrubie používané na strane výfukových plynov systému naftového teplovzdušného kúrenia alebo nezávislého kúrenia. Odvádza horúce výfukové plyny preč z výstupu ohrievača smerom k tlmiču výfuku, miestu vypúšťania alebo námornému výfuku. Pre bezpečnú a spoľahlivú inštaláciu si kupujúci musia pred objednaním overiť správny priemer, dĺžku, typ svorky, štýl konektora a požiadavku na tepelnú ochranu.
Dve z najbežnejších vyhľadávaných veľkostí sú výfukové potrubie naftového kúrenia 24 mm a výfuková hadica naftového kúrenia 25 mm. Tieto veľkosti sú blízke, ale nemali by sa považovať za zameniteľné bez kontroly výstupu ohrievača, konektora a lícovania svoriek. Malá nezhoda priemeru môže spôsobiť netesnosť, zložitú inštaláciu, uvoľnené spoje alebo slabé pripojenie k tlmiču výfuku.
BSTFLEX dodáva Flexibilná výfuková hadica nezávislého kúrenia na naftu z nehrdzavejúcej ocele pre systémy nezávislého kúrenia, systémy kúrenia pre obytné autá, inštalácie lodného kúrenia, kúrenia kabíny kamiónov, vedenie výfuku generátorov a súpravy kúrenia OEM. Tento produkt je súčasťou Hliníková ochranná hadica proti teplu a potrubie na teplý vzduch kategória.
Prečo je nutné výfukovú hadicu 24 mm a 25 mm starostlivo skontrolovať
Rozdiel medzi 24 mm a 25 mm sa zdá malý, ale na výfukovom pripojení záleží. Výfukové potrubie naftového kúrenia musí bezpečne pasovať na výstup ohrievača, konektor, svorku a vstup tlmiča. Ak je potrubie príliš malé, nemusí správne dosadať na konektor. Ak je príliš veľké, svorka nemusí spoj správne utesniť.
Pri nákupe B2B by kupujúci nemal do dopytu písať iba „24 mm“ alebo „25 mm“. Najbezpečnejšia špecifikácia zahŕňa vnútorný priemer, vonkajší priemer, ak sa vyžaduje, dĺžku hadice, štruktúru steny, typ konektora, požiadavku na svorku a to, či sa výfukové potrubie pripája k tlmiču výfuku alebo lodnému výfuku.
Pred výberom výfukovej hadice 24 mm alebo 25 mm potvrďte:
- Vonkajší priemer výfuku ohrievača alebo veľkosť konektora.
- Vnútorný priemer pôvodnej výfukovej hadice, ak vymieňate starú hadicu.
- Štýl svorky a rozsah dotiahnutia.
- Priemer vstupu a výstupu tlmiča výfuku.
- Požadovaná dĺžka hadice a smer vedenia.
- Či je v blízkosti citlivých častí potrebný izolačný návlek alebo tepelná ochrana.
Výfuková hadica nezávislého kúrenia na naftu 24 mm vs 25 mm
Výfukové hadice s priemerom 24 mm aj 25 mm sa používajú v aplikáciách výfukov ohrievačov. Správny výber závisí od skutočného výstupu ohrievača a komponentov výfukového systému, nielen od menovitého výkonu ohrievača alebo názvu produktu.
| Položka | Výfukové potrubie naftového kúrenia 24 mm | Výfuková hadica naftového kúrenia 25 mm |
|---|---|---|
| Typické vyhľadávanie kupujúceho | výfukové potrubie naftového kúrenia 24 mm, výfuková hadica z nehrdzavejúcej ocele 24 mm | výfuková hadica naftového kúrenia 25 mm, výfukové potrubie nezávislého kúrenia 25 mm |
| Hlavné použitie | Vedenie výfuku kompaktného ohrievača a prívod pre súpravu ohrievača | Výfukové systémy pre vozidlá, obytné autá, lode a prídavné ohrievače |
| Hlavné riziko | Môže byť príliš tesná, ak vývod alebo konektor vyžaduje väčšie prispôsobenie | Môže byť príliš voľná, ak je pôvodný systém navrhnutý na menšie potrubie |
| Čo treba zmerať | Vývod ohrievača, vonkajší priemer konektora, vstup tlmiča výfuku a vnútorný priemer starej hadice | Vývod ohrievača, vonkajší priemer konektora, vstup tlmiča výfuku a vnútorný priemer starej hadice |
| Odporúčaný spôsob nákupu | Zadajte presný vnútorný priemer a dĺžku, plus požiadavku na svorku a konektor | Zadajte presný vnútorný priemer a dĺžku, plus požiadavku na svorku a konektor |
Ako zmerať priemer výfukovej hadice naftového ohrievača
Dimenzovanie výfukovej hadice by sa malo začínať od bodu pripojenia. Vývod ohrievača, konektor a tlmič výfuku je nutné zmerať pred sériovou výrobou. Ak má kupujúci pôvodnú hadicu, zmerajte vnútorný aj vonkajší priemer a potom poskytnite fotografie znázorňujúce pripojenie hadice k systému ohrievača.
| Miesto merania | Čo treba zmerať | Prečo na tom záleží |
|---|---|---|
| Výfukový vývod ohrievača | Vonkajší priemer vývodu alebo priemer konektora | Určuje, či sa výfuková hadica zmestí na vývod alebo sa k nemu pripojí. |
| Pôvodná výfuková hadica | Vnútorný a vonkajší priemer hadice | Užitočné pre objednávky náhradných dielov a výrobu na základe vzoriek. |
| Tlmič výfuku | Priemer vstupu a výstupu | Zabezpečuje správne upnutie spojenia hadice a tlmiča výfuku. |
| Konektor alebo adaptér | Obidve strany konektora | Zabraňuje nezhodám, keď systém používa rôzne veľkosti potrubí. |
| Rozsah svorky | Veľkosť svorky a rozsah utiahnutia | Potvrdzuje, či svorka dokáže utesniť spoj hadice a konektora. |
Výber správnej dĺžky výfukovej hadice
Dĺžka výfukovej hadice ovplyvňuje usporiadanie inštalácie, priestor na vedenie a balenie. Príliš krátka hadica môže ťahať za konektor alebo tlmič výfuku. Príliš dlhá hadica si môže vyžadovať zbytočné ohyby a sťažiť vedenie.
V prípade OEM súprav ohrievačov by sa pevné dĺžky mali definovať pred výrobou. Pre distribútorov môže byť hromadná dodávka alebo výfuková hadica narezaná na mieru praktickejšia. Pre lodné systémy ohrievačov by sa trasa mala potvrdiť od vývodu ohrievača po konečné miesto výstupu výfuku pred objednaním.
| Formát dodávky | Najlepšie pre | Poznámka pre kupujúceho |
|---|---|---|
| Pevná dĺžka súpravy | OEM súpravy ohrievačov, náhradné balenia a príslušenstvo s vlastnou značkou | Tolerancia dĺžky a spôsob balenia by mali byť definované pred začiatkom výroby. |
| Vlastná rezná dĺžka | Špeciálne inštalácie, námorné systémy a projekty zariadení | Poskytnite fotografie trasy, polohu výstupu a umiestnenie tlmiča výfuku. |
| Veľkoobjemová dodávka | Distribútori, dielne a montážne firmy | Umožňuje rezanie na mieste, ale vyžaduje správne náradie a manipuláciu. |
Požiadavky na svorky a konektory
Svorky a konektory nie sú druhoradé detaily. Určujú, či je možné výfukovú hadicu bezpečne namontovať a správne utesiť. Pri objednávaní výfukovej hadice pre dieselové kúrenie by si kupujúci mali overiť, či potrebujú iba hadicu, hadicu so svorkami, hadicu s konektormi alebo kompletné príslušenstvo k výfuku.
| Príslušenstvo | Hlavná funkcia | Čo je potrebné potvrdiť |
|---|---|---|
| Výfuková svorka | Upevňuje výfukovú hadicu k výstupu ohrievača, konektoru alebo tlmiču výfuku | Veľkosť svorky, rozsah utiahnutia a množstvo na jednu hadicu |
| Výfukový konektor | Spája časti hadice alebo prispôsobuje hadicu inému komponentu | Vonkajší priemer konektora, vnútorný priemer hadice a usporiadanie spoja |
| Tlmič výfuku | Znižuje hluk výstupu výfuku v systéme kúrenia | Priemer vstupu a výstupu tlmiča výfuku |
| Izolačný návlek | Chráni okolité komponenty pred sálavým teplom v blízkosti výfukovej hadice | Vnútorný priemer návleku, dĺžka, vystavenie teplu a poloha trasy |
| Výfuková koncovka | Podporuje konečný odvod výfukových plynov pri inštaláciách vo vozidlách alebo plavidlách | Priemer pripojenia, materiál a montážna poloha |
Požiadavky na inštaláciu pre systémy karavanov, lodných a nezávislých kúrení
Trasa výfukového potrubia by mala byť naplánovaná pred odrezaním hadice. Trasa musí umožňovať bezpečnú montáž, správne pripojenie k príslušenstvu a dostatočný odstup od materiálov citlivých na teplo. V stiesnených systémoch môže byť potrebná tepelná ochrana okolo okolitých káblov, hadíc, panelov alebo izolačných materiálov.
Pred zvolením dĺžky hadice overte polohu výstupu, vedenie v spodnej časti, vôľu rámu a okolité panely.
Overte priemer hadice, výfukovú koncovku, miesto vypúšťania a či je v blízkosti štruktúr kabíny potrebný ochranný návlek.
Používajte pevné dĺžky hadíc, zodpovedajúce svorky a konzistentné balenie príslušenstva pre opakovateľnú montáž súpravy.
Pri navrhovaní dĺžky náhradného výfukového potrubia skontrolujte vibrácie, montážne konzoly a prístup pre servis.
Overte priemer výstupu výfuku, teplotu trasy a či sa vyžaduje dodatočná izolácia alebo tienenie.
Pred sériovou výrobou definujte veľkosť hadice, dĺžku, súpravu svoriek, balenie a súpravu príslušenstva.
Kedy použiť izoláciu výfuku alebo tepelnú ochranu
Nerezová výfuková hadica odvádza horúci výfukový plyn. Ak prechádza v blízkosti plastových dielov, káblov, palivových vedení, gumových hadíc, panelov, izolačných materiálov alebo uzavretých konštrukcií kabíny, môže byť potrebná dodatočná tepelná ochrana. To môže zahŕňať izolačný návlek výfuku, tepelne reflexný návlek, lokálnu reflexnú pásku alebo materiál tepelného štítu výfuku.
Správna metóda tepelnej ochrany závisí od vystavenia teplote, vôle, servisného priestoru a okolitých materiálov. Pri aplikáciách na strane výfuku nepoužívajte izoláciu potrubia teplého vzduchu ako náhradu za tepelnú ochranu výfuku, pokiaľ nie je materiál špecifikovaný pre dané podmienky.
- Tepelnú ochranu výfuku použite vtedy, keď sa potrubie nachádza v blízkosti citlivých komponentov.
- Pred zakrytím vlnkovej výfukovej hadice skontrolujte vnútorný priemer návleku.
- Pred pridaním izolácie skontrolujte vôľu vedenia, pretože konečný vonkajší priemer sa zväčší.
- Pri OEM súpravách definujte, či sa izolácia dodáva voľne alebo vopred nainštalovaná.
- V popise produktov oddelte ochranu na strane výfuku od izolácie potrubia na teplý vzduch.
Bežné chyby pri objednávaní
Výfuková hadica na dieselový ohrievač je funkčným komponentom výfuku. Chyby pri výbere zvyčajne vznikajú vtedy, keď kupujúci používa iba všeobecný názov bez potvrdenia skutočných rozmerov systému.
- Zámena 24 mm a 25 mm bez merania: vždy potvrďte priemer výstupu ohrievača, konektora a tlmiča.
- Objednanie hadice bez svoriek: hadica môže doraziť správne, ale inštaláciu nemožno dokončiť úhľadne bez zodpovedajúcich svoriek.
- Ignorovanie pripojenia tlmiča: veľkosť vstupu a výstupu tlmiča sa musí zhodovať s hadicou alebo konektorom.
- Používanie termínov pre rozvody teplého vzduchu pre diely výfuku: výfuková hadica vedie spaliny; rozvody teplého vzduchu prenášajú vzduch v kabíne.
- Výber príliš dlhej hadice:zbytočné ohyby môžu skomplikovať vedenie a balenie.
- Zabudnutie na tepelnú ochranu:blízke káble, hadice a panely môžu vyžadovať návlek alebo štít.
Súvisiace produkty BSTFLEX
Výfuková hadica naftového kúrenia patrí do výfukovej časti systému kúrenia. Môže sa propagovať spolu s produktmi tepelnej ochrany, izolácie výfuku a vedenia teplého vzduchu, ale každý produkt by mal byť jasne oddelený podľa polohy v systéme.
- Flexibilná výfuková hadica naftového kúrenia z nehrdzavejúcej ocele pre dodávku 22 mm, 24 mm, 25 mm, 30 mm a zákazkových výfukových potrubí kúrenia.
- Hliníková trubica na tepelnú ochranu a vedenie teplého vzduchu pre potrubie kúrenia, trubicu na tepelnú ochranu, potrubie súvisiace s výfukom a produkty tepelného manažmentu.
- Izolácia tepelného štítu výfukupre aplikácie tepelnej ochrany výfukového potrubia, výfuku ohrievača a motora.
- Hliníkom potiahnutý sklolaminátový tepelne reflexný návlekpre ochranu pred sálavým teplom okolo hadíc, káblov a trubiek.
- Samolepiaca hliníková tepelne reflexná páskapre lokálne omotávanie, tesnenie a reflexnú ochranu.
Vyžiadajte si výfukovú hadicu dieselového ohrievača podľa priemeru, dĺžky a sady príslušenstva
BSTFLEX dodáva nerezové výfukové hadice pre dieselové ohrievače, 24 mm výfukové potrubie dieselového ohrievača, 25 mm výfukové potrubie parkovacieho kúrenia, lodné výfukové hadice pre dieselové ohrievače a vlastné flexibilné výfukové hadice pre súpravy ohrievačov, obytné autá, lode, nákladné autá a projekty smerovania výfuku OEM.
- 22 mm, 24 mm, 25 mm, 30 mm a vlastné veľkosti výfukových hadíc
- Vlastná dĺžka rezu, pevná dĺžka súpravy alebo hromadná dodávka
- Konštrukcia flexibilného vlnovcového výfukového potrubia z nehrdzavejúcej ocele
- Možnosti svoriek, konektorov, tlmičov a izolačných návlekov
- K dispozícii je súkromná značka, vrecko na príslušenstvo a balenie do OEM škatúľ
- Sériová výroba pre výrobcov a distribútorov súprav ohrievačov
Záver
Výber výfukovej hadice naftového kúrenia nie je len otázkou 24 mm alebo 25 mm. Kupujúci by si pred objednaním mali overiť priemer výstupu ohrievača, vnútorný priemer výfukovej hadice, pripojenie tlmiča, rozsah svoriek, požadovanú dĺžku, trasu vedenia a požiadavku na tepelnú ochranu.
BSTFLEX môže dodať flexibilnú výfukovú hadicu naftového kúrenia z nehrdzavejúcej ocele v štandardných a vlastných veľkostiach, so svorkami, konektormi, izolačnými návlekmi a OEM balením podľa požiadaviek projektu. Pre presnú cenovú ponuku pošlite požadovaný priemer, dĺžku, podrobnosti o pripojení, fotografie aplikácie a zoznam príslušenstva.
Produkt si môžete pozrieť tu: BSTFLEX Flexible Stainless Steel Diesel Heater Exhaust Hose.
FAQ: Výber výfukovej hadice naftového kúrenia
Je 24 mm výfukové potrubie naftového kúrenia rovnaké ako 25 mm výfuková hadica naftového kúrenia?
Nie. Veľkosti sú si blízke, ale nemali by sa považovať za rovnaké bez kontroly výstupu ohrievača, konektora, svorky a vstupu tlmiča. Pred objednaním vždy potvrďte skutočný vnútorný priemer a veľkosť pripojenia.
Ako si mám vybrať správnu dĺžku výfukovej hadice naftového kúrenia?
Zmerajte trasu od výfuku ohrievača po tlmič, bod vypúšťania alebo koncovú výstupnú tvarovku. Vyhnite sa zbytočne dlhým trasám a potvrďte, či je hadica dodávaná ako pevná dĺžka, dĺžka narezaná na mieru alebo hromadná dodávka.
Potrebujem svorky k výfukovej hadici naftového kúrenia?
Vo väčšine inštalácií sú potrebné svorky na zaistenie hadice k výstupu ohrievača, konektoru alebo tlmiču. Veľkosť svorky a rozsah dotiahnutia by mali zodpovedať hadici a tvarovke.
Je výfuková hadica naftového kúrenia to isté ako potrubie na teplý vzduch?
Nie. Výfuková hadica naftového kúrenia odvádza spaliny. Potrubie na teplý vzduch prenáša ohriaty vzduch z kabíny z výstupu ohrievača do kabíny alebo priestoru.
Môže byť výfuková hadica dodaná s izolačným návlekom?
Áno. BSTFLEX môže dodať výfukovú hadicu s kompatibilným izolačným návlekom alebo výrobkami na tepelnú ochranu, keď je trasa výfuku blízko komponentov citlivých na teplo.
Aké informácie sú potrebné na cenovú ponuku?
Uveďte vnútorný priemer výfukovej hadice, požadovanú dĺžku, požiadavku na materiál, potrebu svoriek alebo konektorov, veľkosť pripojenia tlmiča, aplikáciu, spôsob balenia a množstvo objednávky.
