Veľkosti hliníkových plechov pre tepelné štíty na OEM výrobu

Objednávanie materiálu hliníkového tepelného štítu iba v štvorcových metroch nehovorí dodávateľovi, ako efektivne prejde výrobným procesom zákazníka. Rozmery plechu ovplyvňujú výťažnosť prírezov, odpad z orezávania, orientáciu vzoru, tvárnenie, balenie a v konečnom dôsledku aj náklady na každý hotový tepelný štít.

Pre program OEM preto najužitočnejšia veľkosť plechu hliníkového tepelného štítu nemusí byť nevyhnutne najväčší dostupný plech. Je to veľkosť, ktorá produkuje požadované prírezy s kontrolovaným odpadom a hodí sa do procesu rezania, lisovania a manipulácie zákazníka.

BSTFLEX dodáva tlačený plech z hliníkového tepelného štítu pre automobilové výfuky, motorový priestor, podvozok a iné aplikácie tepelnej ochrany. Štandardné uvedené veľkosti zahŕňajú 300 × 500 mm, 500 × 500 mm a 500 × 700 mm. Pre požiadavky OEM mimo týchto formátov uveďte požadované rozmery a výrobné množstvo na posúdenie projektu.

Začnite s hotovým tepelným štítom, nie so surovým plechom

Správna veľkosť surového materiálu by sa mala vyvíjať spätne od hotového komponentu.

Zákazník vyrábajúci plochú bariéru môže potrebovať o niečo viac ako orezávanie po obvode. Trojrozmerný automobilový tepelný štít môže vyžadovať dodatočný materiál pre ohyby, príruby, montážne úchytky, tvarované hrany a konečné orezávanie.

To znamená, že tri rozmery by sa mali udržiavať oddelene:

• Rozmery hotového tepelného štítu
• Rozmery plochého prírezu pred tvárnením
• Rozmery zakúpeného plechu

Zriedka sú totožné.

Ak má napríklad hotový štít rozmery 420 × 280 mm, objednanie materiálu presne v tejto veľkosti nemusí ponechať žiadnu rezervu pre okrajové zahnutia, pridržiavacie oblasti alebo konečné orezávanie. Prírez by sa mal najprv vyvinúť z procesu tvárnenia a zakúpený plech by sa potom mal vybrať z usporiadania prírezu.

Štandardné veľkosti plechov hliníkového tepelného štítu BSTFLEX

Aktuálny rad lisovaných hliníkových tepelných bariérových plechov BSTFLEX uvádza nasledujúce štandardné rozmery panelov:

Tieto rozmery poskytujú praktické východiskové body. Nemali by sa vykladať ako jediná možná požiadavka OEM. Ak výrobné množstvá odôvodňujú iný formát materiálu, uveďte požadovanú veľkosť v dopyte (RFQ), aby bolo možné potvrdiť realizovateľnosť dodávky.

Čo znamená „hliníkový tepelný štít narezaný na mieru“?

Slovné spojenie hliníkový tepelný štít narezaný na mieru môže odkazovať na niekoľko veľmi odlišných fáz dodávky.

Kupujúci môže požadovať:

• Obdĺžnikový plech narezaný na zadané vonkajšie rozmery
• Obdĺžnikový výrobný polotovar pripravený na lisovanie
• Tvarovo narezaný plochý polotovar
• Materiálový panel, ktorý si zákazník nareže a vytvaruje vo vlastnej réžii

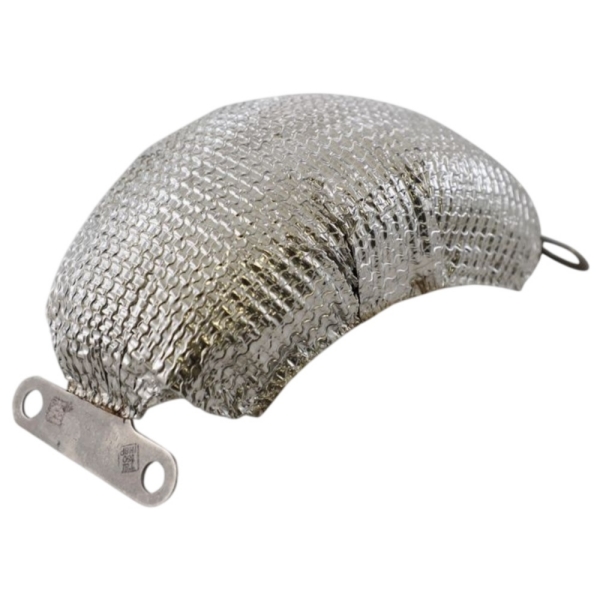

• Kompletne vytvarovaný automobilový tepelný štít

Tieto položky by nemali mať rovnaký popis v cenovej ponuke.

Pri odosielaní dopytu uveďte presnú požadovanú dodaciu podmienku. Ak je potrebný iba surový plech, uveďte rozmery plechu. Ak sa od dodávateľa vyžaduje, aby vyrezal hotový obrys, poskytnite kontrolovaný výkres. Ak sa vyžaduje aj tvarovanie, dodajte okrem geometrie polotovaru aj výkres hotového komponentu.

Ako vypočítať požadovanú veľkosť polotovaru

Plochý polotovar musí obsahovať dostatok materiálu na vytvorenie všetkých prvkov v hotovom kryte.

Typické prvky ovplyvňujúce rozmery polotovaru zahŕňajú:

• Ohnuté hrany
• Zahnuté príruby
• Montážne úchytky
• Lisované alebo zakrivené časti
• Príruby otvorov
• Polohovacie prvky
• Oblasti orezávania po tvarovaní

Pri jednoduchých ohyboch môžu konštruktéri vypočítať počiatočný polotovar z geometrie ohybu a potom ho overiť skúšobným tvarovaním. Zložité lisované kryty zvyčajne vyžadujú prácu na vývoji polotovaru na základe skutočného správania nástrojov a materiálu.

Nepridávajte ľubovoľné percento ku každej strane hotového komponentu a nepovažujte to za výrobný polotovar. Ďalší materiál by mal mať definovaný účel.

Pozrite sa na orezávanie po tvarovaní

Niektoré geometrie tepelných štítov sa ľahšie ovládajú, keď je diel najprv vytvarovaný a až potom orezaný.

V týchto prípadoch počiatočný polotovar zámerne obsahuje prebytočný materiál okolo vybraných hrán. Tento materiál poskytuje priestor pre odchýlky pri tvarovaní a dá sa odstrániť po tom, čo diel dosiahne svoj konečný trojrozmerný tvar.

Výkres by mal rozlišovať:

• Hrana konečného produktu
• Hrana polotovaru pred tvarovaním
• Dočasná pridržiavacia alebo polohovacia oblasť
• Orezová čiara po tvarovaní

Bez tohto rozlíšenia by nákupca mohol porovnávať cenové ponuky pre dva zdanlivo rovnaké plechy, hoci jeden dodávateľ započítal potrebný procesný materiál a druhý nie.

Na výťažnosti plechu záleží viac ako len na samotnej ploche plechu

Nákupcovia OEM by mali vyhodnotiť, koľko použiteľných polotovarov je možné vyrobiť z každého zakúpeného plechu.

Uvažujme o dvoch formátoch plechu s podobnou celkovou plochou. Ak jeden umožňuje efektívne rozložiť štyri polotovary, zatiaľ čo druhý vyprodukuje len tri kvôli smeru vzoru alebo okrajovým prídavkom, nižšia cena za štvorcový meter nemusí znamenať nižšie náklady na jeden tepelný štít.

Užitočné porovnanie materiálových nákladov je preto:

Náklady na zakúpený plech ÷ počet vyhovujúcich polotovarov vyrobených z tohto plechu

Potom prirátajte príslušné náklady na rezanie, orezávanie a manipuláciu so šrotom.

Pri opakovaných programoch pošlite dodávateľovi výkres rozloženia dielov (nesting), ak je to možné. Diskusie o veľkosti plechu sú tak oveľa presnejšie než uvádzanie len približnej plochy hotového dielu.

Orientácia vzoru môže ovplyvniť schému rezania

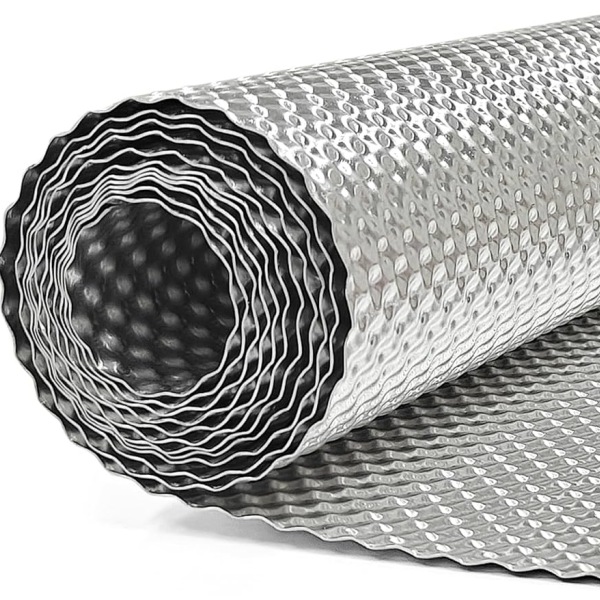

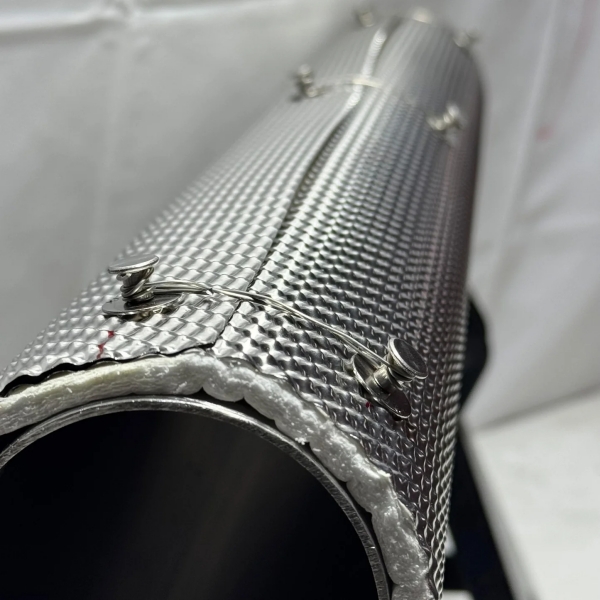

Materiál tepelného štítu z reliéfneho hliníka má trojrozmerný povrch namiesto hladkého rovného povrchu. V závislosti od zvoleného vzoru a následnej tvárniacej operácie môže byť nutné zachovať konzistentnú orientáciu od jedného výlisku k druhému.

Ak je orientácia dôležitá, zreteľne ju vyznačte na čistom výkrese.

Užitočné informácie o výkrese môžu zahŕňať:

• Smer vzoru
• Strana zdroja tepla
• Orientácia vozidla
• Smer tvarovania
• Referenčná hrana

Neotáčajte polotovary počas hniezdenia len na zvýšenie výťažnosti materiálu, ak schválený komponent vyžaduje kontrolovanú orientáciu.

Hrúbku základného kovu udržujte oddelene od celkovej vytlačenej výšky

Pri diskusii o veľkostiach hliníkových plechov tepelných štítov si hrúbka vyžaduje vlastnú definíciu.

Hrúbka pôvodného hliníkového plechu a celková výška vytlačeného profilu nie sú nevyhnutne rovnakým rozmerom. Hlboko textúriovaný materiál zaberá väčší trojrozmerný priestor, než naznačuje len hrúbka základného kovu.

V prípade špecifikácie OEM presne identifikujte, ktorý rozmer sa kontroluje.

Typické oblasti zahŕňajú:

Použitie slova „hrúbka“ pre všetky štyri rozmery môže viesť k chybám pri nákupe.

Zvoľte veľkosť hárku podľa výrobného procesu

Ručná výroba prototypov

Prototypové dielne často uprednostňujú dobre spracovateľné tabule, ktoré možno značiť, rezať a tvarovať bez špecializovaného zariadenia na manipuláciu s materiálom.

Menší štandardný panel môže byť užitočný tam, kde je potrebné vyhodnotiť len jeden alebo dva štíty pred dokončením výrobného polotovaru.

Dávkové rezanie

Pri opakovanej výrobe s použitím profilového rezania alebo vysekávania sa priorita presúva na využitie materiálu a konzistentnú orientáciu výstrižkov.

Rozmery plechu by mali byť prispôsobené rozvrhnutiu gniedovania a rezaciemu zariadeniu. Veľké nevyužité okraje sú opakujúcim sa nákladom, nielen odpadom z prototypu.

Lisovanie a tvarovanie

Pri lisovanom automobilovom tepelnom štíte by sa rozmery výstrižku mali navrhnúť s ohľadom na proces tvarovania. Materiál potrebný na ťahanie, vytvorenie príruby alebo konečné orezanie musí zostať k dispozícii, kým nie je príslušná operácia dokončená.

Ak zákazník požaduje hotový lisovaný diel namiesto surového hliníkového plechu, poskytnite kompletný výkres a definujte rozsah dodávky samostatne.

Štandardný plech alebo vlastný plech pre hliníkový tepelný štít?

Štandardný panel je často najvhodnejšou voľbou pre vývojové množstvá, servisné diely a výrobu v menších objemoch. Poskytuje známy počiatočný formát bez vytvorenia novej požiadavky na veľkosť materiálu.

Projektovo špecifický plech alebo výstrižok sa stáva atraktívnejším, keď:

• Výrobné množstvo je významné
• Štandardné panely vytvárajú nadmerný odpad
• Polotovar je podstatne väčší než uvedené štandardné rozmery
• Definovaná šírka zlepšuje efektivitu usporiadania
• Výrobná linka vyžaduje kontrolovaný vstupný formát
• Balenie alebo automatizovaná manipulácia vyžaduje konzistentné rozmery

Dostupnosť neštandardných rozmerov by mala byť potvrdená počas cenovej ponuky pre požadovanú zliatinu, vytvrdenie, vzor, hrúbku a množstvo. Nepredpokladajte, že každý možný rozmer možno vyrobiť z každej kombinácie materiálov.

Kedy by mali kupujúci požiadať o hliníkové polotovary tepelných štítov?

Nákup polotovarov namiesto celých tabúľ môže znížiť interné rezanie, keď sú geometria komponentu a výrobný proces už stabilné.

Tento prístup môže byť zmysluplný pre:

• Dodávateľov prvého stupňa s vyhradenými tvárniacimi operáciami
• Výrobcov výfukov
• Lisovne automobilových tepelných štítov
• Montážne závody bez vlastného delenia plechu
• Opakované programy náhradných dielov

Polotovar však pridáva hodnotu len vtedy, keď je jeho geometria pod kontrolou.

Nákupný výkres by mal definovať rozmery, tolerancie, základne, polomery rohov, prípadné otvory, orientáciu vzoru a požiadavky na hrany.

Plechový materiál a hotový tepelný štít sú rôzne nákupné položky

BSTFLEX dodáva materiál na hliníkové tepelné štíty, ale niektoré projekty vyžadujú hotový kovový tepelný štít namiesto plechu v kotúčoch alebo tabuliach.

Tieto dopyty udržiavajte oddelené.

Dopyt na materiál: zliatina, temperovanie, hrúbka základného kovu, vzor, rozmery plechu, množstvo a balenie.

Dopyt na polotovar: všetky podrobnosti o materiáli plus výkres polotovaru, tolerancie profilu a požiadavky na hrany.

Dopyt na hotový tepelný štít: kompletný výkres komponentu, tvarovacia geometria, otvory, podrobnosti montáže, rozhrania a požiadavky na overenie.

Pre tvarované kovové komponenty si zákazníci môžu pozrieť aj sortiment BSTFLEX plechových lisovaných tepelných štítov.

Balenie veľkých alebo tenkých tabúľ hliníkových tepelných štítov

Balenie by malo chrániť viac než len viditeľný povrch.

Tenké lisované panely môžu byť poškodené nekontrolovanou manipuláciou, pomliaždenými hranami alebo ťažkými predmetmi umiestnenými na vrchu balenia. Definujte balenie podľa rozmerov a procesu prebierky u zákazníka.

Pre objednávka OEM zahŕňa užitočné informácie o balení:

• Hárkov na balenie
• Požadovaná orientácia
• Požiadavky na prekladanie, ak sú uplatniteľné
• Ochrana hrán
• Číslo dielu zákazníka
• Identifikácia šarže
• Formát štítku
• Maximálna prípustná hmotnosť balenia, ak je špecifikovaná

Požiadavky na balenie by sa mali dohodnúť pre konkrétny produkt. Vhodné balenie pre hárok 300 × 500 mm nemusí byť vhodné pre oveľa väčší zákazkový panel.

Ako napísat dopyt na hliníkový plech tepelného štítu (RFQ)

Presný dopyt umožňuje porovnávať cenové ponuky za rovnakých podmienok.

Často kladené otázky

Aké veľkosti sú k dispozícii pre hliníkový plech tepelného štítu BSTFLEX?

Aktuálna ponuka produktov BSTFLEX uvádza reliéfne hliníkové plechy tepelného štítu s rozmermi 300 × 500 mm, 500 × 500 mm a 500 × 700 mm. V prípade projektu OEM, ktorý vyžaduje iný formát, uveďte požadované rozmery a množstvo, aby bolo možné posúdiť dostupnosť.

Môže byť hliníkový plech tepelného štítu narezaný na mieru?

Áno. Materiál je navrhnutý tak, aby sa dal rezať, ohýbať a tvarovať na výrobu tepelných bariér. Pri opakoveanej výrobe definujte, či ide o obdĺžnikový plech, plochý prírez alebo hotový tvarovaný diel, pretože každý z nich vyžaduje iné údaje pre nákup.

Mám objednať plech rovnakej veľkosti ako hotový tepelný štít?

Nie nevyhnutne. Tvarovanie, ohnuté okraje, montážne úchytky a konečné orezanie môžu vyžadovať väčší počiatočný prírez. Pred výberom zakúpenej veľkosti plechu navrhnite plochý prírez z hotovej geometrie.

Čo je to prírez hliníkového tepelného štítu?

Prírez je plochý kus materiálu pripravený na následné tvarovanie alebo montáž. Môže byť obdĺžnikový alebo profilovo rezaný v závislosti od výrobného procesu. Jeho rozmery by sa mali kontrolovať oddelene od rozmerov hotového tepelného štítu.

Je väčší hliníkový plech tepelného štítu vždy lacnejší pre výrobu?

Nie. Efektivita nákupu závisí od výťažnosti použiteľného prírezu, odpadu z rezania, orientácie vzoru, manipulácie a výrobného procesu zákazníka. Porovnajte náklady na akceptovateľný prírez, a nie len na plochu plechu.

Môžu byť rôzne časti tepelného štítu vnorené na jednom plechu?

Áno, ak to dovoľuje ich geometria, orientácia vzoru a výrobné požiadavky. Usporiadanie hniezdenia môže zlepšiť využitie materiálu pri opakovanej OEM výrobe.

Môže BSTFLEX dodávať hotové hliníkové automobilové tepelné štíty?

BSTFLEX podporuje projekty OEM tepelnej ochrany a výrobu kovových tepelných štítov. Požiadavky na hotové diely by sa mali naceniť na základe výkresov alebo vzoriek, aby sa správne definoval materiál, tvarovanie, rezanie a rozsah kontroly.

Vyžiadajte si hliníkový plech tepelného štítu pre OEM výrobu

Pre štandardný panel si pozrite aktuálne BSTFLEX Embossed Aluminum Thermal Barrier Sheet veľkosti a identifikujte formát, ktorý vyhovuje vašim požiadavkám na prototyp alebo výrobu.

Pre výrobné projekty odošlite plochý prírez a výkres hotového dielu, ak sú k dispozícii. Zahrňte zliatinu, popúšťanie, hrúbku základného kovu, reliéfny vzor, požadované rozmery, množstvo prototypov a očakávaný objem výroby.

Ak hliník nie je vhodný pre tepelné alebo mechanické požiadavky inštalácie, BSTFLEX dodáva aj embossed stainless steel heat shield material a Alloy 625 Inconel heat shield material pre iné prevádzkové podmienky.

Pošlite rozmery vášho hliníkového plechu tepelného štítu a dopyt (RFQ) spoločnosti BSTFLEXna posúdenie materiálu, veľkosti, vzorky a OEM výroby.
