Expandujúca výplň výfuku: Ako teplom aktivované sklolaminátové pláty vypĺňajú tlmič

Expandujúca výplň výfuku sa inštaluje v kompaktnej forme a je navrhnutá tak, aby po zahriatí uvoľnila svoju stlačenú štruktúru vlákien. V teplom uvoľňovanej vrstve zo sklených vlákien drží dočasné prešívanie textúrovanú sklenú priadzu pohromade počas manipulácie a montáže. Keď prešívanie stratí svoju obmedzovaciu funkciu, štruktúra vlákien sa môže otvoriť do priestoru, ktorý je pre ňu vyhradený vo vnútri tlmiča.

Dôležitý rozdiel je v tom, že výplň sa stáva objemnejšou bez toho, aby sa vytvorilo viac sklených vlákien. Jej výkon stále závisí od triedy materiálu, množstva výplne, geometrie komory a konečného rozloženia. Expandujúca vrstva nenahrádza určenie toho, koľko akustického materiálu tlmič potrebuje.

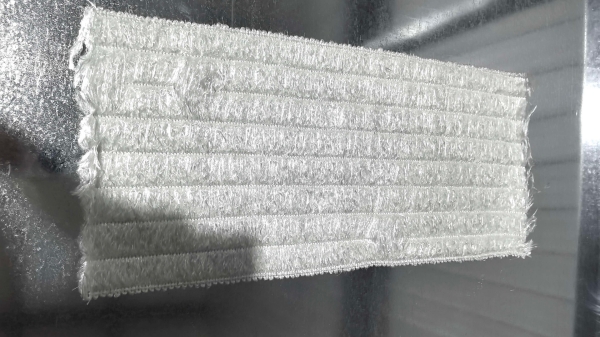

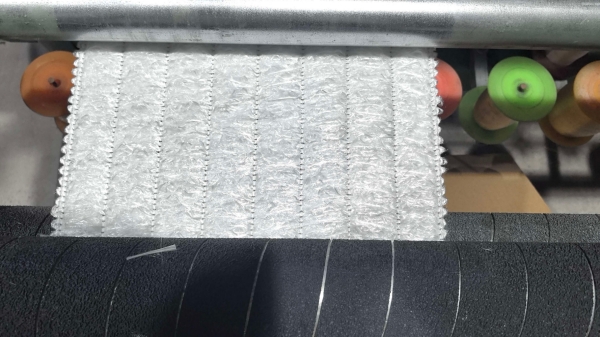

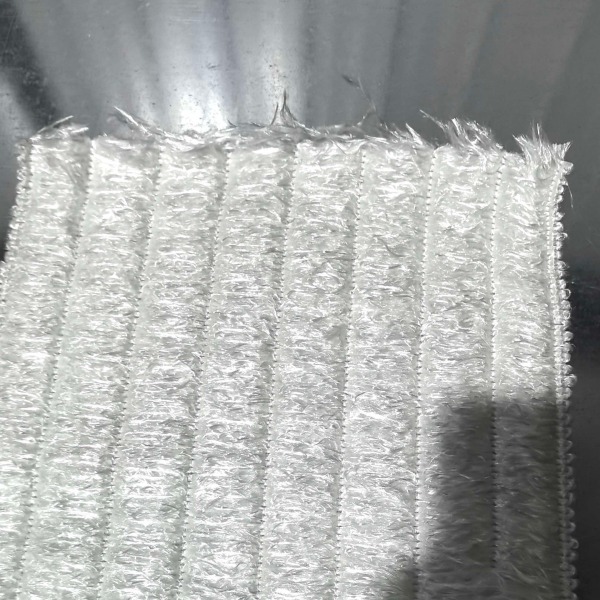

BSTFLEX Výplňová vrstva pre tlmič výfuku používa stlačenú, textúrovanú priadzu zo spojitých sklených vlákien s prešívaním s nízkym bodom topenia. Pre výrobcov výfukov, ktorí hodnotia túto konštrukciu, je východiskovým bodom vzťah medzi jej kompaktným inštalačným stavom a jej uvoľneným stavom počas prevádzky.

Čo sa v skutočnosti rozpína vo vnútri tlmiča?

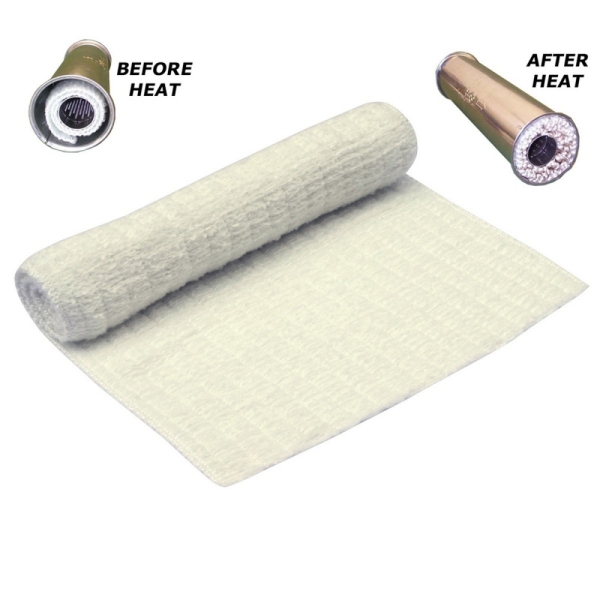

V tejto konštrukcii vytvára textúrovanie objemné usporiadanie sklených vlákien. Materiál je stlačený do ľahko manipulovateľnej vrstvy a dočasné prešívanie túto štruktúru obmedzuje. Teplo uvoľní toto obmedzenie, takže priadza môže získať späť svoj objem v rámci dostupného priestoru.

Nejde o tavenie skla do väčšieho tvaru, ani o reakciu intumescentnej peny. Podstatná zmena objemu pochádza z usporiadania vlákien. Termín samorozpínacia výplň tlmiča opisuje toto správanie pri uvoľnení; neznamená to, že materiál rastie donekonečna alebo automaticky vytvára správnu inštalovanú hustotu.

Od uvoľnenej vrstvy by sa nemalo očakávať, že sa po ochladení automaticky vráti do pôvodného prešitého stavu. Kompaktnú formu považujte za montážnu pomôcku, nie za reverzibilný mechanizmus, ktorý sa resetuje počas každého cyklu motora.

Prečo začať s kompaktnou výplňovou vrstvou tlmiča?

Pre montážnu linku je lákadlom praktickosť: definovaný kus materiálu možno umiestniť skôr, než vlákno dosiahne svoj uvoľnený objem. Kupujúci môže špecifikovať plochu rezu a hmotnosť namiesto toho, aby množstvo ponechal úplne na úsudku operátora.

Pri hodnotení expandujúcej výplňovej vrstvy tlmiča, porovnajte prácu potrebnú na prípravu, umiestnenie a uzavretie zostavy. Zaznamenajte, či vrstva prejde cez vkladací otvor, či sa zachytáva o vnútorné prvky a či zostáva v zamýšľanej polohe pred uzavretím plášťa.

To nerobí vrstvenú výplň univerzálne lepšou ako voľné vlákno alebo proces priameho plnenia. Poskytuje inú cestu k riadenej dávke vlákien. Ostatné materiály na výplň tlmičov a formáty dodávok zostávajú relevantné tam, kde vyhovujú existujúcemu zariadeniu a schválenému dizajnu tlmiča.

Plnenie oválnych, troj-oválnych a komôr s odsadeným jadrom

Medzera okolo perforovanej rúrky nie je vždy rovnomerná. Odsadená rúrka, oválny plášť alebo tvarovaná koncová časť vytvárajú oblasti s rôznymi radiálnymi vôľami. Pre tieto konštrukcie posúďte rozloženie kompaktnej výplne a priestor, do ktorého sa má uvoľniť.

Expandujúca výplň tlmiča možno hodnotiť tam, kde je kompaktná počiatočná forma užitočná na vyplnenie nepravidelnej dutiny. Nemožno však predpokladať, že uvoľnenie posunie vlákna cez priečku alebo okolo každej prekážky. Rozdeľte viackomorový tlmič na jeho skutočné plniace zóny a špecifikujte množstvo a umiestnenie pre každú zónu.

Skontrolujte úzku stranu odsadeného jadra, ako aj širšiu dutinu. Uspokojivá celková hmotnosť výplne nedokazuje, že obe oblasti obsahujú požadovaný materiál. Po dohodnutom cykle zahrievania skontrolujte skúšobnú zostavu, aby ste overili distribúciu, namiesto toho, aby ste sa spoliehali na vonkajší vzhľad uzavretého plášťa.

Expanzia neurčuje množstvo výplne

Existujú dve samostatné rozhodnutia: koľko vlákna dizajn vyžaduje a ako sa toto vlákno zavedie do komory. Tepelné uvoľnenie rieši druhé rozhodnutie. Neurčuje to prvé.

Priemerná inštalovaná hustota vlákien = hmotnosť suchých sklených vlákien / čistý objem pridelený tomuto vláknu.

Ak pevná vláknitá náplň po uvoľnení zaberá väčší objem, jej priemerná objemová hustota klesá. Tento aritmetický výpočet vám nepovie, či je výsledná hustota akusticky vhodná. Podobne aj komora, ktorá vyzerá plná, môže stále obsahovať príliš málo vlákien pre svoju schválenú špecifikáciu.

Použite existujúcu validovanú plniacu hmotnosť alebo stanovte cieľovú hodnotu prostredníctvom vývojového testovania. Nezmenšujte množstvo vláknitej náplne len preto, že náhradný materiál je opísaný ako samoexpandujúci.

Prepočítajte schválenú hmotnosť vlákien na dĺžku rezu

Keď je známa hmotnosť sklenených vlákien na jednotku plochy plošného materiálu, možno vypočítať požadovanú dĺžku rezu:

Dĺžka rezu v metroch = požadovaná hmotnosť sklenených vlákien v gramoch / (šírka plošného materiálu v metroch × plošná hmotnosť sklenených vlákien v g/m²).

Len pre ilustráciu predpokladajme, že projekt už schválil náplň vlákien 240 g, šírku plošného materiálu 0,40 m a plošnú hmotnosť sklenených vlákien 600 g/m². Vypočítaná dĺžka rezu je 240 / (0,40 × 600) = 1,00 m. Ide o hypotetické hodnoty vysvetľujúce výpočet, nie o špecifikáciu produktu BSTFLEX alebo odporúčanú hustotu plnenia.

Overte, či uvádzaná plošná hmotnosť zahŕňa iba sklenené vlákno alebo kompletný plošný materiál vrátane dočasného prešívania a akýchkoľvek iných zložiek. Použite rovnaký hmotnostný základ vo výkrese, výpočte a zázname o kontrole. Výsledok znova skontrolujte, ak rezanie, orezávanie alebo prekrývanie mení inštalované množstvo.

Šírka plošného materiálu a dĺžka ovinutia sú odlišné rozmery

Pri bežnom usporiadaní ovinutia jadra šírka plošného materiálu zodpovedá efektívnej dĺžke vyplnenia tlmiča, zatiaľ čo dĺžka rezu sa meria okolo jadra. Schválené usporiadanie musí túto orientáciu identifikovať; rozmer označený jednoducho ako „dĺžka“ môže inak znamenať pre dodávateľa a montážnika rôzne veci.

Pre výplň výfukového tlmiča objednanú na metre uveďte aj šírku a plošnú hmotnosť. Jeden meter dvoch rôznych plošných materiálov nemusí nevyhnutne obsahovať rovnakú hmotnosť vlákien. Ani jeden obvod okolo jadra neurčuje množstvo potrebné pre okolitú komoru.

Vo výkrese špecifikujte koncové vôle, usporiadanie vrstiev a akékoľvek samostatne plnené priestory. Pre nepravidelnú zostavu je označený plán rezania užitočnejší než všeobecný pokyn na ovinutie až do naplnenia.

Oddeľte teplotu uvoľnenia od prevádzkovej teploty

Pri obstarávaní tepelne expandujúcej výfukovej výplne oddeľte správanie prešívania od schopností skleneného vlákna. Niť s nízkym bodom topenia uvoľňuje stlačenú štruktúru; sklenené vlákno musí zostať vhodné pre zamýšľané prevádzkové podmienky.

Teplota zaznamenaná vo výfukovom prúde, pri výplni na strane jadra alebo na vonkajšom plášti nie je rovnaké meranie. Pri požiadavke na vysokoteplotnú výfukovú výplň identifikujte miesto merania. Samotný štítok s maximálnou teplotou nestanovuje podmienky uvoľnenia ani životnosť kompletného tlmiča výfuku.

Inštalácia musí zachovať zamýšľané uvoľnenie

Udržujte dodanú konštrukciu neporušenú

Dodržiavajte schválené pokyny na rezanie a manipuláciu. Neodstraňujte dočasné prešívanie ani vopred nerozťahujte plošný materiál, pokiaľ to nevyžaduje špecifikovaný spôsob montáže. Otvorený oheň alebo improvizovaný krok predhrievania nie je náhradou za predpísaný proces kondicionovania.

Použite špecifikované zaistenie, nie dodatočné stlačenie

Materiál dostatočne zaistite na montáž pomocou schválenej metódy. Nepridávajte pevne stiahnutý drôt, trvalé lepidlo ani dodatočné viazanie bez posúdenia ich vplyvu na funkciu uvoľnenia. Dodatočné zaistenie môže byť v rozpore s dôvodom výberu teplom uvoľniteľnej vrstvy.

Naopak, „neaplikujte nadmerné stlačenie“ neznamená nechať výplň nezaistenú alebo odhadovať jej množstvo. Použite dohodnutý vzor rezu, hmotnosť vlákien a počiatočné umiestnenie.

Ponechajte ochranu strany jadra ako samostatné rozhodnutie o dizajne

Ak existujúci tlmič vyžaduje kovovú vložku alebo pridržiavaciu sieťku, ponechajte ju v zostave, pokiaľ nebola schválená revidovaná konštrukcia. Teplom reagujúce prešívanie a trvalá retenčná vrstva slúžia na rôzne účely. Výber expandujúcej vrstvy sám osebe neznamená schválenie odstránenia iných komponentov.

Dohodnite si počiatočný postup zahrievania

K uvoľneniu dochádza, keď príslušný materiál dosiahne stanovené podmienky. Nepredpokladajte, že pevne stanovený počet minút pri voľnobehu upraví každý tlmič. Postupujte podľa pokynov výrobcu materiálu a výfuku, pričom výfuk musí byť kompletne zmontovaný a výfukové plyny bezpečne odsávané alebo vypúšťané na vhodnom prevádzkovom mieste.

Je expandujúca výfuková výplň to isté ako bežná rohož zo sklenených vlákien?

Nie nevyhnutne.Výplň tlmiča, rohož zo sklenených vlákien a výfuková výplňová vrstva opisujú široké kategórie materiálov alebo foriem dodávok. Samotné tieto názvy nepotvrdzujú prítomnosť teplom uvoľniteľného zaistenia.

Pre priame porovnanie si vyžiadajte informácie o konštrukcii vlákien, metóde spájania alebo prešívania, dodávanej hrúbke a zamýšľanom stave inštalácie. Konvenčná rohož môže byť navrhnutá tak, aby si zachovala svoju štruktúru, namiesto toho, aby sa uvoľnila.

Konštrukcia výplne tlmiča z nekonečných vlákien opísaná tu je určená na akustickú výplň vo vnútri vhodného tlmiča. Nemala by sa zamieňať s vonkajšou tepelnou izoláciou výfuku ani s expandujúcou penou používanou na nesúvisiace tesniace aplikácie.

Čo by mala stanoviť skúška vzorky OEM?

Začnite kontrolovaným porovnaním: identifikujte triedu vlákien, inštalovanú hmotnosť vlákien, geometriu dutiny a akékoľvek ďalšie vrstvy výplne. Zaznamenajte rozdiely medzi navrhovanou vrstvou a existujúcou konštrukciou, aby sa zmena materiálu nezamenila za zmenu formátu dodávky.

Pred zahriatím vyhodnoťte montážne uloženie, potom po dohodnutej úprave a pracovnom cykle skontrolujte uvoľnené rozloženie a retenciu. Pri porovnávaní tlmičov použite rovnaké zdokumentované podmienky akustických skúšok. Ak to overenie dizajnu vyžaduje, zahrňte merania tlakových strát.

Užitočný záznam o schválení spája akceptovaný výsledok s konkrétnym materiálom, rozložením rezu, hmotnosťou výplne a revíziou výkresu. Ani slovo „expandujúci“, ani fotografia plnej komory nestanovujú zníženie decibelov, servisný interval alebo zhodu hotového výfuku.

Pre vývoj založený na výkresoch alebo vzorkách si pozrite výrobnú službu výplní tlmičov OEM od BSTFLEX. Rozlišujte žiadosť o náhradu typu „kus za kus“ od projektu, ktorý mení vlákno, množstvo výplne alebo usporiadanie vrstiev.

Otázky k expandujúcej výfukovej výplni

Expanduje každá vrstva výplne tlmiča zo sklenených vlákien teplom?

Nie. Špecifikujte teplom uvoľniteľnú konštrukciu namiesto predpokladu, že sa takto správajú všetky vrstvy zo sklenených vlákien. Opýtajte sa, ako je štruktúra pred inštaláciou zaistená a čo ju uvoľňuje.

Ako veľmi expanduje samoexpandujúca výfuková výplň?

Univerzálny multiplikátor nie je dostatočnou špecifikáciou. Akýkoľvek uvedený koeficient expanzie vyžaduje definované počiatočné stlačenie, podmienky zahrievania a podmienky merania. Voľná expanzia mimo plášťa nie je to isté ako uvoľnenie vo vnútri uzavretej komory výplne.

Dá sa expandujúca výfuková výplň narezať na požadovanú veľkosť?

Použite schválenú metódu rezania dodávateľa pre danú konštrukciu. Špecifikujte šírku, dĺžku rezu a požadovanú hmotnosť vlákien spoločne a skontrolujte, či rezanie neovplyvňuje prešívanie alebo stabilitu pri manipulácii.

Ako tesne by mala byť obalená expandujúca výplň tlmiča?

Použite špecifikované počiatočné usporiadanie a množstvo výplne namiesto pravidla „tak tesne, ako je to možné“. Udržujte stabilitu inštalácie bez pridania zaistení, ktoré bránia zamýšľanému uvoľneniu.

Dá sa tá istá vrstva použiť v dvojtaktných aj štvortaktných tlmičoch?

Samotný cyklus motora nepotvrdzuje vhodnosť. Pre každú aplikáciu skontrolujte triedu vlákien, geometriu komory, prevádzkové podmienky, množstvo výplne a požiadavky existujúceho tlmiča.

Špecifikujte vrstvu pre váš tlmič, nielen názov produktu

Pre cenovú ponuku na expandujúcu výfukovú výplň uveďte prierez tlmiča, vonkajší priemer jadra, vnútorné rozmery plášťa a efektívnu dĺžku výplne. Zahrňte schválenú hmotnosť suchých vlákien alebo existujúcu špecifikáciu výplne, prevádzkové teploty s miestami merania, množstvo vzoriek a očakávaný dopyt výroby.

Taktiež uveďte, či požadujete materiál na rezanie vo vlastnej réžii alebo definovaný narezaný komponent. Identifikujte preferované balenie, označovanie dielov a kontroly rozmerov alebo hmotnosti potrebné pri príjme tovaru. Neznáme hodnoty môžu byť označené na vývoj namiesto nahradenia predpokladmi.

Skontrolujte teplom uvoľniteľnú vrstvu výplne tlmiča zo sklenených vlákien od BSTFLEX ako počiatočný produkt pre váš dopyt. Trieda materiálu, správanie pri uvoľnení a konečná špecifikácia by mali byť dohodnuté pre zamýšľanú zostavu pred schválením výroby.

Vyžiadajte si vzorky expandujúcej výfukovej výplne a cenovú ponuku OEM
