Káblový zväzok prevodovky môže pracovať v blízkosti horúcich skríň prevodoviek, výfukových potrubí, katalyzátorov, komponentov súvisiacich s turbodúchadlom a iných koncentrovaných zdrojov tepla. Na týchto miestach môže zväzok vyžadovať viac než len bežnú ochranu proti oderu. Správne navrhnutý ochranný návlek proti teplu pre káblový zväzok prevodovky musí kontrolovať tepelné zaťaženie a zároveň sa prispôsobiť geometrii zväzku, procesu montáže a priestorovým možnostiam vozidla.
Na rozdiel od univerzálneho vysokoteplotného návleku sa štít káblového zväzku automobilovej prevodovky často vyvíja pre konkrétny komponent. Konštrukcia môže vyžadovať definovanú dĺžku, vnútorný priemer, výrezy, upevňovacie body, vystužené konce alebo iné prvky, ktoré udržia návlek v správnej polohe počas montáže a prevádzky vozidla.
BSTFLEX vyrába hliníkové ochranné návleky proti teplu a zákazkové komponenty tepelnej ochrany pre automobilové káblové zväzky, hadice, káble a kvapalinové vedenia.
Kabeláž prevodovky spája snímače, solenoidy, riadiace moduly a ďalšie elektrické komponenty, pričom prechádza mechanicky a tepelne náročnou časťou vozidla.
V závislosti od architektúry vozidla sa zväzok môže nachádzať v blízkosti:
Tepelný problém nie je vždy spôsobený priamym kontaktom. Horúci povrch výfuku môže prenášať značnú sálavú energiu cez vzduchovú medzeru a zvýšiť teplotu blízkeho zväzku, konektora alebo ochranného potrubia.
Účelom tepelného štítu káblového zväzku prevodovky je preto znížiť tepelné zaťaženie pôsobiace na elektrickú zostavu pri zachovaní dostatočnej flexibility pre smerovanie a inštaláciu.
Častou chybou v špecifikácii je začať s teplotným menovitým údajom materiálu a predpokladať, že tá istá hodnota predstavuje teplotnú ochranu poskytovanú zväzku.
Ide o odlišné vlastnosti.
Návlek môže používať materiály schopné odolávať vysokým teplotám, ale teplota dosiahnutá chráneným zväzkom závisí od niekoľkých ďalších faktorov:
Pre projekt OEM je preto lepšie definovať požadovaný teplotný limit zväzku a prevádzkové prostredie pred finalizáciou konštrukcie návleku.
Káblové zväzky prevodovky vedené v blízkosti výfukového systému sú často vystavené sálavému teplu namiesto tepla z priameho kontaktu.
V tomto stave môže byť užitočný hliníkový vonkajší povrch, pretože odráža časť sálavej energie skôr, než prenikne do štruktúry návleku.
Účinnosť reflexného tepelného štítu závisí aj od inštalácie. Čistý reflexný povrch smerujúci k zdroju tepla a vhodná vzduchová medzera zvyčajne poskytujú iný tepelný výsledok ako ten istý návlek pritlačený priamo na horúci povrch.
V prípadoch, keď aplikácia zahŕňa priamy kontakt, vedenie tepla alebo všeobecne vysokú teplotu okolia, môžu byť potrebné dodatočné izolačné vrstvy alebo iná konštrukcia návleku.
Ochranný návlek na káblový zväzok prevodovky možno vyrobiť niekoľkými spôsobmi v závislosti od tepelných a mechanických požiadaviek.

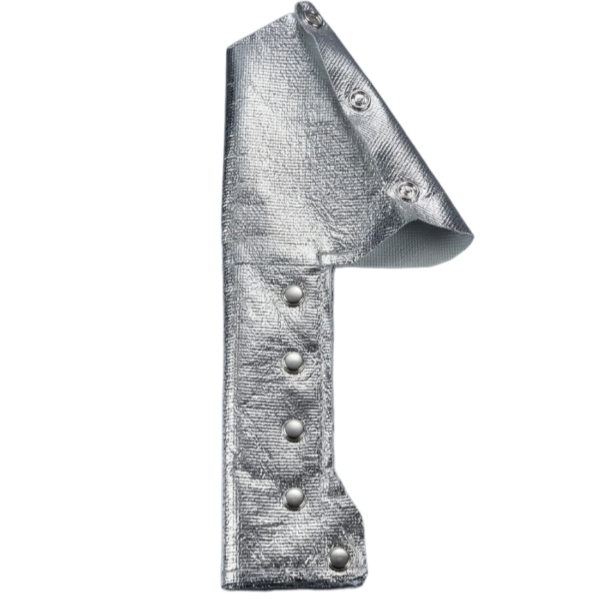

Bežný dizajn využíva reflexnú hliníkovú vonkajšiu vrstvu v kombinácii so sklolaminátovým textilným substrátom. Hliníkový povrch odráža sálavé teplo, zatiaľ čo sklolaminátová štruktúra poskytuje flexibilitu a spevňuje návlek.
Tento typ konštrukcie je obzvlášť vhodný, keď zväzok vedie v blízkosti komponentov výfuku, ale nie je v nepretržitom kontakte s horúcim povrchom.
Vyššie tepelné zaťaženie môže vyžadovať viac než len jednu reflexnú textilnú vrstvu. Kompozitný návlek môže kombinovať:
Správna kombinácia vrstiev závisí od požadovaného zníženia teploty a dostupnej hrúbky balenia.

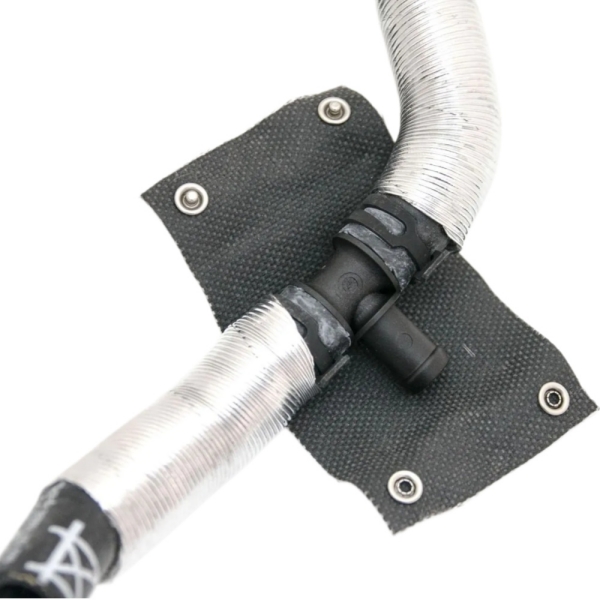

Rovný rúrkový návlek nie je vždy vhodný pre hotový zväzok prevodovky. Odbočky, konektory, držiaky alebo upevňovacie body môžu vyžadovať šitú alebo tvarovanú konštrukciu.

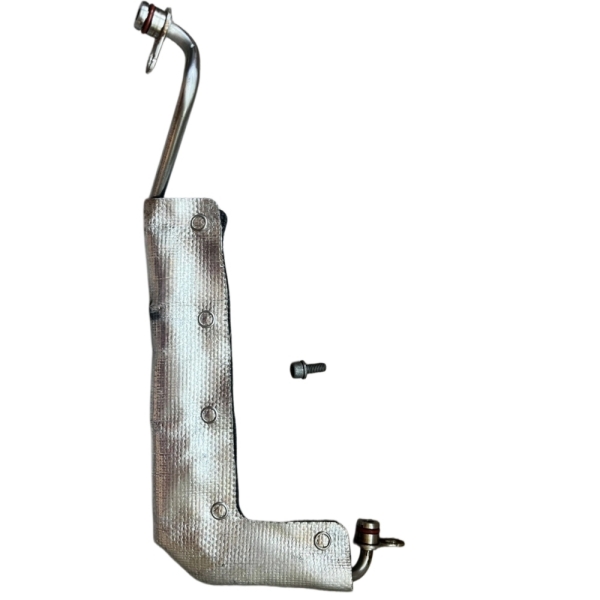

Pre zložité zostavy môže BSTFLEX vyvinúť aj tvarované aluminizované sklolaminátové tepelné štíty pre automobilový priemysel na mieru na základe výkresov alebo fyzických vzoriek.
Dva z najdôležitejších vstupov v projekte tepelnej ochrany sú teplota zdroja tepla a minimálna vzdialenosť medzi týmto zdrojom a zväzkom.
Návlek špecifikovaný pre zväzok vzdialený 150 mm od horúceho komponentu výfuku rieši iný tepelný problém ako návlek inštalovaný len niekoľko milimetrov od neho.
Z tohto dôvodu by dopyt (RFQ) mal ideálne identifikovať:
Tieto hodnoty poskytujú dodávateľovi oveľa lepší základ pre vyhodnotenie možností materiálu a konštrukcie než požiadavka typu „potrebujem 500°C návlek“.
Najužitočnejšou tepelnou špecifikáciou je často maximálna teplota, ktorú môže chránená zostava kabeláže dosiahnuť.
Tento limit môže byť ovplyvnený:
Tepelný návlek by sa preto mal vyberať ako súčasť kompletného systému zväzku, a nie ako izolovaný materiál.
SAE J2302 je štandardizovaná metóda na hodnotenie tepelnej účinnosti izolácie návlekov, hadíc a pások pri vystavení sálavému teplu.
Metóda porovnáva povrchovú teplotu štandardizovaného testovacieho telesa s ochranným návlekom a bez neho za definovaných podmienok sálavého tepla. Nameraný teplotný rozdiel poskytuje indikáciu účinnosti návleku proti sálavému teplu.
Je to užitočné pri tepelnej ochrane v automobilovom priemysle, pretože to hodnotí tepelný výkon namiesto jednoduchého uvádzania maximálnej teplotnej odolnosti surového materiálu.
Ak výkres OEM alebo špecifikácia zákazníka odkazuje na SAE J2302, skutočná konštrukcia návleku by sa mala posúdiť za požadovaných podmienok. Produkt by sa nemal označovať ako vyhovujúci alebo testovaný podľa SAE J2302, pokiaľ príslušná konštrukcia nebola skutočne podľa toho testovaná.
Tienenie sálavého tepla a tepelná izolácia sú odlišné inžinierske problémy.
SAE J2302 sa zaoberá tokom sálavého tepla smerom k chránenému komponentu. V porovnaní s tým, SAE J2495 súvisí s účinnosťou tepelnej izolácie materiálov návlekov používaných okolo horúceho komponentu.
Pre káblový zväzok prevodovky umiestnený v blízkosti výfukového potrubia je účinnosť sálavého tepla zvyčajne relevantnejším východiskovým bodom. Pre návlek inštalovaný okolo horúceho potrubia na udržanie tepla vo vnútri tohto potrubia je tepelný problém iný.
Návlek káblového zväzku prevodovky musí pasovať na chránený zväzok bez toho, aby spôsoboval zbytočné ťažkosti pri inštalácii.
Ak je návlek príliš tesný:
Ak je príliš voľný:
Špecifikácia by preto mala zahŕňať vonkajší priemer zväzku, rozmerovú toleranciu a akékoľvek lokálne zmeny vo veľkosti zväzku.
Návlek by mal zakrývať časť zväzku vystavenú tepelnému zdroju, ale pridanie zbytočnej dĺžky môže zvýšiť náklady a čas montáže.
Pri príprave výkresu identifikujte:
Pre veľkosériovú automobilovú výrobu je dôležitá konzistentná dĺžka rezu, pretože určuje konečnú polohu ďalších prvkov, ako sú očká, otvory a zárezy.
Káblový zväzok prevodovky často obsahuje vetvy alebo montážne prvky, ktoré bránia správnemu nasadeniu jednoduchého rovného návleku.
Vlastné zárezy a výrezy môžu umožniť tepelnému štítu vyhnúť sa:
Tieto prvky by mali byť definované výkresom vždy, keď je to možné, aby ich poloha vzhľadom na konce návleku zostala opakovateľná.
Tepelný výkon je užitočný len vtedy, ak návlek zostane na zamýšľanej časti zväzku.
V závislosti od montáže možno zaistenie dosiahnuť pomocou:

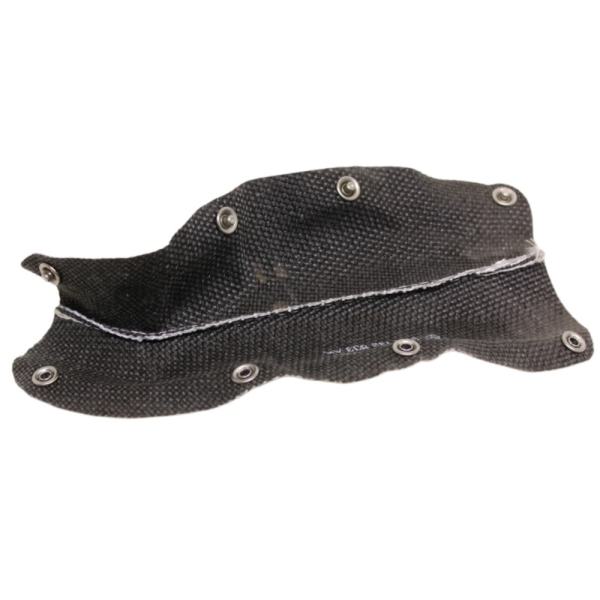

Očká môžu poskytnúť definovaný bod uchytenia, ktorý pomáha kontrolovať polohu návleku vzhľadom na káblový zväzok.
Pri aplikáciách OEM by sa umiestnenie a pevnosť zaisťovacieho prvku mali považovať za súčasť špecifikácie komponentu, a nie za voliteľný detail konečnej úpravy.
Konce textilného tepelného návleku môžu vyžadovať dodatočné spracovanie na zlepšenie montáže alebo zabránenie oddeľovaniu vrstiev.
V závislosti od konštrukcie môžu metódy konečnej úpravy zahŕňať:
Najlepšia metóda závisí od použitých materiálov a od toho, či návlek musí odolávať opakovanému ohýbaniu.
Proces montáže káblového zväzku má priamy vplyv na dizajn návleku.
| Stav káblového zväzku | Typickýdizajn návleku |
|---|---|
| Káblový zväzok pred inštaláciou konektorov | Nasúvací rúrkový návlek |
| Kompletný káblový zväzok s veľkými konektormi | Ovinovací návlek |
| Káblový zväzok vyžadujúci budúci servisný prístup | Návlek so suchým zipsom alebo odnímateľný návlek |
| Veľkoobjemová montáž vyžadujúca definované uzavretie | Patentný alebo navrhnutý mechanický uzáver |
| Káblový zväzok s vetvami a nepravidelnou geometriou | Na mieru šitý alebo tvarovaný tepelný štít |
Nasúvacia konštrukcia je vo všeobecnosti jednoduchšia, ale len vtedy, ak to dovoľuje geometria káblového zväzku a postup montáže.
Tepelná ochrana by sa nemala posudzovať nezávisle od vedenia káblového zväzku.
Aj vysokovýkonný návlek môže byť znehodnotený, ak je hotový káblový zväzok vedený výrazne bližšie k výfukovému systému, než sa očakávalo.
Počas kontroly návrhu skontrolujte:
V niektorých prípadoch môže zlepšenie trasy káblového zväzku o malú vzdialenosť znížiť tepelné zaťaženie natoľko, že umožní použitie tenšej a flexibilnejšej tepelnej ochrany.
Objímka káblového zväzku prevodovky môže prísť do kontaktu aj s blízkymi konzolami, príchytkami alebo konštrukciou vozidla. Tepelný výkon preto nemôže byť jediným konštrukčným hľadiskom.
V závislosti od inštalácie môžu inžinieri potrebovať špecifikovať aj:
Ak sa očakáva výrazné mechanické opotrebovanie, môže byť potrebná samostatná vrstva proti oderu alebo kombinovaná tepelno-mechanická ochranná konštrukcia.
Komponenty v oblasti prevodovky môžu prísť do kontaktu s olejovou hmlou, vodou, cestnými nečistotami alebo inými automobilovými kvapalinami.
Celá konštrukcia objímky vrátane reflexného povrchu, lepidla, šijacej nite a uzatváracieho systému by preto mala byť posúdená vzhľadom na skutočné prevádzkové prostredie.
Reflexná vrstva, ktorá v laboratóriu funguje dobre, keď je nová, nemusí poskytovať rovnaké dlhodobé výsledky, ak sa jej povrch mechanicky poškodí alebo silne znečistí.
Pri novej automobilovej platforme sa vývoj prototypu zvyčajne začína geometriou káblového zväzku a tepelným prostredím.
Praktický vývojový balík môže zahŕňať:
Ak sú výkresy neúplné, fyzická vzorka alebo podrobné fotografie môžu tiež pomôcť definovať počiatočný prototyp.
Objímka, ktorá tepelne funguje v prototype, musí byť tiež konzistentne vyrobiteľná v sériovej výrobe.
Pre dodávky OEM môže byť potrebné v rámci výrobného procesu kontrolovať:
Veľkoobjemové projekty môžu vyžadovať aj prípravky, rezné nástroje alebo iné špecializované výrobné metódy na zachovanie týchto charakteristík.
Tepelný štít káblového zväzku prevodovky je funkčný automobilový komponent, preto by sa kontrola mala zamerať na rozmerové aj vizuálne charakteristiky.
V závislosti od výkresu zákazníka môže kontrola zahŕňať:
Pri kritických projektoch OEM by sa požiadavky na kontrolu mali stanoviť pred sériovou výrobou, a nie pridávať až po navrhnutí komponentu.
Pre efektívne technické posúdenie zašlite čo najviac z nasledujúcich informácií:
| Požadované informácie | Prečona tom záleží |
|---|---|
| Priemer zväzku | Definuje veľkosť návleku |
| Chránená dĺžka | Definuje rozmery komponentu |
| Teplota zdroja tepla | Definuje tepelnú náročnosť |
| Minimálna vôľa | Dôležité pre posúdenie sálavého tepla |
| Maximálna teplota zväzku | Definuje požadovaný tepelný výkon |
| Výkres zväzku | Zobrazuje vetvy, konektory a montážne prvky |
| Postup inštalácie | Určuje nasúvaciu alebo obopínaciu konštrukciu |
| Spôsob upevnenia | Zabraňuje pohybu návleku |
| Požiadavka na validáciu | Definuje požadované testovanie |
| Ročné množstvo | Pomáha určiť výrobný proces |
BSTFLEX vyrába hliníkové a textilné tepelnoizolačné produkty pre automobilové káblové zväzky, káble, hadice a kvapalinové vedenia. Návrhy môžu siahať od štandardných flexibilných návlekov až po prispôsobené diely so zárezmi, výrezmi, upevňovacími prvkami, vystuženými koncami a geometriou špecifickou pre daný komponent.
Širší výber automobilových reflexných návlekov je k dispozícii v kategórii Hliníkový tepelnoizolačný návlek.
Pre všeobecný výber materiálu a dizajnu káblových zväzkov si pozrite Tepelnoizolačné návleky pre automobilové káblové zväzky: materiály, konštrukcie a aplikácie.
Pre nový projekt tepelnej ochrany káblového zväzku prevodovky pošlite spoločnosti BSTFLEX výkres komponentu, rozmery zväzku, teplotu zdroja tepla, vôľu, cieľovú teplotu zväzku a požadovaný validačný štandard. Môžeme vyhodnotiť geometriu a odporučiť vhodnú konštrukciu pre vývoj prototypu.
Je to tepelnoizolačný návlek inštalovaný okolo kabeláže spojenej s automobilovou prevodovkou. Jeho účelom je znížiť vystavenie teplu z blízkej prevodovky, výfuku alebo iných horúcich komponentov pri zachovaní flexibility a smerovania, ktoré zväzok vyžaduje.
Jasný hliníkový vonkajší povrch je užitočný na odrážanie sálavého tepla z blízkych komponentov výfuku. Bežne sa kombinuje so sklenými vláknami alebo inou izolačnou textíliou, ktorá poskytuje štrukturálnu a tepelnú vrstvu pod reflexným povrchom.
Neexistuje žiadna univerzálna vzdialenosť. Požadovaná vôľa závisí od teploty výfuku, konštrukcie návleku, doby vystavenia, prúdenia vzduchu a maximálnej teploty povolenej pre zväzok. Skutočná inštalácia by mala byť vyhodnotená vzhľadom na požadovaný tepelný výkon.
Nie. Teplotná kapacita materiálu návleku udáva, čo materiál návleku dokáže tolerovať. Teplota dosiahnutá chráneným zväzkom závisí od celkového tepelného prostredia vrátane teploty zdroja tepla, vzdialenosti, štruktúry návleku a času vystavenia.
SAE J2302 hodnotí účinnosť izolácie návleku, hadice alebo pásky proti sálavému teplu porovnaním teplôt testovacieho telesa s ochranným materiálom a bez neho za definovaných podmienok.
Áno. Vlastné návrhy môžu zahŕňať zárezy, otvory, očká, výrezy, vystužené konce a ďalšie prvky potrebné na polohovanie alebo integráciu so zostavou zväzku.
Áno, ak sa použije obopínacia konštrukcia, suchý zips, zacvakávacie uzávery alebo iná otvárateľná konštrukcia. Konvenčný rúrkový návlek zvyčajne vyžaduje, aby zväzok alebo jeho konektory prešli cez návlek.
Áno. Pre rozmerovú kontrolu je preferovaný výkres, ale počas počiatočného vývoja možno použiť aj existujúce diely, vzorky zväzkov a fotografie inštalácie.
