Vnútorný priemer (ID) verzus vonkajší priemer (OD) ohrievacieho potrubia: Ako merať 60 mm, 65 mm, 75 mm a 90 mm hadice potrubia
Chyby vo veľkosti ohrievacieho potrubia sú bežné v systémoch naftových ohrievačov, nezávislých kúrení, ohrievačov v obytných vozidlách a lodiach. Jeden kupujúci môže požadovať 60 mm ohrievacie potrubie, zatiaľ čo iný môže tú istú hadicu opísať ako 65 mm ohrievacie potrubie pretože jedno meranie sa vzťahuje na vnútorný priemer a druhé na vonkajší priemer. Tento rozdiel môže spôsobiť nesprávny výber hadice, uvoľnené spoje, náročnú inštaláciu a nekompatibilné redukcie alebo výstupné mriežky.
Najdôležitejšie pravidlo je jednoduché: potrubie na teplý vzduch sa zvyčajne vyberá podľa ID, alebo vnútorného priemeru, pretože ID určuje priechod vzduchu a musí zodpovedať výstupu ohrievača, adaptéru, vetraciemu otvoru alebo redukcii. OD, alebo vonkajší priemer, zahŕňa stenu potrubia a môže sa meniť podľa štruktúry materiálu, izolačnej vrstvy, vonkajšej fólie alebo vystuženia.
BSTFLEX dodáva ohrievacie potrubie, APK potrubie na teplý vzduch, PAP potrubie na horúci vzduch, izolované potrubie pre naftové ohrievače a produkty tepelnej ochrany potrubia pre dodávky, obytné vozidlá, lode, nákladné autá, súpravy ohrievačov a OEM systémy teplého vzduchu.

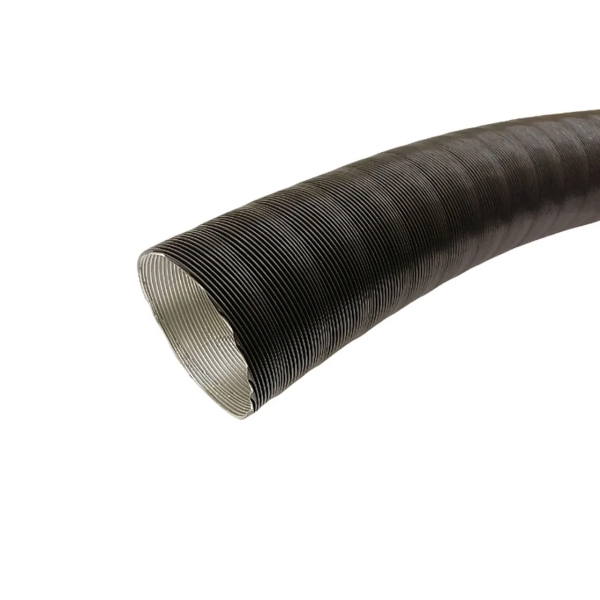

Čo znamenajú ID a OD pri ohrievacom potrubí?
ID znamená vnútorný priemer. Je to vnútorný priechod vzduchu v hadici potrubia. V systémoch ohrievačov je ID zvyčajne najdôležitejším meraním, pretože určuje, či potrubie pasuje na výstup ohrievača, vetrací otvor, redukciu, Y-odbočku alebo adaptér.
OD znamená vonkajší priemer. Je to vonkajší priemer kompletnej hadice potrubia. OD zahŕňa stenu potrubia a akúkoľvek vonkajšiu povrchovú vrstvu. Pri izolovanom ohrievacom potrubí zahŕňa OD aj izolačnú vrstvu, takže vonkajší priemer môže byť oveľa väčší ako veľkosť priechodu vzduchu.
| Meranie | Význam | Prečo je to dôležité | Bežná chyba kupujúceho |
|---|---|---|---|
| ID | Vnútorný priemer vzduchovej cesty potrubia | Musí zodpovedať výstupu ohrievača, redukcii, adaptéru alebo pripojeniu vetracieho otvoru | Kupujúci meria vonkajšiu stranu a objedná nesprávnu nominálnu veľkosť potrubia |
| OD | Vonkajší priemer vrátane steny, vonkajšej vrstvy alebo izolácie | Určuje, či hadica prejde cez panely, otvory, skrinky alebo svorky | Kupujúci predpokladá, že OD sa rovná veľkosti potrubia a ignoruje vnútorný priechod vzduchu |
Prečo sa 60 mm a 65 mm ohrievacie potrubie často zamieňa
Zmätok vo veľkostiach 60 mm a 65 mm zvyčajne nastáva preto, lebo kupujúci merajú rôzne časti potrubia. Hadica potrubia môže mať vnútornú vzduchovú cestu blízku 60 mm, zatiaľ čo vonkajšie telo je väčšie kvôli hrúbke steny, špirálovému tvaru, vonkajšej vrstve alebo ochrannému povrchu. Ak kupujúci zmeria vonkajšiu stranu a označí ju ako 65 mm, ale dodávateľ uvádza 65 mm vnútorný priemer, konečný produkt môže byť príliš veľký pre pôvodný výstup ohrievača.
Z tohto dôvodu by všetky B2B objednávky mali uvádzať, či je veľkosť ID alebo OD. Keď sa potrubie pripája k výstupu ohrievača, redukcii, adaptéru alebo výstupnej mriežke, najprv by sa malo potvrdiť ID. Keď potrubie prechádza cez otvor, panel, svorku alebo úzky priestor skrinky, malo by sa skontrolovať aj OD.
Pri potvrdení použite ID:
- Veľkosť prípojky výstupu ohrievača
- Veľkosť vetracieho otvoru alebo výstupnej mriežky
- Kompatibilita redukcie alebo adaptéra
- Veľkosť Y-rozbočovača
- Náhradná potrubná hadica pre existujúci systém ohrievača
- Dráha prúdenia vzduchu teplovzdušného potrubia
Pri potvrdení použite OD:
- Či potrubie prejde otvorom v podlahe alebo stene
- Dostupný priestor za panelmi, sedadlami alebo skrinkami
- Konečná veľkosť po pridaní izolácie
- Vôľa pre sponu, konzolu alebo upevnenie
- Baliaci priestor pre súpravy ohrievačov s pevnou dĺžkou
- Vôľa vonkajšieho povrchu v blízkosti iných komponentov
Ako správne merať potrubie ohrievača
Správne meranie by malo začať od bodu pripojenia, nie od názvu produktu. Ak je to možné, použite posuvné meradlo alebo presné pravítko. Ak máte len starú hadicu, zmerajte vnútorný aj vonkajší priemer a potom pošlite fotografie dodávateľovi.
| Krok | Čo merať | Ako merať | Prečo je to dôležité |
|---|---|---|---|
| 1 | OD výstupu ohrievača alebo veľkosť konektora | Zmerajte časť, na ktorú sa potrubie nasunie alebo pripojí | Toto potvrdzuje požadované ID potrubia alebo veľkosť adaptéra |
| 2 | Pôvodné ID potrubia | Zmerajte vnútorný priemer otvoru starej hadice | Toto je hlavná referencia pre náhradné potrubie |
| 3 | Pôvodné OD potrubia | Zmerajte vonkajšie telo hadice | Toto potvrdzuje vôľu pri vedení a rozsah hrúbky steny |
| 4 | Pripojenie výstupnej mriežky alebo vetracieho otvoru | Zmerajte výstup vzduchu, hrdlo vetracieho otvoru alebo rozbočovač | Všetky pripojené časti musia zodpovedať veľkosti potrubia |
| 5 | Dĺžka trasy | Zmerajte dráhu od výstupu ohrievača po konečný výstup vzduchu | Správna dĺžka znižuje odpad, úniky a napätie pri inštalácii |
| 6 | Dostupná vôľa | Skontrolujte otvory, panely, skrinky, ohyby a inštalačný priestor | Dôležité pre izolované potrubie a väčšie rozmery, ako napríklad 90mm |

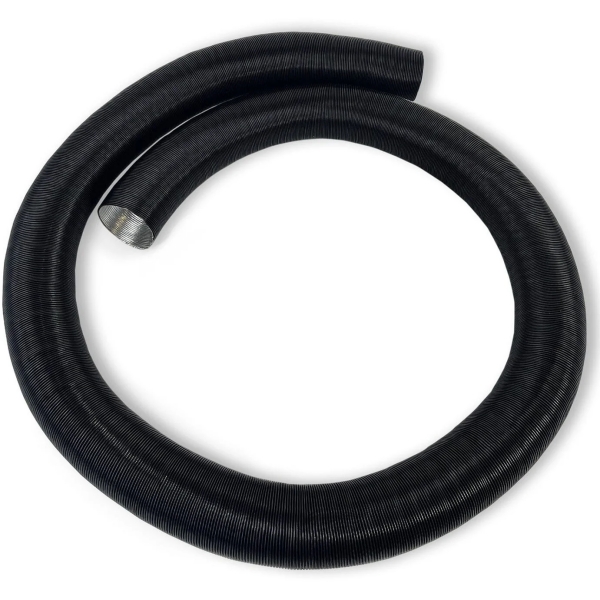

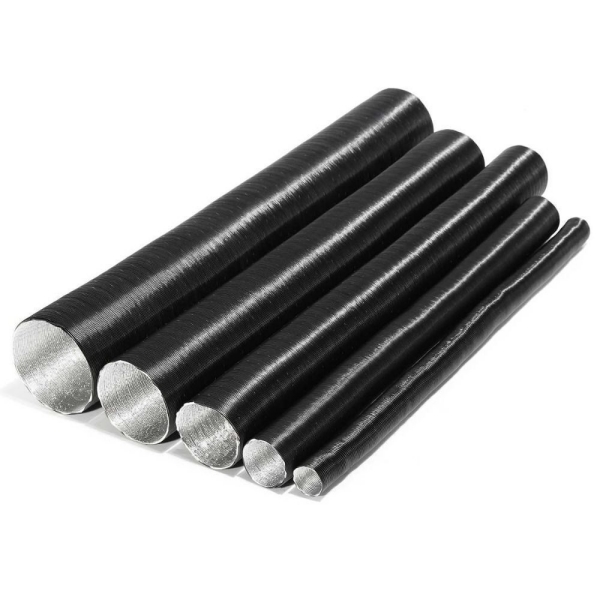

Bežné veľkosti a poznámky k meraniu ohrievacieho potrubia
Bežné veľkosti teplovzdušného potrubia zahŕňajú 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm a 102mm. Niektoré veľkosti sú skutočné vnútorné priemery, zatiaľ čo iné môžu kupujúci používať ako označenie vonkajšieho priemeru. Pred vypracovaním cenovej ponuky vždy potvrďte základ merania.
| Označenie veľkosti | Možný význam | Typické použitie | Čo treba potvrdiť |
|---|---|---|---|
| 50mm ohrievacie potrubie | Zvyčajne sa vzťahuje na vnútorný priemer | Kompaktné vykurovacie systémy a trasy v malých kabínach | Potvrďte veľkosť výstupu ohrievača a pripojenia vetracieho otvoru |
| 60mm ohrievacie potrubie | Zvyčajne sa vzťahuje na vnútorný priemer | Dodávky, obytné vozidlá, lode a kompaktné dieselové vykurovacie systémy | Skontrolujte, či kupujúci meral vnútorný priemer alebo vonkajšie teleso |
| 65mm ohrievacie potrubie | Môže sa vzťahovať na vonkajší priemer, vonkajší priemer konektora alebo špeciálny vnútorný priemer v závislosti od trhu | Náhradné potrubie, adaptéry a inštalačné diely | Opýtajte sa, či je 65mm vnútorný priemer, vonkajší priemer alebo veľkosť adaptéra |
| 75mm hadica ohrievacieho potrubia | Zvyčajne sa vzťahuje na vnútorný priemer | Stredne veľké teplovzdušné systémy, obytné vozidlá, nákladné autá a lodné vykurovacie systémy | Potvrďte veľkosť výstupnej mriežky, redukcie a odbočného konektora |
| 80mm teplovzdušné potrubie | Zvyčajne sa vzťahuje na vnútorný priemer | Stredne veľké až väčšie vykurovacie systémy a distribúcia vzduchu v kabíne | Skontrolujte vôľu trasy a priestor na ohyb |
| 90mm dieselové ohrievacie potrubie | Zvyčajne sa vzťahuje na vnútorný priemer | Veľké vykurovacie systémy, lode, obytné vozidlá a trasy s vysokým prietokom vzduchu | Potvrďte polomer ohybu, konektor a konečný vonkajší priemer |
| 100mm ohrievacie potrubie | Zvyčajne sa vzťahuje na vnútorný priemer | Teplovzdušné systémy s vysokým prietokom vzduchu a rozloženia ohrievačov OEM | Skontrolujte požiadavky na redukciu, výstup a balenie |
| 102mm ohrievacie potrubie | Môže ísť o metrický ekvivalent alebo veľkosť špecifickú pre daný trh | Náhradné systémy, veľké výstupy a špeciálne projekty potrubí | Pred výrobou potvrďte pôvodnú vzorku alebo výkres |
60mm potrubie kúrenia: Čo skontrolovať
60mm potrubie kúrenia je jednou z najbežnejších veľkostí hadíc na teplý vzduch pre kompaktné inštalácie naftových ohrievačov. Široko sa používa v dodávkach, obytných vozidlách, malých lodiach, kabínach a systémoch prídavného kúrenia. Pri objednávaní 60mm potrubia potvrďte, či je 60mm vnútorný priemer hadice, vonkajší priemer konektora alebo nominálna veľkosť používaná kupujúcim.
- Zmerajte výstup ohrievača a vnútorný priemer (ID) pôvodného potrubia.
- Skontrolujte, či výstupná mriežka tiež používa 60mm pripojenie.
- Potvrďte, či je potrubie štandardné, APK, PAP alebo s izolovanou konštrukciou.
- Pri izolovanom potrubí potvrďte konečný vonkajší priemer (OD) po izolácii.
65mm potrubie kúrenia: Prečo táto veľkosť vyžaduje dôkladné potvrdenie
65mm potrubie kúrenia je často zdrojom zmätku. V niektorých nákupných rozhovoroch môže 65mm opisovať vonkajší priemer hadice, ktorá má menšiu vnútornú cestu vzduchu. V iných prípadoch to môže byť skutočná veľkosť konektora alebo špeciálny vnútorný priemer (ID) potrubia. Dodávateľ by nemal predpokladať význam bez potvrdenia.
Ak kupujúci žiada 65mm potrubie, najbezpečnejšou odpoveďou je vyžiadať si fotografiu, pôvodnú vzorku, meranie výstupu ohrievača a objasnenie vnútorného (ID) alebo vonkajšieho (OD) priemeru. Predídete tým dodaniu potrubia, ktoré je pre systém kúrenia príliš veľké alebo príliš malé.
Keď kupujúci žiada 65mm potrubie, opýtajte sa:
- Je 65mm vnútorný priemer alebo vonkajší priemer?
- Pripája sa potrubie na konektor, do adaptéra alebo na výstup ohrievača?
- Aký je vnútorný (ID) a vonkajší (OD) priemer starej hadice?
- Je potrebný izolačný návlek?
- Používa inštalácia redukciu alebo výstupnú mriežku?
- Môže kupujúci poskytnúť vzorku alebo fotografiu inštalácie?
75mm hadica potrubia kúrenia: Kompatibilita výstupu a redukcie
75mm hadica potrubia kúrenia sa bežne používa pre stredné systémy teplého vzduchu v obytných vozidlách, dodávkach, nákladných autách, lodiach a súpravách kúrenia. Môže sa pripájať k výstupným mriežkam, odbočným konektorom, redukciám a adaptérom. Pretože 75mm systémy často používajú viac príslušenstva, kupujúci by mal pred objednaním potvrdiť všetky pripojené časti.
Ak sa potrubie pripája k redukcii, napríklad 90mm na 75mm, musia sa skontrolovať obe strany redukcie. Ak je potrubie príliš tuhé alebo príliš hrubé na stene, inštalácia môže byť náročná, aj keď je nominálny vnútorný priemer (ID) správny.
90mm potrubie naftového kúrenia: Priestor a trasa ohybu sú dôležité
90mm potrubie naftového kúrenia sa používa pre väčšie systémy teplého vzduchu, námorné kabíny, obytné vozidlá a rozloženia kúrenia s vysokým prietokom vzduchu. Pretože je telo potrubia väčšie, priestor na trasovanie sa stáva dôležitejším. Ak sa pridá izolácia, konečný vonkajší priemer môže vyžadovať ešte väčšiu vôľu.
- Potvrďte vnútorný priemer (ID) výstupu ohrievača a veľkosť vetracieho alebo odbočného konektora.
- Skontrolujte, či má trasa dostatok miesta pre väčšie potrubie.
- Potvrďte polomer ohybu a vyhnite sa prudkému stlačeniu.
- Pri izolovanom 90mm potrubí skontrolujte pred výrobou konečný vonkajší priemer.

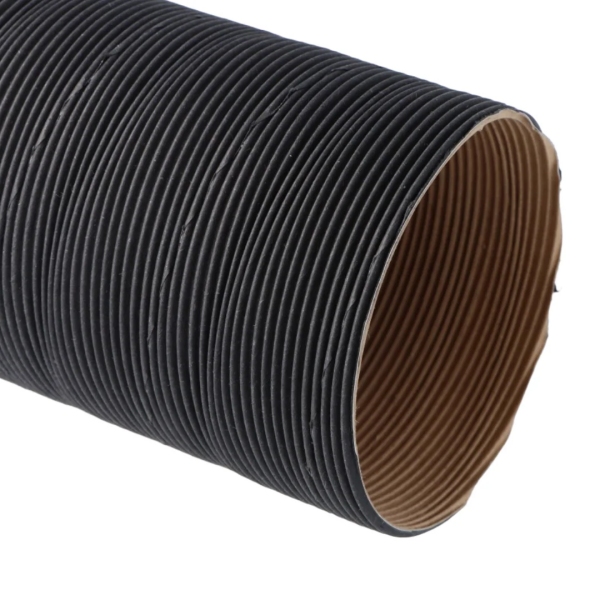

ID vs OD pre izolované potrubie kúrenia
Izolované potrubie kúrenia vyžaduje osobitnú pozornosť, pretože izolácia mení vonkajší priemer, ale nemení vnútorný priechod vzduchu, ak základný vnútorný priemer (ID) potrubia zostáva rovnaký. Izolovaný 60mm produkt potrubia môže mať stále 60mm cestu vzduchu, ale konečný vonkajší priemer (OD) môže byť oveľa väčší v závislosti od hrúbky izolácie.
| Špecifikácia | Čo to znamená | Prečo to musí byť potvrdené |
|---|---|---|
| Základný vnútorný priemer (ID) potrubia | Vnútorný priechod vzduchu potrubia | Určuje kompatibilitu výstupu ohrievača a prietoku vzduchu |
| Základný vonkajší priemer (OD) potrubia | Vonkajší priemer pred izoláciou | Užitočné na porovnanie štandardného potrubia a štruktúry steny |
| Hrúbka izolácie | Hrúbka peny, plsti alebo inej izolačnej vrstvy | Ovplyvňuje konečný vonkajší priemer a vôľu pri vedení |
| Konečný vonkajší priemer | Vonkajší priemer po izolácii a vonkajšej vrstve | Určuje, či potrubie prejde cez otvory, panely a skrinky |
Ako redukcie, adaptéry a Y-odbočky ovplyvňujú výber veľkosti
Ohrievacie potrubie sa zriedka inštaluje samostatne. Často sa pripája k redukciám, adaptérom, Y-odbočkám, výstupným mriežkam a svorkám. Tieto komponenty môžu zmeniť požadovanú veľkosť potrubia. Kupujúci môže mať 90 mm výstup ohrievača, ale 75 mm výstup do kabíny za redukciou, alebo 60 mm odbočnú vetvu za väčším hlavným potrubím.
| Komponent | Riziko veľkosti | Odporúčanie |
|---|---|---|
| Redukcia | Jedna strana môže byť väčšia ako druhá, napríklad 90 mm až 75 mm | Potvrďte rozmery vstupnej aj výstupnej strany |
| Y-odbočka | Hlavné potrubie a odbočné potrubia môžu používať rôzne veľkosti | Zmerajte každý bod pripojenia samostatne |
| Výstupná mriežka | Hrdlo vetracieho otvoru nemusí zodpovedať veľkosti výstupu ohrievača | Pred objednaním potrubia potvrďte vnútorný alebo vonkajší priemer výstupného hrdla |
| Adaptér | Veľkosť adaptéra môže byť opísaná vonkajším priemerom hrdla | Ujasnite si, či hadica pasuje na adaptér alebo do neho |
| Svorka | Rozsah svorky musí zodpovedať konečnému vonkajšiemu priemeru | Pri izolovanom potrubí skontrolujte pred výberom svorky konečný vonkajší priemer |
Najlepšie informácie o meraní na zaslanie cenovej ponuky
Pri zákazkovom ohrievacom potrubí fotografie a merania znižujú počet chýb. Jasná cenová ponuka by mala obsahovať vnútorný priemer, vonkajší priemer, dĺžku, štruktúru, aplikáciu a podrobnosti o balení.
- Požadovaný vnútorný priemer vzduchovej cesty
- Vonkajší priemer existujúcej potrubnej hadice, ak je k dispozícii
- Meranie výstupu ohrievača
- Merania výstupnej mriežky, redukcie alebo adaptéra
- Požadovaná dĺžka potrubia alebo dĺžka kotúča
- Materiálová štruktúra: APK, PAP, hliníková fólia alebo izolované potrubie
- Či je potrebná izolácia a obmedzenie konečného vonkajšieho priemeru
- Aplikácia: dodávka, obytné auto, loď, nákladné auto, kabína alebo súprava ohrievača OEM
- Balenie: veľkoobjemový kotúč, rezaná dĺžka, súkromná značka alebo balenie súpravy OEM
- Fotografie, výkresy alebo pôvodné vzorky, ak sú k dispozícii
Bežné chyby pri nákupe
Väčšina chýb vo veľkosti ohrievacieho potrubia pramení z nejasného jazyka merania. Termíny ako 60 mm, 65 mm, 75 mm a 90 mm sú užitočné len vtedy, keď kupujúci potvrdí, či sa číslo vzťahuje na vnútorný priemer, vonkajší priemer alebo veľkosť konektora.
- Použitie vonkajšieho priemeru ako objednávkovej veľkosti: to môže viesť k vnútornému priemeru potrubia, ktorý nepasuje na výstup ohrievača.
- Nemeranie výstupnej mriežky: výstup ohrievača a koncový prieduch môžu mať rôzne veľkosti.
- Zabúdanie na redukcie a adaptéry: tieto diely môžu zmeniť požadovanú veľkosť hadice.
- Ignorovanie vonkajšieho priemeru (OD) izolácie: izolácia zväčšuje konečný vonkajší priemer a môže ovplyvniť vôľu pri vedení.
- Objednávanie iba podľa modelu ohrievača: inštalačné súpravy a pripojené diely sa môžu líšiť.
- Neposkytnutie fotografií: obrázky pomáhajú určiť, či hadica pasuje na konektor alebo do neho.
Používajte spolu so súvisiacimi produktmi BSTFLEX
Správne meranie potrubia je dôležité pre všetky rozvody teplého vzduchu a produkty na ochranu pred teplom. Tieto súvisiace stránky podporujú rovnaký produktový klaster C11 a mali by byť prepojené.
- Hliníková tepelnoizolačná trubica a rozvody teplého vzduchu pre APK potrubia, PAP potrubia, hadice ohrievačov a produkty tepelnoizolačných trubíc.
- Veľkosti potrubí pre naftové ohrievače pre výber veľkostí 50 mm, 60 mm, 75 mm, 80 mm, 90 mm a 100 mm.
- Výrobca APK rozvodov teplého vzduchu pre zákazkové APK potrubia, veľkoobjemové dodávky a OEM hadice ohrievačov.
- Izolované potrubie pre naftové ohrievače pre izolačné návleky na potrubia ohrievačov a izolované APK potrubia.
- Vlnitá trubica z hliníkovej fólie pre flexibilné vedenie vzduchu a tepelne reflexnú ochranu potrubia.
Vyžiadajte si zákazkové potrubie ohrievača podľa ID a OD
BSTFLEX vyrába potrubia ohrievačov, APK rozvody teplého vzduchu, PAP rozvody horúceho vzduchu, izolované potrubia pre naftové ohrievače a produkty tepelnoizolačných trubíc podľa potvrdeného vnútorného priemeru, vonkajšieho priemeru, dĺžky, štruktúry a požiadaviek na balenie.
- 50 mm, 60 mm, 65 mm, 75 mm, 80 mm, 90 mm, 100 mm a zákazkové veľkosti potrubí
- Zákazkové ID pre kompatibilitu s výstupom ohrievača, prieduchom, redukciou alebo adaptérom
- Kontrola OD pre otvory v paneloch, konzoly, svorky a vôľu izolácie
- Štruktúry APK, PAP, hliníkovej fólie a izolovaného potrubia
- Kusy rezané na dĺžku, veľkoobjemové kotúče a OEM balenia súprav ohrievačov
- K dispozícii sú privátne značky, tlačené označenia a dávková výroba
Záver
ID a OD potrubia ohrievača nie sú rovnaké. ID určuje vnútornú cestu vzduchu a musí zodpovedať výstupu ohrievača, adaptéru, redukcii alebo výstupnej mriežke. OD určuje vonkajšiu vôľu a stáva sa obzvlášť dôležitým, keď potrubie prechádza panelmi, skrinkami alebo izolovanými trasami.
Pri veľkostiach ako 60 mm, 65 mm, 75 mm a 90 mm vždy potvrďte, či číslo označuje vnútorný priemer, vonkajší priemer alebo veľkosť konektora. BSTFLEX dokáže vyrobiť zákazkové potrubie ohrievača podľa potvrdených rozmerov, štruktúry materiálu, požiadaviek na izoláciu a spôsobu balenia.
Pozrite si celú sériu produktov tu: Produkty BSTFLEX pre potrubia ohrievačov a rozvody teplého vzduchu.
FAQ: ID vs. OD potrubia ohrievača
Čo znamená ID pri potrubí ohrievača?
ID znamená vnútorný priemer (inside diameter). Je to vnútorný priechod vzduchu v potrubí a zvyčajne je to najdôležitejší rozmer pre prispôsobenie výstupu ohrievača, prieduchu, redukcie alebo adaptéra.
Čo znamená OD pri vykurovacom potrubí?
OD znamená vonkajší priemer (outside diameter). Zahŕňa stenu potrubia, vonkajšiu vrstvu a akúkoľvek izolačnú vrstvu. OD je dôležitý pre kontrolu vôle pri vedení, otvorov v paneloch, príchytiek a inštalačného priestoru.
Prečo sa niekedy zamieňa 60 mm a 65 mm vykurovacie potrubie?
K zámene často dochádza preto, lebo jeden rozmer sa môže vzťahovať na vnútorný priemer, zatiaľ čo iný sa môže vzťahovať na vonkajší priemer alebo veľkosť konektora. Kupujúci by si mali overiť, či 60 mm alebo 65 mm znamená ID, OD alebo rozmer adaptéra.
Mám si objednať vykurovacie potrubie podľa ID alebo OD?
Pre prúdenie vzduchu a kompatibilitu pripojenia objednávajte podľa ID. Pre vôľu pri vedení, montážne príchytky a vôľu izolovaného potrubia si overte aj OD.
Mení izolované vykurovacie potrubie vonkajší priemer?
Áno. Izolácia zväčšuje konečný vonkajší priemer. Hadica potrubia si môže zachovať rovnakú vnútornú cestu vzduchu, zatiaľ čo po pridaní izolácie sa zvonka zväčší.
Aké informácie mám poslať pre zákazkové vykurovacie potrubie?
Prosím, pošlite vnútorný priemer, vonkajší priemer, ak je k dispozícii, veľkosť výstupu ohrievača, dĺžku potrubia, štruktúru materiálu, požiadavku na izoláciu, spôsob balenia, fotografie aplikácie a množstvo.
