Izolácia výfukových systémov pre lode: Prikrývky, izolácie potrubí a tepelná ochrana pre lodné motory

Strojovne lodí majú veľmi málo priestoru pre nekontrolované výfukové teplo.

Výfukové potrubia, stúpačky, kolená, rozdeľovače a tlmiče môžu pracovať pri teplotách dostatočne vysokých na to, aby ovplyvnili blízke hadice, rozvody, zariadenia, konštrukčné povrchy a priestory pre prístup personálu. V uzavretej strojovni môže teplo uvoľnené jednou zložkou výfuku tiež prispieť k celkovému tepelnému zaťaženiu priestoru.

Správne navrhnutýizolácia výfuku lodíSystém pomáha zadržiavať toto teplo a smeruje tepelnú ochranu tam, kde je potrebná.

Pre námorné aplikácie je samotná izolácia len časťou riešenia. Systém musí tiež zvládnuť vibrácie, vlhkosť, vystavenie soli, obmedzený prístup a bežnú údržbu motora.

BSTFLEX vyrábaizolácia tepelného štítu výfukua systémy tepelnej ochrany na mieru pre výfukové potrubia, stúpačky, kolená, rozdeľovače, turbodúchadlá a ďalšie komponenty s vysokou teplotou pre lodné vozidlá.

Teplo z výfukových plynov z lodí začína suchým výfukovým systémom

Prvý rozdiel, ktorý treba urobiť, je medzi horúcimi výfukovými časťami, ktoré vyžadujú tepelnú ochranu, a okolitými komponentmi, ktoré ich potrebujú chrániť.

Typická inštalácia lodného naftového motora môže obsahovať:

Motor → Výfukové potrubie → Turbodúchadlo → Zdvíhacia trubica výfuku → Koleno → Výfukové potrubie → Tlmič výfuku

Nie každá sekcia vyžaduje rovnakú izolačnú konštrukciu.

Rovné potrubie môže používať odnímateľné tesnenie potrubia.

Veľký lakeť môže vyžadovať tvarovanú deku.

Turbodúchadlo môže vyžadovať špeciálne namontovaný kryt.

Blízke palivové potrubie môže vyžadovať samostatný tepelný štít.

Tento prístup založený na komponentoch je obzvlášť dôležitý pri námorných zariadeniach, pretože priestor, vetranie a prístup k servisu sú zvyčajne obmedzené.

Kde sa používa izolácia výfukových plynov z lodí

Tepelná ochrana výfukových plynov z námorných lodí sa môže aplikovať na mnohé oblasti výfukového systému plavidla.

Výfukové stúpačky

Stúpačky sú často umiestnené v blízkosti zariadení strojovne a konštrukčných prvkov.

Odnímateľná izolačná deka môže zakryť horúci povrch a zároveň ponechať prístup k montážnym bodom a servisným priestorom.

Výfukové kolená

Koleno má meniacu sa geometriu, čo sťažuje konvenčné balenie.

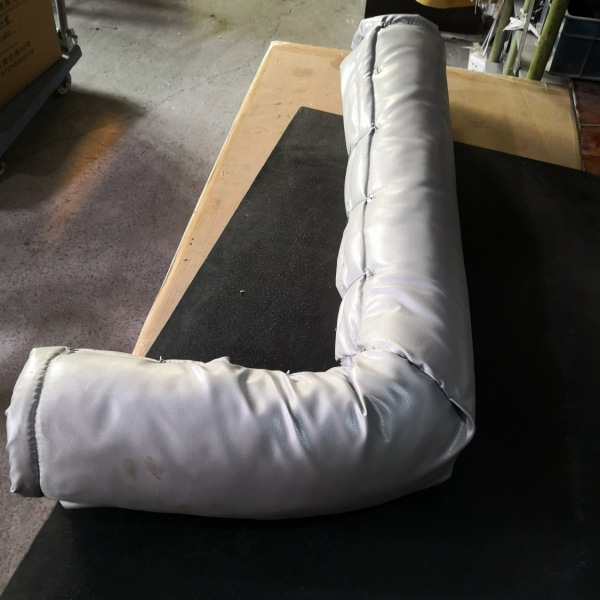

Tvarovaná tepelná deka môže sledovať ohyb a udržiavať konzistentnejšie pokrytie okolo komponentu.

Výfukové potrubia

Dlhšie rovné úseky je možné izolovať pomocou:

• odnímateľné kryty na potrubia;

• flexibilné zaostávanie;

• vysokoteplotné rukávy;

• výfukový obal;

• viacvrstvové izolačné plášte.

Vhodná voľba závisí od teploty, priemeru, vôle a požiadaviek na údržbu.

Výfukové potrubia

Zvodové potrubia sú kompaktné komponenty s vysokou teplotou a môžu vyžarovať značné teplo do okolitého motorového priestoru.

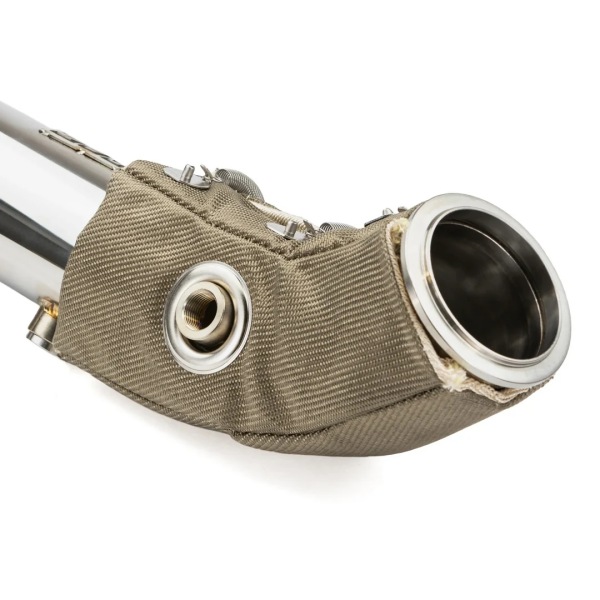

Namontovanéizolačná deka výfukového potrubiamôže zabezpečiť tepelnú izoláciu a zároveň prispôsobiť geometrii rozdeľovača.

Turbodúchadlá

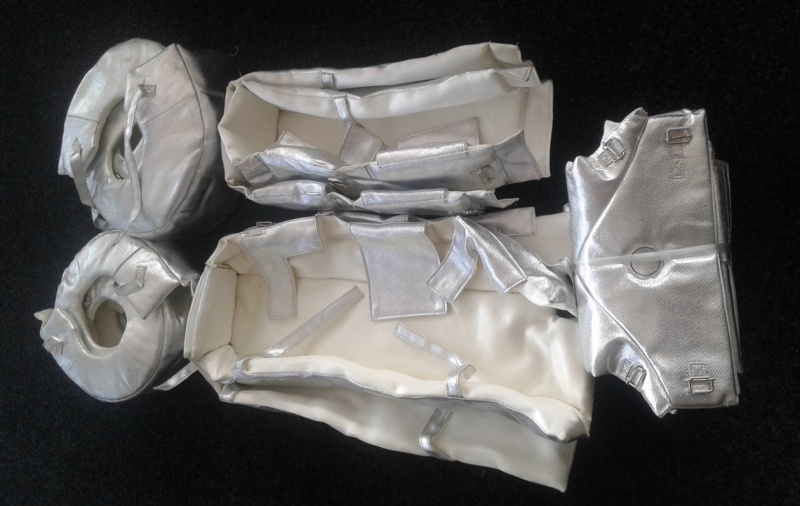

Kryty turbodúchadiel často vyžadujú špeciálne tvarovanú izoláciu kvôli ich zložitej geometrii a vysokej lokalizovanej teplote.

Namiesto pokusu o navinutie plochého obalu okolo nepravidelného komponentu je možné vyrobiť vlastnú deku okolo puzdra.

Tlmiče výfuku

Veľké tlmiče majú značnú vonkajšiu plochu.

Odnímateľný izolačný plášť môže znížiť uvoľňovanie tepla z tlmiča a zároveň umožňuje demontáž jednotlivých častí počas údržby.

---

Prečo lodné výfukové systémy potrebujú odnímateľnú izoláciu

Námorné zariadenie nie je statická inštalácia.

Motory vyžadujú kontrolu, servis a výmenu komponentov počas celej svojej prevádzkovej životnosti.

Prístup k výfukovému pripojeniu môže byť potrebný pre:

• kontrola skrutiek;

• výmena tesnenia;

• kontrola potrubia;

• servis senzorov;

• údržba prírub;

• vyšetrovanie úniku výfukových plynov.

Ak je izolácia trvalo spojená alebo omotaná okolo celého výfukového potrubia, prístup ku komponentu môže vyžadovať jej odstránenie.

AIzolačná deka pre výfukové potrubie z morských zdrojovje iný.

Deka môže byť navrhnutá s mechanickým upevnením, aby technici mohli:

1. uvoľnite upevňovací systém;

2. odstráňte požadovanú časť;

3. skontrolujte výfukový komponent;

4. vykonávať údržbu;

5. znova nainštalujte izoláciu.

Vďaka tomu je odnímateľná konštrukcia obzvlášť užitočná pre komerčné plavidlá, pracovné člny, lodné generátory a iné zariadenia, kde je dôležitá prevádzkyschopnosť.

---

Konštrukcia deky pre výfukové systémy lodí

Deka pre výfukový systém lodí sa zvyčajne skladá z niekoľkých funkčných vrstiev.

Presná konštrukcia závisí od teploty výfukových plynov a prevádzkového prostredia.

Vrstva horúcej strany

Vnútorný povrch je otočený k výfukovej zložke.

Medzi možné materiály patria:

• sklolaminátová tkanina;

• tkanina s vysokým obsahom kremičitého;

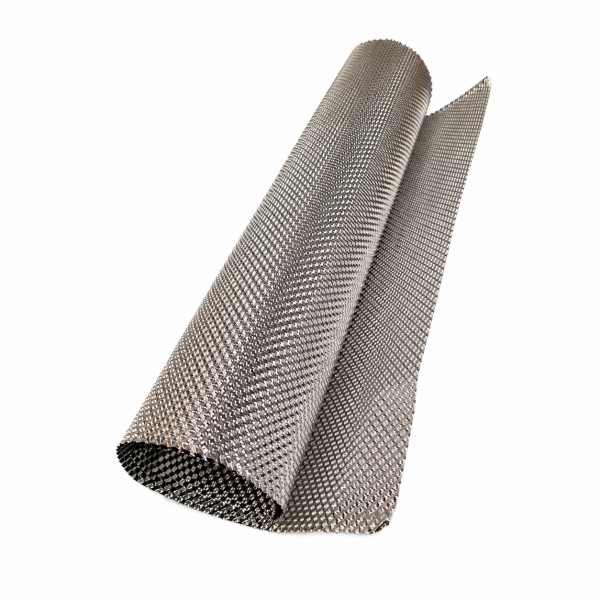

• sieťovina z nehrdzavejúcej ocele;

• fólia z nehrdzavejúcej ocele;

• iné textílie odolné voči vysokým teplotám.

Vrstva na horúcej strane chráni izolačné jadro pred priamym kontaktom s výfukovým komponentom a poskytuje požadovanú teplotnú odolnosť.

Izolačné jadro

Jadro poskytuje hlavný tepelný odpor.

V závislosti od aplikácie môže deka obsahovať:

• izolácia zo sklenených vlákien;

• vysokoteplotná minerálna alebo keramická izolácia;

• izolácia na báze oxidu kremičitého;

• iné technické tepelné materiály.

Hrúbku jadra je možné upraviť podľa požadovaného tepelného výkonu a dostupného inštalačného priestoru.

Vonkajší kryt

Vonkajší povrch chráni deku pred morským prostredím a mechanickým zaobchádzaním.

V závislosti od použitia môže vonkajšia konštrukcia použiť:

• potiahnuté sklolaminátom;

• vysokoteplotný textil;

• silikónom potiahnutá tkanina;

• sieťovina z nehrdzavejúcej ocele;

• iné ochranné materiály.

Upevňovací systém

Námorné prikrývky môžu používať:

• háčiky z nehrdzavejúcej ocele;

• pružiny;

• drôtené šnurovanie;

• popruhy;

• pracky;

• všité upevňovacie systémy.

Nerezové kovanie je obzvlášť užitočné tam, kde je dôležitá odolnosť proti korózii.

---

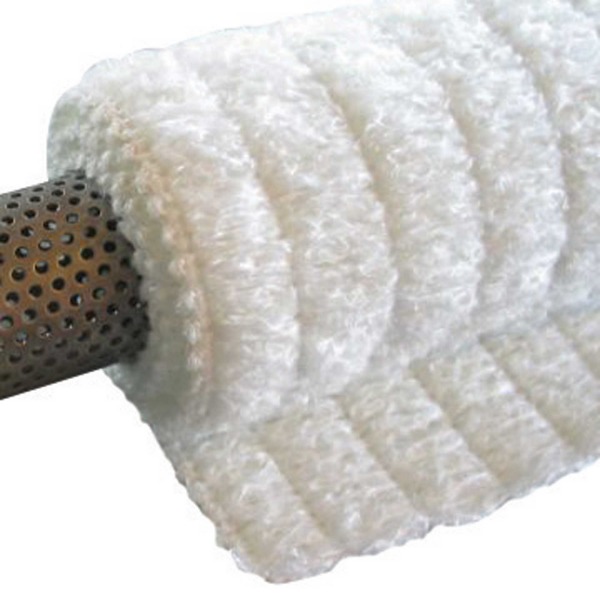

Zaostávanie výfukového potrubia pre námorné vozidlá

Nie každé výfukové potrubie vyžaduje plne prispôsobenú deku.

Pre relatívne jednoduchú geometriu potrubia,zaostávanie výfukových plynov z námorných lodímôže poskytnúť praktické riešenie izolácie.

Zateplenie je vhodné najmä pre:

• priame výfukové potrubia;

• potrubie s menším priemerom;

• súvislé úseky potrubia;

• oblasti, kde nie sú potrebné zložité výrezy.

Izolácia môže byť dodávaná v flexibilných častiach a upevnená okolo potrubia.

V porovnaní s tvarovanou dekou môže izolácia zjednodušiť inštaláciu na dlhých súvislých potrubných úsekoch.

Ak však potrubie obsahuje:

• príruby;

• kontrolné body;

• ostré ohyby;

• pripojenia senzorov;

• dilatačné škáry;

vyrobená deka môže zabezpečiť lepšiu použiteľnosť.

---

Izolácia výfukových plynov z lodí musí zohľadňovať vlhkosť

Teplota je len jednou časťou návrhu izolácie pre námorné budovy.

Plavidlo pracuje v prostredí, kde sa izolácia môže stretnúť s:

• vlhkosť;

• kondenzácia;

• soľný sprej;

• čistiaca voda;

• olejová hmla;

• kontaminácia paliva.

Z tohto dôvodu by sa mal vonkajší kryt voliť podľa skutočného prevádzkového prostredia.

Vysokoteplotné izolačné jadro môže mať dobré tepelné vlastnosti, ale stále vyžaduje ochrannú vonkajšiu konštrukciu na zachovanie mechanickej integrity počas prevádzky.

Deka by mala byť tiež navrhnutá tak, aby sa okolo výfukového komponentu zbytočne nezachytávala voda.

---

Vibrácie menia dizajn

Lodné motory vytvárajú nepretržité vibrácie.

Samotný výfukový systém sa môže pohybovať vzhľadom na okolité zariadenia.

To vytvára potenciálne problémy, ak izolácia:

• trí sa o držiaky;

• kontakty susedných potrubí;

• je nainštalovaný príliš tesne;

• má nepodopreté okraje;

• používa nedostatočné upevnenie.

Deka na výfuk z lodného vozidla preto potrebuje viac než len tepelne odolnú tkaninu.

Kompletná zostava by mala zohľadniť:

tepelná odolnosť + flexibilita + odolnosť proti oderu + upevnenie + vôľa

To je jeden z dôvodov, prečo je výroba zákazkových prikrývok často výhodnejšia ako prispôsobenie generických izolačných produktov zložitému výfukovému systému lodí.

---

Voľný priestor okolo výfukových potrubí pre lodné vozidlá

Deka by nikdy nemala byť navrhnutá nezávisle od okolitého motorového priestoru.

Pred určením hrúbky izolácie skontrolujte vzdialenosť medzi výfukovým dielom a:

• zapojenie;

• hadice;

• palivové systémy;

• hydraulické vedenia;

• držiaky motora;

• konštrukčné prvky;

• akustická izolácia;

• servisné panely.

Pridanie hrubej vrstvy môže výrazne zmeniť vonkajší priemer výfukovej zostavy.

V preplnenej strojovni môže dostupná svetlá výška určiť maximálnu praktickú hrúbku izolácie.

Správna otázka teda neznie:

„Akú hrubú môžeme urobiť izoláciu?“

Je to:

„Koľko izolácie môžeme nainštalovať pri zachovaní požadovaných tepelných vlastností a mechanickej vzdialenosti?“

---

Tepelná ochrana pre lodné strojovne

Strojovňa môže obsahovať niekoľko nezávislých zdrojov tepla.

Môže ísť o:

• výfukové potrubia;

• turbodúchadlá;

• výfukové potrubia;

• generátory;

• hydraulické systémy;

• povrchy motora.

Izolácia výfuku môže pomôcť znížiť jeden hlavný prispievateľ k celkovému tepelnému zaťaženiu.

To môže zlepšiť tepelné prostredie okolo citlivých zariadení.

Medzi potenciálne chránené komponenty patria:

• káblové zväzky;

• elektrické zariadenia;

• riadiace systémy;

• hadice;

• senzory;

• komponenty palivového systému.

Ďalším faktorom je ochrana osôb.

Zníženie teploty prístupného povrchu exponovaných komponentov výfukového systému môže pomôcť znížiť riziko spojené s náhodným kontaktom počas údržby.

---

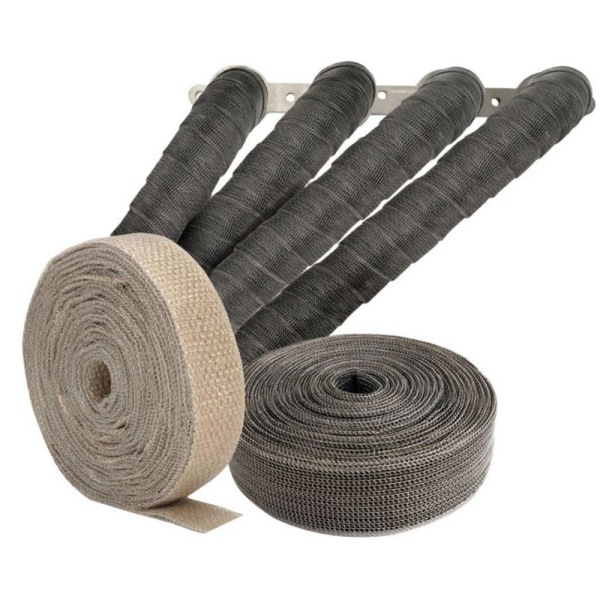

Deka na výfuk námorných lodí vs. fólia na výfuk

Výfuková fólia zostáva užitočná pre vybrané rúrkové aplikácie.

Môže to byť praktické tam, kde:

• potrubie je relatívne jednoduché;

• geometria je prevažne rúrková;

• trvalá inštalácia je prijateľná;

• potrubie nevyžaduje častý prístup.

Odnímateľná deka pre výfukový systém lodí sa stáva atraktívnejšou, keď:

• komponent má zložitú geometriu;

• je potrebný prístup pre údržbu;

• hrúbka izolácie musí byť kontrolovaná;

• výfuková časť je veľká;

• inštalácia vyžaduje definovanú vonkajšiu úpravu;

• Izolácia sa musí pravidelne odstraňovať.

Pre niektoré námorné systémy je možné použiť obe metódy.

Napríklad:

rovné potrubie → zaostávanie

zložitý lakeť → odnímateľná deka

turbodúchadlo → namontovaný kryt

blízky konštrukčný panel → reflexný tepelný štít

Tento hybridný prístup umožňuje, aby izolačný systém zodpovedal každej časti výfukového systému.

---

Výber materiálov pre izoláciu výfukových plynov z lodí

Rôzne lodné výfukové systémy majú rôzne požiadavky.

Sklolaminát

Praktická možnosť pre všeobecné použitie pri vysokoteplotných textilných konštrukciách.

Môže sa použiť na:

• prikrývky;

• zaostávanie;

• zábaly;

• ochranné kryty.

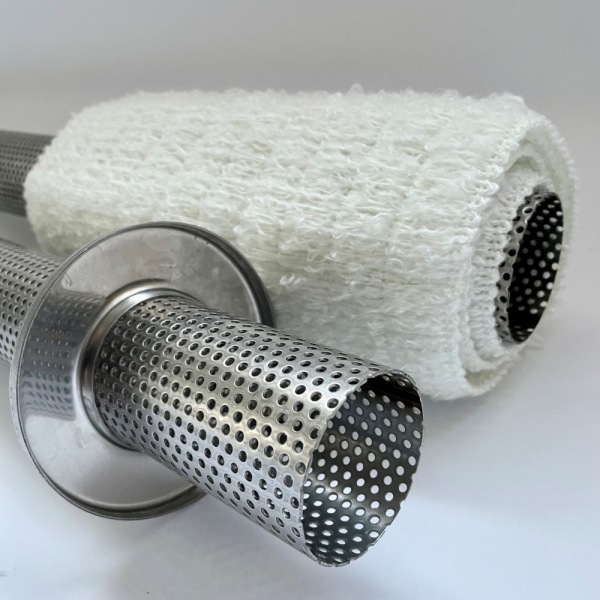

Vysoký obsah kremíka

Silnejší kandidát pre vysokoteplotné aplikácie na horúcej strane.

Môže byť zakomponovaný do:

• obklady z prikrývok;

• zábaly;

• vysokoteplotné izolačné zostavy.

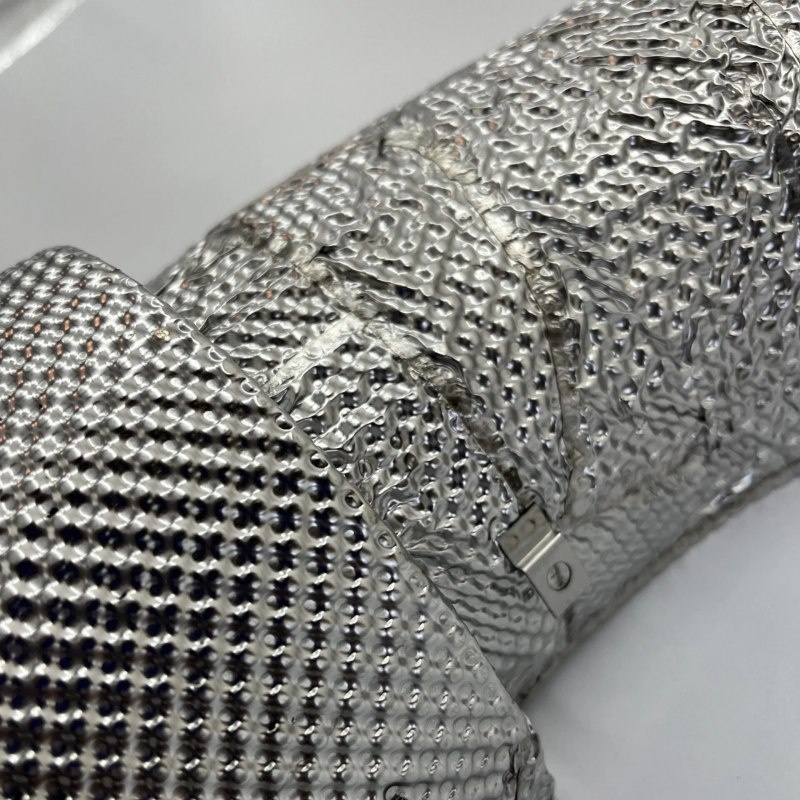

Nerezová oceľ

Užitočné, keď izolácia potrebuje dodatočnú mechanickú ochranu.

Nerezová oceľ môže slúžiť ako:

• sieťovina;

• fólia;

• ochranný obklad;

• materiál tepelného štítu.

Hliník

Užitočné pre reflexné bariéry, kde je dôležitá ľahká konštrukcia.

Vysokoteplotné izolačné jadro

Používa sa, keď je primárnym cieľom zníženie prenosu tepla, a nie len poskytnutie ochranného textilného krytu.

Konečná konštrukcia môže kombinovať niekoľko z týchto materiálov, namiesto toho, aby sa spoliehala len na jeden.

---

Navrhovanie izolačnej deky pre výfukové systémy lodí

Zákazková deka by mala sledovať fyzickú geometriu výfukového komponentu.

Medzi dôležité rozmery patria:

Vonkajší priemer potrubia

Toto určuje základný obvod potrubného deka.

Izolovaná dĺžka

Toto určuje, aká časť výfukovej súčiastky si vyžaduje pokrytie.

Polomer ohybu

Dôležité pre lakte a zakrivené časti.

Rozmery príruby

Vyžaduje sa zachovanie prístupu k skrutkám a spojom.

Výčnelky komponentov

Musia sa zohľadniť senzory, konzoly, ovládače a ďalšie výčnelky.

Dostupná vôľa

Deka sa musí zmestiť do okolitého priestoru strojovne.

Miesto upevnenia

Upevňovacie prvky by mali zostať prístupné aj po inštalácii.

Pri zložitých zostavách sú fotografie a výkresy užitočné na vytvorenie vzoru deky.

---

Ako špecifikovať výrobcovi deku na výfuk pre lodné vozidlá

Užitočná RFQ by mala obsahovať viac ako:

„Výfuková deka z lodných výfukových plynov, vysoká teplota.“

Vždy, keď je to možné, uveďte nasledujúce informácie.

Údaje o výfukových plynoch

• typ výfukového komponentu;

• priemer potrubia;

• celkové rozmery;

• prevádzková teplota;

• maximálna teplota.

Informácie o inštalácii

• typ plavidla alebo zariadenia;

• model motora, ak je to relevantné;

• vnútorná alebo odkrytá inštalácia;

• dostupná vôľa.

Podmienky prostredia

• vystavenie soli;

• vlhkosť;

• kontaminácia olejom;

• vibrácie;

• požiadavky na čistenie.

Požiadavky na údržbu

• trvalé alebo odnímateľné;

• očakávaná frekvencia odstraňovania;

• prístupové body služieb.

Požiadavky na výkon

• požadovaná teplota vonkajšieho povrchu;

• maximálna hrúbka prikrývky;

• požadované zníženie tepla;

• požiadavky na ochranu personálu.

Informácie o produkcii

• množstvo prototypu;

• ročný objem;

• požadovaný harmonogram dodávok.

Tieto informácie poskytujú výrobcovi izolácie dostatok podrobností na výber konštrukcie namiesto dodania generickej deky.

---

Izolácia výfukových plynov pre komerčné plavidlá

Obchodné plavidlá zvyčajne kladú väčší dôraz na:

• trvanlivosť;

• použiteľnosť;

• opakovateľnosť;

• odolnosť proti korózii;

• dlhé prevádzkové hodiny.

Odnímateľný prikrývkový systém je možné rozdeliť na identifikovateľné časti.

Napríklad:

Oddiel A – Rozdeľovač

Oddiel B – Turbodúchadlo

Sekcia C – Stúpačka

Sekcia D – Koleno

Oddiel E – Výfukové potrubie

Vďaka tomu je kontrola a výmena zvládnuteľnejšia.

Ak sa poškodí jedna časť, nie je nevyhnutné vymeniť celý izolačný systém.

---

Izolácia výfuku lodného generátora

Lodné generátory predstavujú ďalšiu bežnú požiadavku na izoláciu výfuku.

Výfukové potrubie generátora môže prechádzať cez:

• strojovne;

• strojovne;

• uzavreté priehradky;

• oblasti priľahlé k ubytovaniu.

Regulácia teploty je obzvlášť dôležitá tam, kde je obmedzené vetranie.

Odnímateľnýizolačná deka výfukového potrubia generátoramôžu byť navrhnuté okolo rovných potrubí, kolien a tlmičov.

Izoláciu je možné koordinovať aj s blízkymi káblovými trasami a zariadeniami.

Spoločnosť BSTFLEX vyrába zákazkové riešenia izolácie výfuku generátorov, ktoré je možné prispôsobiť požadovaným rozmerom a prevádzkovým podmienkam.

---

Kontrola a výmena

Izolácia výfuku lodných vozidiel by nemala zakrývať vznikajúce mechanické problémy.

Počas bežnej údržby by technici mali skontrolovať:

• všeobecný stav;

• upevňovací hardvér;

• vonkajší obal;

• oblasti oderu;

• odkryté švy;

• dôkazy o kontaminácii olejom;

• známky úniku výfukových plynov.

Izolácia by sa mala v prípade potreby odstrániť, aby sa skontroloval samotný komponent výfuku.

To je ďalší dôvod, prečo je odnímateľná konštrukcia cenná.

Systém tepelnej ochrany by mal údržbu skôr podporovať, než jej brániť.

---

Známky toho, že existujúci systém izolácie výfukových plynov z lodí potrebuje zlepšenie

Systém izolácie výfuku lodí môže vyžadovať prepracovanie, keď:

• blízke komponenty sa stále prehrievajú;

• vonkajší povrch prikrývky je nadmerne horúci;

• izolácia opakovane mení polohu;

• uvoľňujú sa upevňovacie prvky;

• látka sa trie o susedné komponenty;

• kontaminácia vodou alebo olejom poškodzuje vonkajšiu vrstvu;

• servisní technici musia pre prístup k výfuku rozrezať izoláciu;

• Veľké časti výfuku zostávajú odkryté.

Tieto problémy nemusia nevyhnutne znamenať, že samotný izolačný materiál je nevhodný.

Základným problémom môže byť:

• nedostatočná hrúbka;

• zlé prispôsobenie;

• nesprávna kombinácia materiálov;

• nedostatočné upevnenie;

• nedostatočná svetlá výška;

• nevhodný vonkajší obal.

---

Tepelná ochrana výfukových plynov z námorných vozidiel by mala byť navrhnutá ako systém

Najlepšia izolácia výfuku pre lodné vozidlá nie je nevyhnutne materiál s najvyššou publikovanou teplotnou hodnotou.

Úspešný systém musí fungovať v reálnych podmienkach plavidla.

To znamená zvážiť:

teplota

geometria

výpredaj

vibrácie

vlhkosť

korózia

údržba

mechanická ochrana

inštalácia

Odnímateľná deka môže byť správnym riešením pre jeden komponent, zatiaľ čo flexibilná izolácia alebo reflexný tepelný štít sú lepšie pre iný.

Cieľom je kontrolovať výfukové teplo bez vytvorenia nového problému s údržbou alebo balením.

---

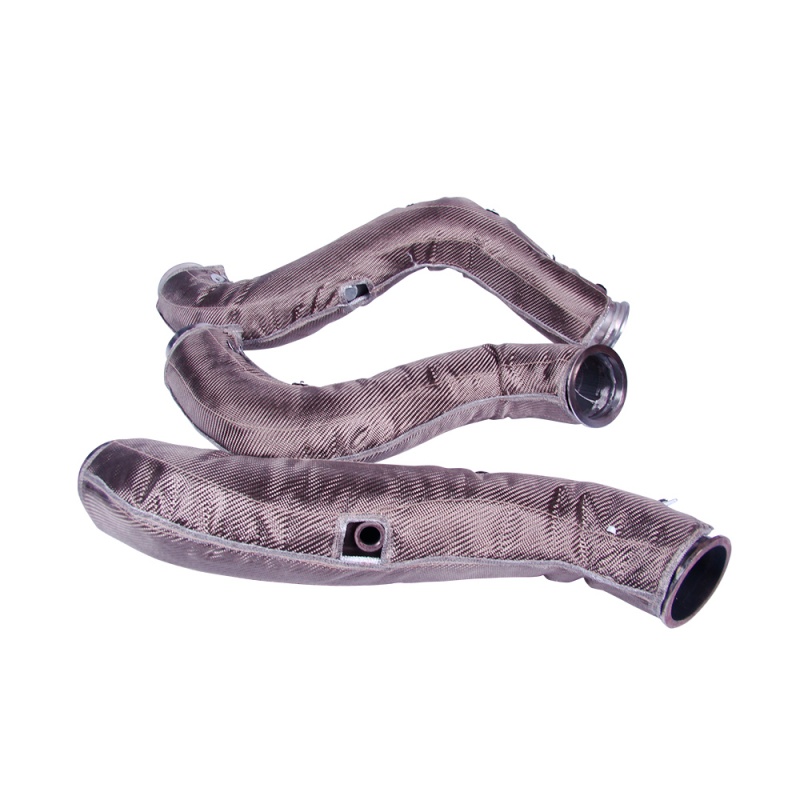

Zákazkové výfukové deky pre lode od BSTFLEX

BSTFLEX poskytuje tepelnú ochranu na mieru pre lodné výfukové systémy vrátane:

• prikrývky z výfukových plynov pre lode;

• izolácia výfukového potrubia;

• izolácia výfukového stúpacieho potrubia;

• prikrývky na výfukové lakte;

• izolácia rozdeľovača;

• kryty turbodúchadiel;

• izolácia výfuku generátora;

• oneskorenie výfuku;

• kovové tepelné štíty.

Prikrývky na mieru je možné vyvinúť podľa:

• rozmery komponentov;

• kresby;

• fotografie;

• prevádzková teplota;

• požadovaná hrúbka izolácie;

• vôľa pri inštalácii;

• požiadavky na upevnenie.

Konštrukciu je možné zvoliť podľa aplikácie, s použitím kombinácií vysokoteplotných tkanín, izolačných jadier, komponentov z nehrdzavejúcej ocele a ochranných vonkajších materiálov.

Pre námorné aplikácie vyžadujúce odnímateľnú izoláciu je možné prikrývku rozdeliť na časti, aby sa počas údržby zabezpečil prístup ku kritickým výfukovým pripojeniam.

Vyžiadajte si riešenie izolácie výfuku pre lode na mieru

Ak hľadáte izoláciu pre lodný výfukový systém, pošlite BSTFLEX:

• rozmery výfukového potrubia alebo jeho komponentu;

• prevádzková teplota;

• fotografie alebo kresby;

• požadované izolované oblasti;

• dostupná vôľa;

• námorné prevádzkové prostredie;

• očakávané množstvo.

BSTFLEX potom môže odporučiť vhodnú kombináciudeka pre výfukové potrubia, izolácia potrubia, izolácia výfuku a tepelné tieneniepre konkrétnu inštaláciu.
