Sklolaminátový tlmiaci materiál pre OEM výfukové tlmiče

Výkon absorpčného výfukového tlmiča závisí od oveľa viac než len od jeho vonkajšieho plášťa a perforovaného jadra. Materiál vypĺňajúci prstencový priestor okolo tohto jadra má priamy vplyv na akustický útlm, konzistenciu zvuku, retenciu výplne a životnosť.

Z tohto dôvodu sklolaminátová výplň tlmiča zostáva jedným z najpoužívanejších akustických výplňových materiálov v motocyklových, automobilových, športových a výkonných výfukových tlmičoch.

BSTFLEX dodáva sklolaminátovú výplň tlmičov vo forme voľných vlákien, kontinuálnych vlákien a vopred pripravených konštrukcií pre náhradné aplikácie, ako aj pre výrobu OEM tlmičov. Kupujúci, ktorí vyžadujú konštrukciu pripravenú na inštaláciu, môžu tiež použiť náš Sklolaminátový návlek na výplň tlmiča s tkanou sklenenou sieťkou, zatiaľ čo ďalšie riešenia výplní výfukov sú dostupné v rámci produktového radu Muffler Packing.

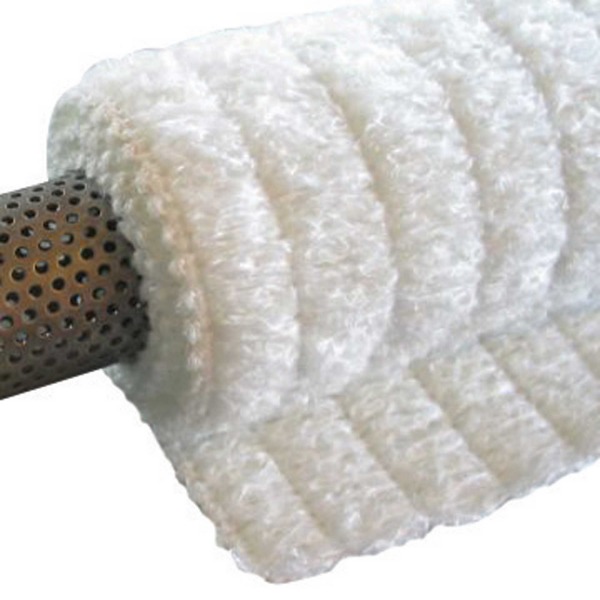

Prečo sa sklolaminát používa okolo perforovaného jadra tlmiča

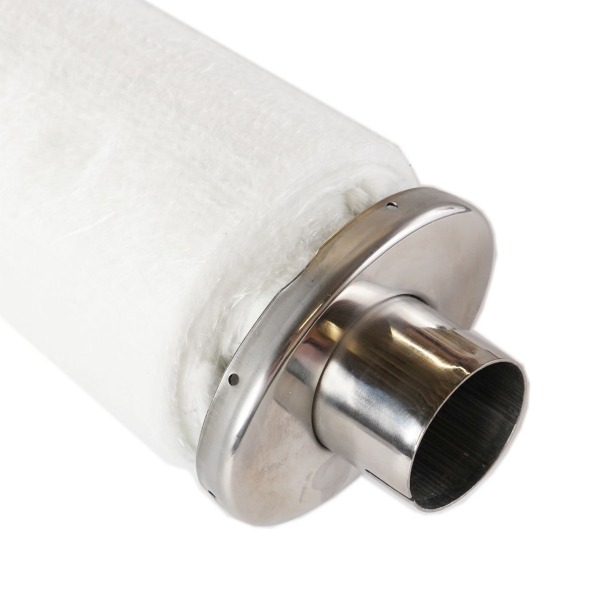

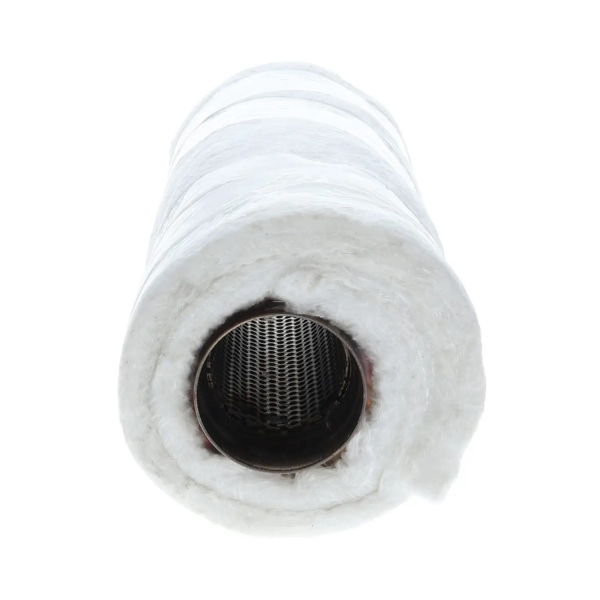

V priechodnom absorpčnom tlmiči prúdia výfukové plyny primárne cez perforovanú stredovú rúrku. Akustické tlakové vlny prechádzajú otvormi v tejto rúrke a vstupujú do okolitej vláknitej výplne.

Veľká vnútorná plocha vytvorená sklenenými vláknami pomáha rozptýliť časť tejto akustickej energie.

Vďaka tomu je sklolaminát vhodný pre tlmiče, kde je cieľom dizajnu znížiť hluk výfuku bez vytvorenia reštriktívnej dráhy prúdenia, ktorá je spojená s niektorými komorovými konštrukciami tlmičov.

Výplňová vrstva preto plní niekoľko funkcií súčasne:

• absorpcia akustickej energie;

• tepelná izolácia vo vnútri plášťa tlmiča;

• vypĺňanie priestoru okolo perforovaného jadra;

• stabilizácia požadovaného zvuku výfuku;

• podpora pre ľahkú konštrukciu tlmiča.

Výsledok závisí nielen od samotného materiálu vlákien, ale aj od usporiadania vlákien, hmotnosti výplne, hustoty, geometrie tlmiča a spôsobu inštalácie.

Sklolaminátová výplň tlmiča nie je jeden štandardný produkt

Slovné spojenie sklolaminátový materiál na výplň tlmiča opisuje rodinu konštrukcií, a nie jednu pevnú špecifikáciu.

Výrobca výfukov môže vyžadovať voľné vlákno na automatizované plnenie, kontinuálne pramene na kontrolované obvíjanie, rohož na opakovateľnú montáž alebo vopred vytvarované vrecko či návlek pre rýchlejšiu inštaláciu.

Bežné formáty dodávok zahŕňajú:

Formát výplne	Konštrukcia	Typický dôvod výberu
Voľný sklolaminát	Voľné vlákno alebo sypká výplň	Flexibilné vypĺňanie nepravidelných dutín
Kontinuálne sklenené vlákno	Dlhé kontinuálne vlákno	Lepšia manipulácia a kontinuita vlákien
Textúrovaný sklolaminát	Objemná štruktúra sklenených vlákien	Zvýšený objem a akustická plocha
Sklolaminátová rohož	Kontrolovaná forma hárku alebo prikrývky	Opakovateľná hrúbka a inštalácia
Baliaci vankúš	Vlákno uzavreté v zadržiavacej vrstve	Čistejšia montáž OEM
Baliace vrece	Vopred odmerané uzavreté sklolaminátové vlákno	Kontrolovaná hmotnosť výplne
Baliaca ponožka	Flexibilná rúrková uzavretá konštrukcia	Rýchla inštalácia okolo perforovaných jadier
Vlastný predlisok	Vyrobené podľa špecifikovanej geometrie	Opakovaná výroba OEM

Pre aplikácie, kde je manipulácia s voľnými vláknami nežiaduca, BSTFLEX vyrábasklolaminátovú ponožku na balenie tlmičovpozostávajúcu z vonkajšej tkanej sklenenej sieťoviny ako zadržiavacej vrstvy s výplňou zo sklenených vlákien.

Tento formát drží výplň pohromade, zatiaľ čo je umiestnená okolo jadra tlmiča.

Hustota výplne sa musí zhodovať s tlmičom

Jednou z najčastejších chýb pri prebaľovaní výfuku je predpoklad, že viac výplne je automaticky lepšie.

Nie je to tak.

Sklolaminát, ktorý je nainštalovaný príliš voľne, môže zanechať nerovnomerné oblasti okolo perforovaného jadra. Pulzovanie plynu a vibrácie môžu následne prerozdeliť materiál, čo môže prispieť k predčasnej strate akustického výkonu.

Nadmerné stlačenie vytvára iný problém. Príliš silné stlačenie vlákna znižuje otvorenú vláknitú štruktúru, ktorá prispieva k akustickej absorpcii.

Pre výrobu výfukov OEM preto nie je najužitočnejšou špecifikáciou jednoducho:

naplniť tlmič sklolaminátom.

Výrobca by mal stanoviť kontrolovanú kombináciu:

• dostupného objemu výplne;

• požadovanej hmotnosti výplne;

• inštalovanej hustoty;

• úrovne stlačenia;

• priemeru jadra;

• priemeru vonkajšieho plášťa;

• dĺžky výplne.

Pre opakovanú výrobu môže špecifikovanie výplne podľa hmotnosti alebo použitie vopred odmeranej baliacej ponožky či vreca zlepšiť konzistenciu montáže.

Geometria je rovnako dôležitá ako materiál

Zvážte dva tlmiče používajúce presne ten istý sklolaminát.

Jeden má veľkú prstencovú dutinu a dlhé perforované jadro. Druhý je krátky, kompaktný motocyklový tlmič s obmedzeným priestorom na výplň.

Nemali by automaticky používať rovnakú hmotnosť výplne alebo konštrukciu.

Dôležité rozmerové informácie zahŕňajú:

D1 — Vonkajší priemer perforovaného jadra

D2 — Vnútorný priemer plášťa tlmiča

L — Efektívna dĺžka výplne

Dostupný objem výplne je do značnej miery určený prstencovou plochou medzi D1 a D2 vynásobenou efektívnou dĺžkou výplne.

To je dôvod, prečo BSTFLEX zvyčajne žiada OEM zákazníkov o výkresy, vzorky alebo aspoň o priemer jadra, priemer plášťa a dĺžku výplne predtým, než odporučí hotovú konštrukciu výplne.

Plynová erózia v blízkosti jadra

Teplota nie je jediný mechanizmus, ktorý poškodzuje výplň tlmiča.

Vrstva bezprostredne priliehajúca k perforovanej rúrke je vystavená:

• vysokorýchlostným pulzom výfukových plynov;

• tlakovému cyklovaniu;

• vibráciám;

• horúcim časticiam;

• opakovanému zrýchľovaniu a spomaľovaniu prúdenia plynu.

Časom môžu tieto podmienky spôsobiť eróziu alebo posun sklených vlákien v blízkosti perforovaného jadra.

V náročných systémoch preto môžu konštruktéri výfukov použiť viacvrstvové usporiadanie namiesto umiestnenia hlavnej akustickej vrstvy zo sklených vlákien priamo na jadro.

Typická technická konštrukcia môže využívať:

Perforované jadro

↓

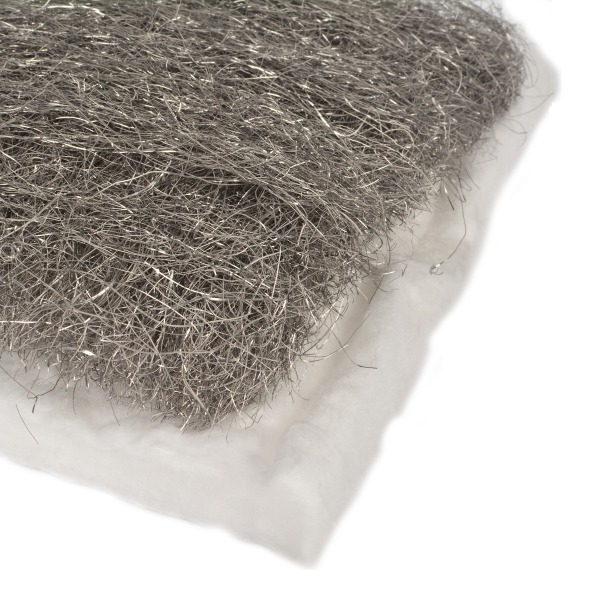

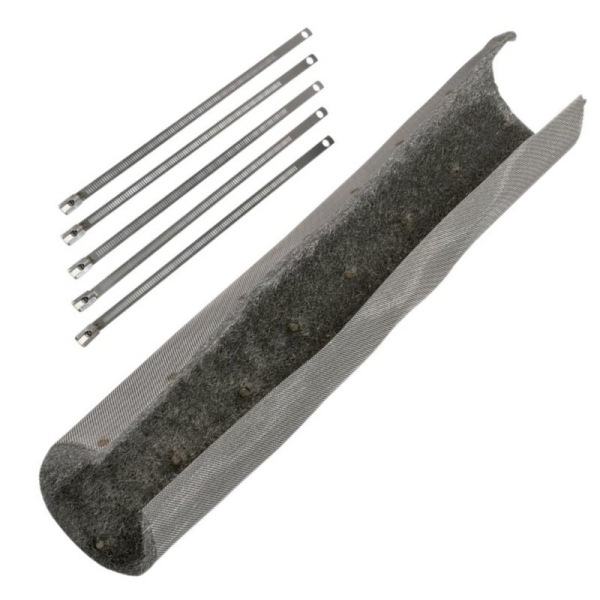

Vlna z nehrdzavejúcej ocele alebo kovová retenčná vrstva

↓

Akustická výplň zo sklených vlákien

↓

Vonkajší plášť tlmiča

Kovová vnútorná vrstva môže pomôcť chrániť okolitú sklenú vatu pred priamou plynovou eróziou, zatiaľ čo sklená vata plní primárnu funkciu akustickej absorpcie.

Tento rozdiel je dôležitý pri porovnávaní výplne tlmičov zo sklených vlákien a vlny z nehrdzavejúcej ocele.

Nie sú to nevyhnutne konkurenčné materiály. V mnohých konštrukciách výfukov plnia rôzne úlohy v rámci toho istého systému výplne.

Kontinuálne vlákno verzus krátke sypké vlákno

Architektúra vlákien ovplyvňuje správanie materiálu počas montáže aj prevádzky.

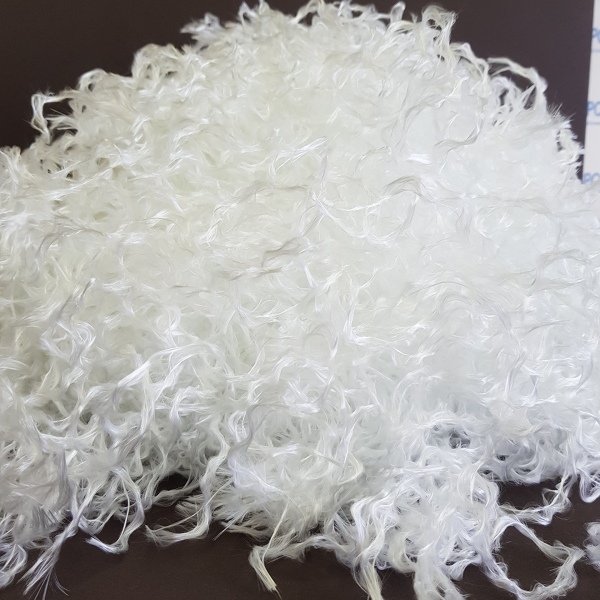

Sypké vlákno

Sypké sklené vlákno dokáže efektívne vyplniť zložité vnútorné priestory a umožňuje výrobcovi kontrolovať hmotnosť výplne.

Manuálna manipulácia však môže byť nečistá a dosiahnutie identickej distribúcie v každom tlmiči vyžaduje disciplinovanú kontrolu výroby.

Konštrukcia z nekonečných vlákien

Nekonečné vlákna sa ľahšie usporadúvajú okolo perforovanej rúrky a môžu znížiť nekontrolovanú migráciu v porovnaní s veľmi krátkymi sypkými vláknami.

Sú obzvlášť vhodné, keď je výplň formovaná do:

• prameňov;

• zavinutí;

• vankúšikov;

• návlekov;

• uzavretých vreciek s výplňou.

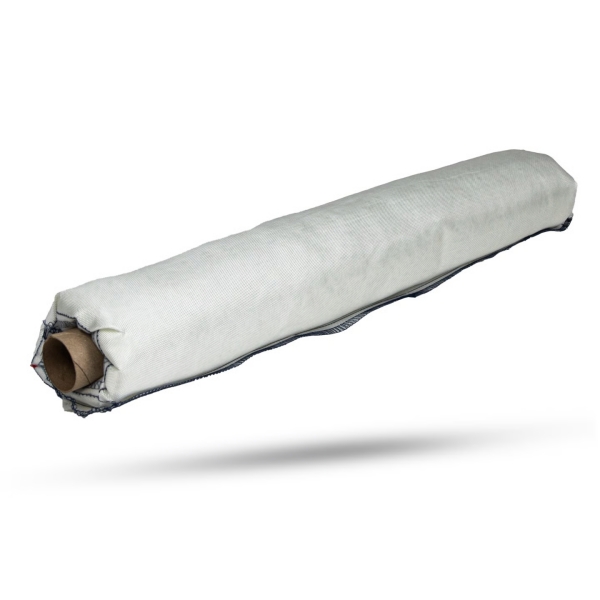

Uzavreté sklené vlákno

Pri veľkoobjemovej montáži môže uzavretie skleného vlákna do tepelne odolnej sklenej sieťoviny výrazne uľahčiť inštaláciu.

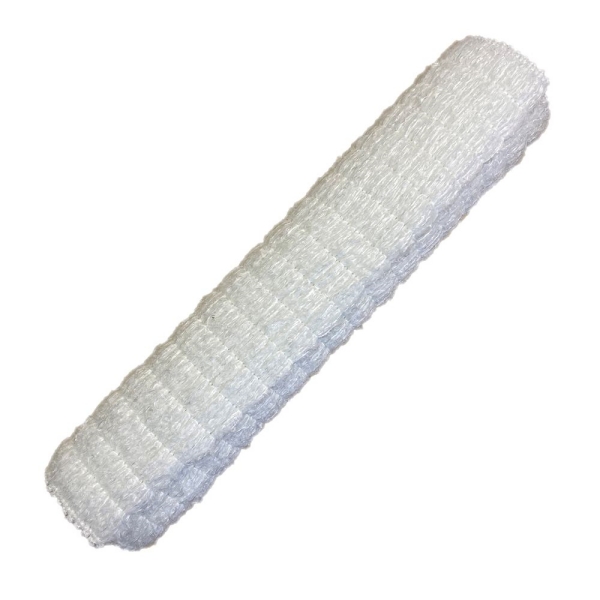

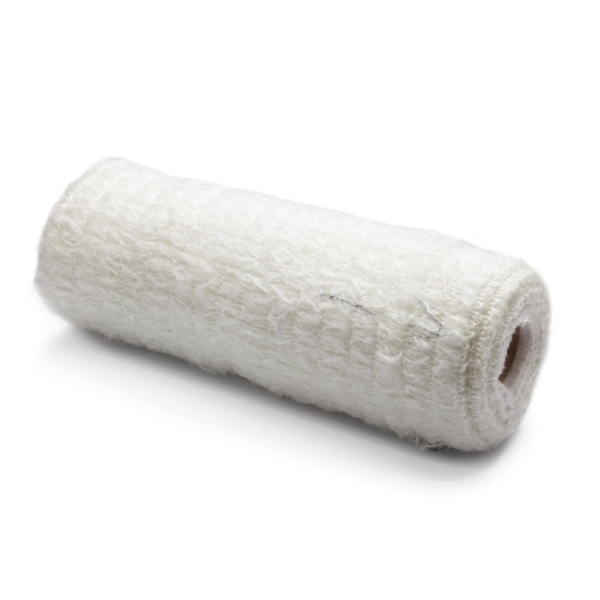

BSTFLEX Sklené vlákno do tlmiča výfuku v tkanom sieťovanom obale využíva tento princíp.

Namiesto toho, aby pracovníci merali a umiestňovali voľné sklené vlákno pre každý tlmič, možno vyrobiť hotový komponent s dohodnutým priemerom, dĺžkou a hmotnosťou výplne.

Kde sa bežne používa sklená výplň výfuku

Sklená výplň je obzvlášť vhodná pre absorpčné tlmiče hluku a výfuky využívajúce perforovanú vnútornú rúrku.

Typické aplikácie zahŕňajú:

Tlmiče výfuku motocyklov

Náhradné diely a OEM výfuky motocyklov často používajú sklené vlákno, pretože relatívne ľahká vrstva výplne dokáže zabezpečiť účinný akustický útlm okolo priechodného jadra.

Výfukové systémy pre ATV a UTV

Výfuky pre športové vozidlá zažívajú značné vibrácie a opakované tepelné cykly. Konštrukcia a fixácia výplne sú preto okrem zvukovej absorpcie dôležité.

Výkonné výfukové systémy

Priechodné výkonné tlmiče vyžadujú akustický útlm pri zachovaní relatívne neobmedzenej dráhy plynov.

Automobilové tlmiče výfuku

Výplň zo sklených vlákien možno integrovať do vybraných konštrukcií automobilových tlmičov, kde sa vyžaduje materiál na pohlcovanie zvuku okolo perforovaných vnútorných komponentov.

Pretekárske výfukové systémy

Hmotnosť výplne, jej fixácia a odolnosť voči erózii plynmi sa stávajú čoraz dôležitejšími s rastúcou teplotou výfukových plynov a ich rýchlosťou.

Priemyselné tlmiče hluku

Sklené vlákno možno použiť aj vo vhodných priemyselných akustických tlmičoch, hoci skutočný druh vlákna a okolitá konštrukcia musia byť prispôsobené prevádzkovej teplote, chemickému zloženiu plynov a podmienkam prúdenia.

Prečo výplň časom potrebuje výmenu

Tlmič môže spočiatku znieť kontrolovane a postupne sa stávať hlučnejším, aj keď kovový obal zostáva nepoškodený.

Vnútorná výplň sa môže znehodnotiť v dôsledku niekoľkých mechanizmov.

Erozía vlákien

Vysokorýchlostné výfukové pulzy postupne napádajú materiál najbližšie k perforovanej rúrke.

Migrácia výplne

Vibrácie môžu spôsobiť redistribúciu nedostatočne fixovaného materiálu.

Tepelné starnutie

Opakované zahrievanie a chladenie môže počas dlhodobej prevádzky zmeniť štruktúru systému výplne.

Kontaminácia

Olej, zvyšky paliva, sadze a vedľajšie produkty spaľovania môžu ovplyvniť správanie vláknitej štruktúry.

Nekonzistentnosť inštalácie

Nesprávne vyplnený tlmič môže zlyhať podstatne skôr ako identický tlmič zostavený so správnou hmotnosťou a distribúciou výplne.

Zvyšujúci sa hluk výfuku je preto často užitočným indikátorom, že vnútornú výplň treba skontrolovať.

Sklená výplň verzus sklená výplň v obale

Tieto dva produkty používajú rovnakú všeobecnú rodinu vlákien, ale riešia odlišné výrobné problémy.

Požiadavka	Voľné / Konvenčné sklené vlákno	Sklené vlákno v obale
Flexibilné množstvo výplne	Vynikajúce	Vopred stanovené
Výplň nepravidelných dutín	Vynikajúce	Závislé od aplikácie
Čistota inštalácie	Stredná	Vysoká
Konzistencia hmotnosti balenia	Závislé od operátora	Jednoduchšie na kontrolu
Rýchlosť montáže	Stredná	Vysoká
Zadržiavanie vlákien počas montáže	Obmedzené	Zlepšené
Opakovateľnosť OEM	Vyžaduje kontrolu procesu	Veľmi dobré
Vlastné konečné rozmery	Možné	Vynikajúce

Žiadny formát nie je univerzálne lepší.

Opravovňa môže uprednostňovať flexibilný sypký materiál.

Továreň na výfuky, ktorá montuje tisíce podobných tlmičov, môže klásť väčší dôraz na kontrolovanú hmotnosť a rýchlu inštaláciu.

Preto BSTFLEX dodáva materiálové aj prefabrikované riešenia výplne tlmičov.

Čo by mal OEM nákupca špecifikovať

Požiadavka uvádzajúca iba „výplň tlmiča zo sklenených vlákien“ je zvyčajne nedostatočná pre presnú výrobu.

Pre vývoj alebo cenovú ponuku sú užitočnejšie nasledujúce informácie:

Rozmery tlmiča

Uveďte:

• vonkajší priemer perforovaného jadra;

• vnútorný priemer plášťa tlmiča;

• efektívna dĺžka výplne;

• dostupná radiálna hrúbka výplne.

Špecifikácia výplne

Ak je známe, uveďte:

• požadovanú hmotnosť výplne;

• cieľovú hustotu;

• konštrukciu vlákien;

• hrúbku rohože;

• počet vrstiev;

• požiadavku na kompresiu.

Podmienky výfuku

Zahrňte:

• typ motora;

• benzínový alebo dieselový;

• 2-taktný alebo 4-taktný;

• normálnu prevádzkovú teplotu;

• maximálnu teplotu;

• očakávanú rýchlosť plynu alebo pracovný cyklus, ak je k dispozícii.

Výrobný postup

Uveďte, či bude výplň:

• ručne balená;

• mechanicky plnená;

• vkladaná ako rohož;

• inštalovaná ako vankúš;

• osadená ako prefabrikovaný návlek.

Obchodná požiadavka

Pre výrobné projekty uveďte:

• množstvo prototypov;

• mesačnú alebo ročnú spotrebu;

• požiadavku na individuálne balenie;

• požiadavku na privátnu značku;

• dostupnosť výkresu alebo vzorky.

Výplň do výfuku zo sklených vlákien na mieru od BSTFLEX

BSTFLEX vyvíja materiály na výplň výfukov pre výrobcov výfukov, značky motocyklových výfukov, distribútorov a priemyselných zákazníkov namiesto obmedzovania dodávok na jednu pevnú veľkosť náhrady.

Dostupné prispôsobenie môže zahŕňať:

• priemer výplne;

• celkovú dĺžku;

• hmotnosť výplne zo sklených vlákien;

• hustotu výplne;

• konštrukciu rohože alebo priadze;

• zabezpečenie tkanou sieťovinou zo sklených vlákien;

• rozmery návleku alebo vaku;

• viacvrstvové štruktúry;

• kombinácie s nerezovou oceľovou vlnou;

• veľkoobjemové balenie;

• súpravy na individuálne prebalenie;

• balenie pod súkromnou značkou;

• vývoj na základe vzoriek.

Pre aplikácie vyžadujúce zmontovaný komponent namiesto voľného výplňového materiálu si pozrite BSTFLEX Fiberglass Muffler Packing Sock.

Pre alternatívne materiály a konštrukcie navštívte kompletný sortiment tlmičových výplní.

Výber správnej sklolaminátovej výplne tlmiča

Pre štandardné absorpčné tlmiče ponúka sklolaminát účinnú kombináciu akustického výkonu, nízkej hmotnosti, tepelnej odolnosti a výrobnej flexibility.

Správny produkt však nemožno vybrať len na základe názvu materiálu.

Správne navrhnutý systém výplne zohľadňuje:

typ vlákna + forma výplne + inštalovaná hustota + geometria tlmiča + teplota výfukových plynov + rýchlosť plynu + spôsob uchytenia

Pre náhradné aplikácie môže postačovať bežná sklolaminátová výplň.

Pre OEM výrobu sa stáva dôležitejšou opakovateľnosť. Vopred odmerané rohože, vrecká, vankúše alebo sklolaminátové výplňové návleky môžu znížiť variabilitu hotových zostáv tlmičov.

Pre náročné výfukové prostredia môže kompozitná konštrukcia kombinujúca sklolaminát s nerezovou oceľovou vlnou alebo inou ochrannou vnútornou vrstvou poskytnúť lepšiu odolnosť voči erózii výplne.

BSTFLEX dokáže vyvinúť sklolaminátovú výfukovú výplň podľa výkresov, rozmerov, cieľovej hmotnosti výplne alebo pôvodných vzoriek pre aplikácie v motocyklových, automobilových, športových, pretekárskych a priemyselných tlmičoch výfuku.

Vyžiadajte si cenovú ponuku na sklolaminátovú výplň tlmiča

Pre presné odporúčanie alebo cenovú ponuku pošlite spoločnosti BSTFLEX:

• vonkajší priemer jadra;

• vnútorný priemer plášťa;

• dĺžka výplne;

• požadovaná hmotnosť alebo hustota výplne;

• aplikácia výfuku;

• odhadovaná prevádzková teplota;

• výkres alebo vzorka;

• objednané množstvo.

BSTFLEX potom môže odporučiť voľný sklolaminát, rohož, vrecko, návlek alebo kombinovanú konštrukciu výplne tlmiča vhodnú pre daný dizajn tlmiča.
