V preplňovaných motoroch nie je riadenie výfukového tepla voliteľné – je kľúčové pre výkon, odolnosť a bezpečnosť. Jedným z najúčinnejších, ale často prehliadaných riešení je deka zvodového potrubia Kryt zvodového potrubia, navrhnutý špeciálne pre extrémne tepelné prostredie turbodúchadiel, výrazne znižuje sálavé teplo, chráni okolité komponenty a stabilizuje teploty výfukových plynov pre lepšiu účinnosť systému.

Táto stránka poskytuje kompletný, inžinierske zameraný prehľad o výfukových krytoch vrátane ich fungovania, dôvodov, možností materiálov, aplikácií a pokynov na výber automobilových a priemyselných výfukových systémov.

Čo je to deka zvodového potrubia a ako funguje

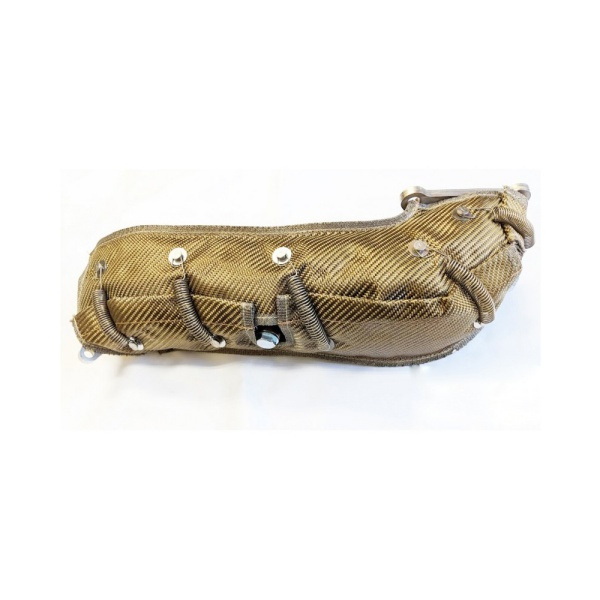

A deka zvodového potrubia je vysokoteplotný tepelnoizolačný plášť navrhnutý tak, aby sa obalil okolo zvodového potrubia turba – výfukovej časti bezprostredne za turbodúchadlom. Táto oblasť je vystavená niektorým z najvyšších trvalých teplôt vo výfukovom systéme, ktoré pri zaťažení často prekračujú 600 – 900 °C.

Deka funguje kombináciou nízkovodivé izolačné vlákna s vonkajšie vrstvy odolné voči vysokým teplotám na dosiahnutie troch hlavných funkcií:

1. Zadržiavajte sálavé teplo generované horúcimi výfukovými plynmi

2. Znížte prenos tepla k blízkym komponentom

3. Udržiavajte vyššiu rýchlosť výfukových plynov vo vnútri potrubia

Na rozdiel od tradičných izolačných fólií výfuku je izolačná fólia zvodového potrubia tvarovaný, vrstvený izolačný systém navrhnutý pre dlhodobú odolnosť, opakované tepelné cykly a náročné prostredie pod kapotou.

Prečo preplňované motory potrebujú kryt zvodového potrubia

Extrémne tepelné zaťaženie zvodového potrubia

Zvodová trubka turba je vystavená:

• Trvalo vysoké teploty výfukových plynov

• Rýchle tepelné cykly počas zrýchľovania a spomaľovania

• Obmedzené prúdenie vzduchu v motorovom priestore

Bez izolácie toto teplo vyžaruje von, čím zvyšuje teplotu pod kapotou a namáha okolité komponenty.

Bežné problémy bez deky zvodového potrubia

• Predčasné starnutie káblových zväzkov a senzorov

• Degradácia gumových hadíc a plastových konektorov

• Zvýšené teploty nasávaného vzduchu

• Prehrievanie znižuje účinnosť turba

• Vyššie riziko porúch súvisiacich s teplom

Správne navrhnutá deka zvodového potrubia rieši tieto problémy priamo pri zdroji.

Kľúčové výhody použitia deky do zvodového potrubia

1. Výrazné zníženie tepla pod kapotou

Obmedzením strát sálavého tepla zo zvodového potrubia môže kryt zvodového potrubia dramaticky znížiť teploty okolia v motorovom priestore a chrániť tak citlivé komponenty.

2. Zlepšená účinnosť turba

Zadržiavanie tepla vo výfukovom prúde pomáha udržiavať energiu výfukových plynov, čo podporuje rýchlejšiu odozvu turba a stabilnejšie charakteristiky preplňovania.

3. Ochrana blízkych komponentov

Kritické časti, ako sú olejové potrubia, brzdové potrubia, káblové zväzky a izolácia protipožiarnej steny, profitujú zo zníženého tepelného vystavenia.

4. Zvýšená spoľahlivosť systému

Nižšie vonkajšie teploty znižujú tepelnú únavu, čím predlžujú životnosť výfukových komponentov aj priľahlých systémov.

5. Čistejšia a kontrolovanejšia inštalácia

V porovnaní s voľnými páskami na výfuk ponúka deka na zvodové potrubie konzistentné pokrytie, bezpečné upevnenie a profesionálny vzhľad.

Materiály používané vo vysokoteplotných prikrývkach zvodov

Výkonnosť zvodovej deky závisí vo veľkej miere od jej materiálovej konštrukcie. Priemyselné deky zvyčajne používajú viacvrstvovú konštrukciu optimalizovanú pre izoláciu aj odolnosť.

Vnútorná izolačná vrstva

Medzi bežné izolačné materiály patria:

• Ihlová rohož zo sklenených vlákien pre cenovo dostupnú tepelnú odolnosť

• Izolácia s vysokým obsahom kremíka pre extrémne teploty

• Čadičové alebo keramické vlákno pre nepretržité vystavenie vysokým teplotám

Tieto materiály majú nízku tepelnú vodivosť a zároveň zostávajú stabilné pri dlhodobom zahrievaní.

Výstuž a šitie

Vysokoteplotné šijacie nite, ako napríklad drôt z nehrdzavejúcej ocele, kremičitá priadza alebo aramidové nite, sa používajú na zabránenie delaminácie a udržanie štrukturálnej integrity počas vibrácií a tepelných cyklov.

Vonkajšia ochranná vrstva

Vonkajší povrch je navrhnutý tak, aby odolal oderu, pôsobeniu oleja, vlhkosti a mechanickému opotrebovaniu. Medzi typické možnosti patria:

• Tepelne upravená sklolaminátová tkanina

• Silikónová tkanina s úpravou proti strapkaniu

• Výstuž z nerezovej oceľovej sieťoviny pre extrémne podmienky

Automobilové aplikácie zvodových krytov

Deky zvodových potrubí sa široko používajú v automobilovom sektore pre výkonné vozidlá a OEM, vrátane:

Preplňované osobné vozidlá

• Benzínové a naftové turbomotory

• Výkon a upravené vozidlá

• Riadenie tepla v kompaktných motorových priestoroch

Motoršport a preteky

• Trvalo vysoké teploty výfukových plynov

• Maximálne požiadavky na tepelnú izoláciu

• Ochrana ľahkých okolitých komponentov

Ťažké a dieselové nákladné vozidlá

• Dlhé prevádzkové cykly

• Vysoký prietok výfukových plynov

• Zvýšená spoľahlivosť pri nepretržitom zaťažení

Priemyselné a neautomobilové aplikácie

Okrem automobilového použitia sa deky zvodových potrubí čoraz viac používajú aj v priemyselných turbodúchadlách:

• Priemyselné dieselové generátory

• Preplňované kompresory

• Zariadenia na výrobu energie

• Výfukové systémy pre námorné turbo

V týchto prostrediach tepelná izolácia zlepšuje prevádzkovú stabilitu, zvyšuje bezpečnosť a znižuje problémy s údržbou súvisiace s teplom.

Deka zvodového potrubia verzus fólia na výfuk

Hoci sa obe riešenia zameriavajú na zníženie výfukového tepla, ich výkon a životnosť sa výrazne líšia.

Deky do zvodových potrubí sú:

• Viacvrstvové izolačné systémy

• Navrhnuté pre špecifické úseky potrubia

• Odolnejšie voči oleju, vibráciám a teplotným cyklom

Výfukové fólie sú:

• Jednovrstvové textilné obaly

• V závislosti od techniky inštalácie

• Náchylnejšie na opotrebovanie a zadržiavanie vlhkosti

Pre turbo zvody, kde je kritická koncentrácia tepla a spoľahlivosť, je vo všeobecnosti najlepším riešením špeciálna deka na zvody.

Ako si vybrať správnu deku do zvodového potrubia

Výber správnej deky zvodového potrubia si vyžaduje zváženie niekoľkých technických faktorov:

Teplotné hodnotenie

Vyhodnoťte trvalé aj maximálne teplotné vystavenie. Zvodové potrubia turba často vyžadujú izoláciu určenú na trvalé vysoké teploty s dodatočnou bezpečnostnou rezervou.

Veľkosť a pokrytie deky

Deka by mala úplne zakrývať najteplejšiu časť zvodového potrubia bez toho, aby zasahovala do prírub, senzorov alebo montážnych bodov.

Kompatibilita materiálov

Zvážte vystavenie oleju, vode, nečistotám z vozovky a vibráciám. Do náročných podmienok sa odporúčajú vystužené vonkajšie vrstvy.

Inštalačné prostredie

V stiesnených motorových priestoroch sa môžu vyžadovať tenšie, vysokoúčinné izolačné materiály na vyváženie priestoru a tepelného výkonu.

Úvahy o inštalácii a údržbe

Kvalitná deka na zvody je navrhnutá pre jednoduchú inštaláciu pomocou hákov, pružín alebo upevňovacích systémov z nehrdzavejúcej ocele. Správna montáž zabezpečuje:

• Konzistentné tepelné pokrytie

• Žiadny pohyb počas prevádzky

• Dlhodobá trvanlivosť

Odporúča sa pravidelná kontrola, najmä v motoristickom športe alebo v aplikáciách s vysokými vibráciami, aby sa zabezpečilo bezpečné umiestnenie deky.

Prečo si vybrať deky do zvodov BSTFLEX

Deky BSTFLEX pre zvodové potrubia sú navrhnuté pre profesionálne automobilové a priemyselné aplikácie v oblasti riadenia tepla. Medzi kľúčové výhody patria:

• Vysokoteplotné izolačné materiály vybrané pre náročné prostredie

• Zosilnené švy a konštrukcia pre odolnosť voči vibráciám

• Vlastné rozmery a konfigurácie dostupné pre potreby OEM a aftermarketu

• Výroba podľa systémov kvality ISO9001:2015 a IATF16949

• Osvedčené skúsenosti s riešeniami tepelnej ochrany výfukových plynov a turbodúchadiel

Či už ide o výkonné vozidlá, ťažké dieselové systémy alebo priemyselné turbo zariadenia, BSTFLEX poskytuje spoľahlivé riešenia pre zvodové potrubia prispôsobené reálnym prevádzkovým podmienkam.

A deka zvodového potrubia je kľúčovou súčasťou moderných stratégií riadenia tepla turbodúchadiel. Zadržiavaním výfukového tepla pri zdroji chráni okolité komponenty, zlepšuje účinnosť turbodúchadla a zvyšuje celkovú spoľahlivosť systému. Pre akýkoľvek preplňovaný motor prevádzkovaný vo vysokoteplotnom alebo stiesnenom prostredí nie je správne navrhnutý kryt zvodového potrubia vylepšením – je nevyhnutnosťou.

Ak zvažujete riešenia tepelnej ochrany pre zvodové potrubia turba, výber profesionálne navrhnutého krytu zvodového potrubia je jedným z najúčinnejších krokov, ktoré môžete podniknúť na kontrolu tepla, zlepšenie výkonu a predĺženie životnosti komponentov.
