Pochopenie technológie reliéfneho hliníkového tepelného štítu

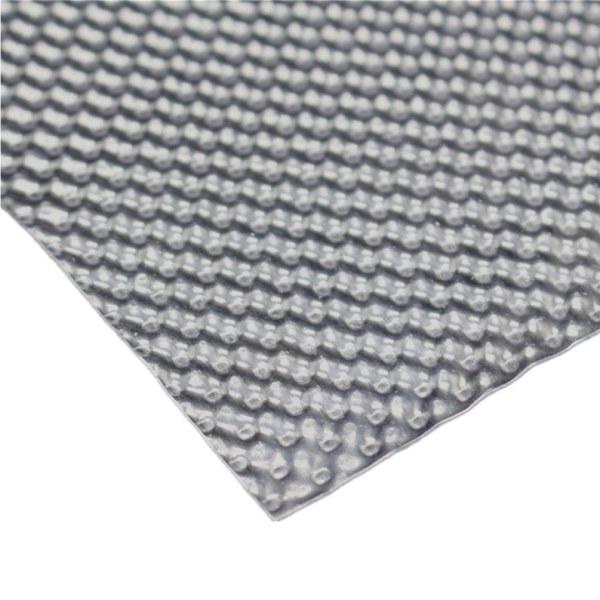

Jeden reliéfny hliníkový tepelný štít je komponent na reguláciu tepla vyrobený z hliníkového plechu, ktorý bol mechanicky lisovaný do vyvýšených vzorov. Tieto vzory sú navrhnuté tak, aby zlepšili tepelný výkon, štrukturálnu stabilitu a reguláciu prúdenia vzduchu v prostredí s vysokou teplotou.

Na rozdiel od hladkých hliníkových plechov, reliéfne povrchy zavádzajú do materiálu kontrolovanú geometriu. Táto geometria zvyšuje tuhosť a vytvára mikrovzduchové bubliny, ktoré pomáhajú znižovať prenos tepla. V dôsledku toho sa reliéfne hliníkové tepelné štíty široko používajú tam, kde je kritické zníženie hmotnosti, odraz tepla a odolnosť.

Od výfukových systémov až po priemyselné kryty, riešenia tepelných štítov s reliéfnym hliníkom sú navrhnuté tak, aby vyvážili výkon, náklady a dlhodobú spoľahlivosť.

Kľúčové výhody reliéfnych hliníkových tepelných štítov

Vynikajúci tepelný manažment

Reliéfne vzory rozptyľujú sálavé teplo a obmedzujú priame vedenie tepla. Výsledkom je zlepšený odraz tepla a nižšie povrchové teploty chránených komponentov.

Štrukturálna pevnosť bez pridanej hmotnosti

Razenie spevňuje hliníkové plechy bez zväčšenia hrúbky. To umožňuje tenším materiálom dosiahnuť vyššiu tuhosť, vďaka čomu sú tepelné štíty z razeného hliníka ideálne pre ľahké systémy.

Dlhodobá trvanlivosť

Hliník prirodzene odoláva oxidácii a korózii. V kombinácii s razením si materiál zachováva svoj tvar a vlastnosti aj pri opakovanom tepelnom cyklovaní.

Zníženie hluku a vibrácií

V aplikáciách s neustálymi vibráciami, ako sú vozidlá a stroje, ponúkajú reliéfne hliníkové tepelné štíty lepšiu odolnosť voči únave a rezonancii ako ploché plechy.

Kde sa používajú reliéfne hliníkové tepelné štíty

Tepelná ochrana pre automobily

Automobilový sektor je jedným z najväčších používateľov reliéfnych hliníkových tepelných štítov. Medzi bežné oblasti inštalácie patria:

• Výfukové potrubia

• Tlmiče výfuku a katalyzátory

• Systémy turbodúchadiel

• Tepelná ochrana podvozku

Odrážaním tepla od citlivých komponentov zlepšujú reliéfne hliníkové tepelné štíty bezpečnosť, účinnosť a životnosť komponentov.

Priemyselné a výrobné zariadenia

V priemyselnom prostredí chránia reliéfne hliníkové tepelné štíty zariadenia aj personál. Medzi typické použitia patrí:

• Vysokoteplotné potrubné systémy

• Zariadenia na výrobu energie

• Pece a tepelné komory

• Mechanické kryty v blízkosti zdrojov tepla

Spotrebiče a energetické systémy

Domáce a komerčné spotrebiče sa spoliehajú na reliéfne hliníkové tepelné štíty na udržanie bezpečných prevádzkových teplôt v kompaktných priestoroch, najmä v rúrach, ohrievačoch a HVAC jednotkách.

Bežné vzory razenia a ich funkcie

Rôzne vzory razenia slúžia rôznym technickým účelom. Výber správneho vzoru závisí od tepelných, mechanických a dizajnových požiadaviek.

Každý vzor ovplyvňuje, ako reliéfny hliníkový tepelný štít interaguje s teplom, prúdením vzduchu a mechanickým namáhaním.

Možnosti materiálov a hrúbky

Reliéfny hliníkový tepelný štít môže byť vyrobený z rôznych hliníkových zliatin v závislosti od výkonnostných požiadaviek.

Bežné druhy hliníka

• 3003 Hliník: Vynikajúca tvárnosť a tepelné vlastnosti

• 5052 Hliník: Vyššia pevnosť a odolnosť proti korózii

• 8011 Hliník: Nákladovo efektívne pre veľkoobjemové aplikácie

Typický rozsah hrúbky

• 0,3 mm – Ľahký a flexibilný

• 0,6 mm – Štandardné priemyselné a automobilové použitie

• 1,0 mm a viac – Vysoko odolná tepelná ochrana

Výber správnej zliatiny a hrúbky zabezpečuje, že reliéfny hliníkový tepelný štít bude spoľahlivo fungovať v prevádzkových podmienkach.

Ako sa vyrábajú reliéfne hliníkové tepelné štíty

Výroba tepelného štítu z reliéfneho hliníka zahŕňa niekoľko kontrolovaných krokov:

1. Príprava hárku – Hliníkové zvitky alebo plechy sa čistia a pripravujú

2. Proces razenia – Presné valčeky vytvárajú rovnomerné reliéfne vzory

3. Rezanie a tvarovanie – CNC rezanie, lisovanie alebo ohýbanie tvaruje diel

4. Vylepšenie povrchu – Možnosť pridania voliteľných náterov alebo reflexných vrstiev

5. Kontrola a testovanie – Rozmerové a vizuálne kontroly kvality

Tento proces zaisťuje konzistentnosť, presnosť výkonu a škálovateľnosť pre hromadnú výrobu.

Tepelný výkon a prevádzkové limity

Dobre navrhnutý reliéfny hliníkový tepelný štít poskytuje konzistentnú tepelnú ochranu v širokom teplotnom rozsahu.

Výkonnostné charakteristiky

• Odráža vysoké percento sálavého tepla

• Udržiava stabilitu pri opakovanom zahrievaní a chladení

• Odoláva praskaniu, deformácii a degradácii povrchu

V mnohých aplikáciách fungujú reliéfne hliníkové tepelné štíty efektívne pri teplotách až 500 – 600 °C v závislosti od výberu zliatiny a spôsobu inštalácie.

Dizajn hliníkového tepelného štítu s reliéfnym povrchom

Štandardné produkty nemusia vždy spĺňať špecifické požiadavky projektu. Zákazkové riešenia tepelných štítov s reliéfnym hliníkom umožňujú inžinierom optimalizovať výkon pre jedinečné podmienky.

Možnosti prispôsobenia

• Vzory na razenie na mieru

• Viacvrstvové konštrukcie

• Integrované izolačné materiály

• Zložité geometrie a montážne prvky

Zákazkové návrhy sú obzvlášť cenné pre výrobcov originálneho vybavenia (OEM) a systémových integrátorov, ktorí hľadajú lepšiu tepelnú účinnosť a kompaktné rozloženie.

Výber správneho reliéfneho hliníkového tepelného štítu

Pri výbere hliníkového tepelného štítu s reliéfnym povrchom zvážte nasledujúce faktory:

Charakteristiky zdroja tepla

Pochopte teplotný rozsah, smer tepla a trvanie expozície.

Inštalačné prostredie

Zohľadnite vibrácie, vlhkosť, chemikálie a priestorové obmedzenia.

Regulačné a kvalitatívne požiadavky

Automobilový a priemyselný sektor často vyžaduje dodržiavanie špecifických noriem.

Schopnosti dodávateľa

Spoľahlivý dodávateľ by mal ponúkať odborné znalosti materiálov, konzistentnú kontrolu kvality a podporu prispôsobenia.

Často kladené otázky (FAQ)

1. Prečo je razenie dôležité v hliníkových tepelných štítoch?

Razenie zlepšuje tuhosť, znižuje prenos tepla a zvyšuje odolnosť voči vibráciám bez zvýšenia hmotnosti.

2. Je tepelný štít s reliéfnym hliníkom opakovane použiteľný?

V mnohých aplikáciách áno. Odolnosť hliníka umožňuje dlhodobé používanie, ak nie je fyzicky poškodený.

3. Môžu byť reliéfne hliníkové tepelné štíty kombinované s izoláciou?

Áno. Viacvrstvové prevedenia s izolačnou podložkou sú bežné pre extrémne teplotné prostredia.

4. Sú tepelné štíty s reliéfnym hliníkom vhodné na vonkajšie použitie?

Áno. Odolnosť hliníka voči korózii ho robí vhodným do vonkajších a drsných podmienok.

5. Ako si vyberiem správnu hrúbku?

Hrúbka závisí od teplotného vystavenia, mechanického namáhania a hmotnostných obmedzení.

6. Môžu sa reliéfne hliníkové tepelné štíty vyrábať hromadne?

Rozhodne. Razba je vhodná pre malé série aj pre veľkoobjemovú výrobu.

Záverečné myšlienky

Jeden reliéfny hliníkový tepelný štít je osvedčené riešenie pre riadenie tepla v automobilovom, priemyselnom a komerčnom prostredí. Jeho kombinácia tepelnej účinnosti, nízkej hmotnosti, pevnosti a flexibility dizajnu z neho robí vynikajúcu voľbu pre moderné výzvy v oblasti riadenia tepla.

Výberom správneho materiálu, vzoru razby a dodávateľa môžu firmy dosiahnuť spoľahlivú tepelnú ochranu a zároveň optimalizovať výkon a náklady. Či už ide o štandardné alebo na mieru navrhnuté, reliéfne hliníkové tepelné štíty zohrávajú kľúčovú úlohu pri zlepšovaní bezpečnosti, efektívnosti a životnosti produktu.
