Najlepšie izolačné materiály na výfukové potrubia pre vysokoteplotné systémy

Neexistuje žiadny jediný materiál, ktorý by sa dal označiť za najlepšiu izoláciu výfukového potrubia pre každý vysokoteplotný systém.

Materiál, ktorý dobre funguje okolo výfukového potrubia generátora, môže byť zbytočne ťažký pre automobilové zvodové potrubie. Ľahký textilný obal používaný na výkonnom vozidle môže byť nevhodný pre veľké námorné výfukové potrubie, ktoré vyžaduje odnímateľnú izoláciu. Leštený kovový štít dokáže efektívne regulovať sálavé teplo, ale nemôže nahradiť hrubé izolačné jadro, keď je cieľom znížiť teplotu na vonkajšej strane izolácie potrubia.

Správny izolačný materiál výfukového potrubia preto závisí od toho, čo má tepelný systém dosiahnuť.

Pre väčšinu vysokoteplotných výfukových projektov si inžinieri vyberajú medzi niekoľkými skupinami materiálov:

• sklolaminát;

• vysoko kremičité vlákno;

• čadičové vlákno;

• keramické alebo iné vysokoteplotné izolačné vlákno;

• nehrdzavejúca oceľ;

• hliník;

• kovové bariéry zo zliatin niklu;

• viacvrstvové kombinácie týchto materiálov.

Najúčinnejšie riešenie často vôbec nie je jeden materiál.

Je to starostlivo vybraná kombinácia.

BSTFLEX vyrába izoláciu výfukového potrubia a zákazkové systémy tepelnej ochrany výfuku pre automobilové, dieselové, námorné, generátorové a priemyselné aplikácie.

---

Myslite vo vrstvách, nie v názvoch materiálov

Častou chybou pri výbere izolácie výfuku je otázka:

„Ktorý materiál odolá najvyššej teplote?“

Táto otázka je neúplná.

Vysokoteplotný izolačný systém výfuku zvyčajne vykonáva niekoľko úloh súčasne.

Vrstva na horúcej strane musí znášať povrch výfuku.

Izolačné jadro musí spomaliť prenos tepla.

Vonkajšia vrstva musí prežiť manipuláciu, vibrácie a kontamináciu.

Upevňovací systém musí udržať zostavu na mieste po opakovaných cykloch zahrievania a chladenia.

Tieto požiadavky málokedy poukazujú na úplne rovnaký materiál.

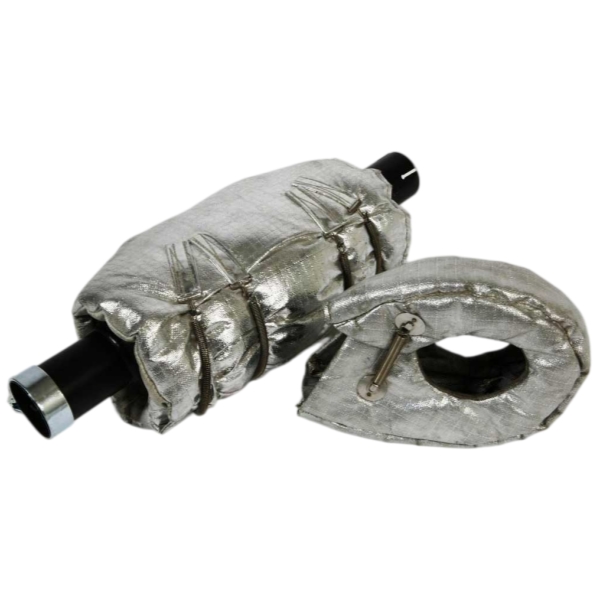

Odnímateľná prikrývka na výfukové potrubie môže byť preto skonštruovaná ako:

Horúce výfukové potrubie

↓

Vysokoteplotná vnútorná vrstva

↓

Izolačné jadro

↓

Ochranná vonkajšia tkanina alebo kovový plášť

↓

Mechanický upevňovací systém

Tento vrstvený prístup umožňuje každému materiálu vykonávať prácu, na ktorú sa najlepšie hodí.

---

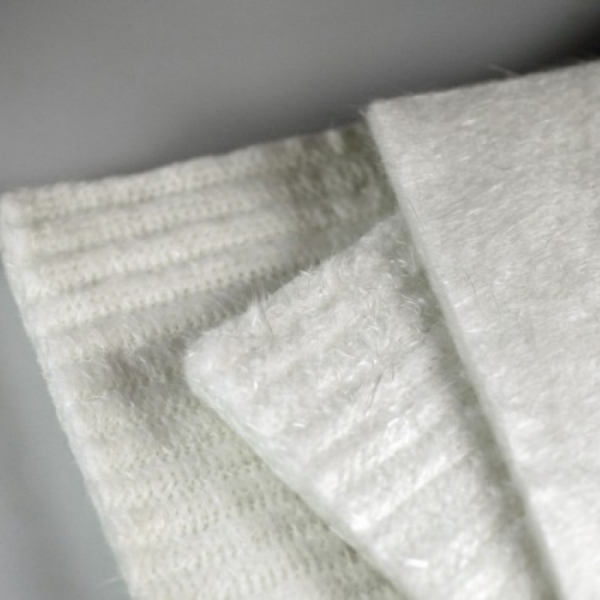

Sklolaminát: Praktický východiskový bod

Sklolaminát je jedným z najčastejšie používaných materiálov v tepelnej izolácii výfukov, pretože ponúka užitočnú rovnováhu medzi tepelným výkonom, flexibilitou, dostupnosťou a výrobnými nákladmi.

Možno ho spracovať na:

• tkaninu;

• vpichovanú izoláciu;

• pásku;

• pletený návlek;

• výfukovú pásku;

• komponenty snímateľných izolačných deiek.

Táto všestrannosť je dôležitá.

Výrobca môže sklolaminát použiť rôzne v závislosti od toho, či je výfukový komponent priama rúra, koleno, tlmič alebo nepravidelný kryt.

Kde sklolaminát funguje dobre

Izolácia na báze sklolaminátu sa bežne zvažuje pre:

• naftové výfukové potrubia;

• výfukové vedenia generátorov;

• výfukové komponenty vozidiel;

• kryty zariadení;

• snímateľné izolačné deky;

• priemyselné výfukové systémy.

Je obzvlášť užitočný, keď je teplota výfukových plynov v rozmedzí možností zvolenej sklolaminátovej konštrukcie a keď dominantnou požiadavkou nie je extrémne priame vystavenie horúcej strane.

Prečo sklolaminát zostáva široko používaný

Výhodou nie je len cena.

Sklolaminát sa ľahko:

• reže;

• šije;

• laminuje;

• navíja;

• navlieka;

• kombinuje s povrchovými úpravami;

• začleňuje do viacvrstvových systémov.

To dáva projektantom značnú voľnosť pri výrobe zákazkovej izolácie výfukových potrubí.

Kedy prejsť od sklolaminátu k iným materiálom

Ak sa teplota na horúcej strane blíži k spreliability provoznému rozsahu štandardnej sklolaminátovej konštrukcie alebo ho prekračuje, návrh by mal prejsť k vláknam odolnýmči voči vyšším teplotám alebo chrániť sklolaminát za inou vrstvou na horúcej strane.

Práve tu sa stáva dôležitým oxid kremičitý.

---

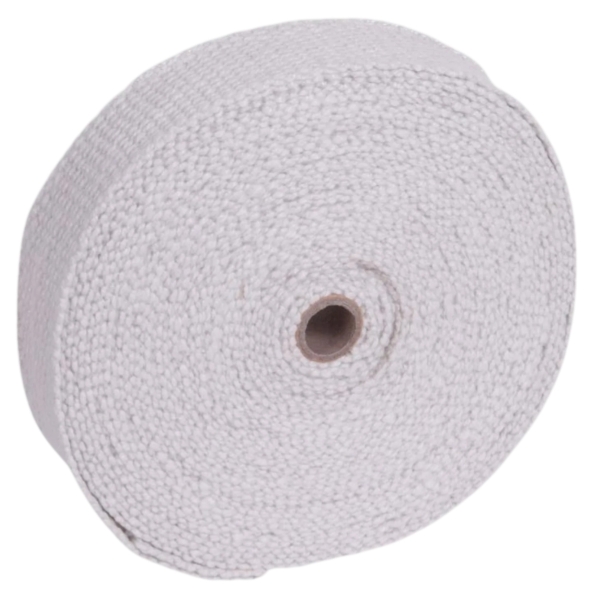

Vysoko kremičité vlákno: Pre náročnejšie vystavenie teplu

Vysoko kremičitá textília je dôležitá rodina materiálov pre izoláciu výfukových potrubí pre vysoké teploty.

V porovnaní s konvenčným sklolaminátom sa vysoko kremičité materiály vyformujú tam, kde sa vyžaduje silnejšia odolnosť voči dlhodobému vystaveniu vysokým teplotám.

Môžu byť dodávané ako:

• tkaná textília;

• páska;

• rukáv;

• izolačný kryt;

• povrchová vrstva prikrývky;

• obal na výfuk.

BSTFLEX taktiež pracuje s vysokokremíkovými textíliami pre iné aplikácie ochrany pri extrémnych teplotách, čím dáva materiálu etablovanú úlohu v rámci vysokoteplotných izolačných systémov.

Najlepšie miesta pre kremík

Vysokokremíkový materiál je obzvlášť relevantný v okolí:

• výkonných dieselových motorov;

• turbo výfukových systémov;

• zberného potrubia;

• horúcich zvodov;

• výfukových systémov generátorov;

• priemyselného výfukového potrubia.

Kremík automaticky neznamená „vyrobiť celú prikrývku z kremíka“

V mnohých technických prikrývkach môže byť kremíková vrstva koncentrovaná tam, kde je teplota najvyššia.

Napríklad:

Horúca strana: kremíková tkanina
Stred: izolačné jadro
Vonkajšia strana: potiahnuté sklolaminátové alebo mechanické ochranné vrstvy

To môže dosiahnuť lepší celkový výkon a kontrolu nákladov než konštruovanie každej vrstvy z rovnakej vysokoteplotnej textílie.

---

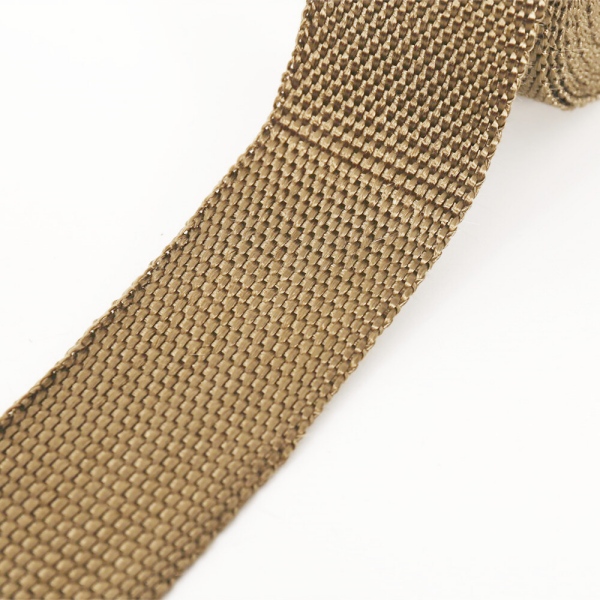

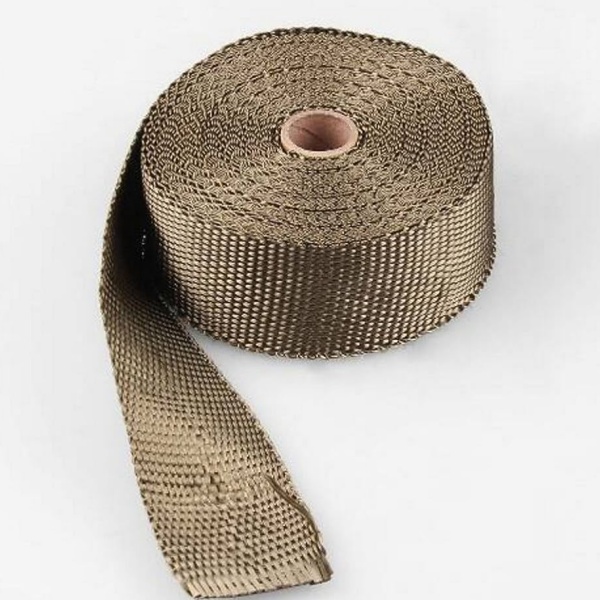

Čadičové vlákno: Užitočné pre flexibilnú ochranu výfuku

Čadičové vlákno zaujíma dôležitú pozíciu medzi konvenčnými výfukovými textíliami a špecializovanou izoláciou pre extrémne teploty.

Je obzvlášť známe na trhu s automobilovými a výkonnými výfukmi.

Čadičová textília môže byť vyrábaná do flexibilných produktov, ako sú:

• obal na výfuk;

• páska;

• rukávy;

• komponenty prikrývok.

Jeho flexibilita ho robí užitočným tam, kde izolácia musí kopírovať zakrivenú geometriu potrubia.

Kde má čadič zmysel

Typické aplikácie zahŕňajú:

• zberné potrubia;

• zvody;

• výfukové systémy motocyklov;

• automobilové výfukové potrubie;

• tvarované tepelné prikrývky.

Čadič je obzvlášť atraktívny, keď je dôležitá flexibilita inštalácie.

Kedy je čadič menej vhodný

Pri veľkom výfukovom potrubí generátora, ktoré vyžaduje definovaný cieľ vonkajšej povrchovej teploty, jednoduché omotanie potrubia čadičovou páskou nemusí stačiť.

Hrubší viacvrstvový systém prikrývok môže poskytnúť lepšiu kontrolu.

Toto ilustruje dôležitý rozdiel:

Vlákno s vyššou tepelnou odolnosťou nie je automaticky izolačným systémom s lepším tepelným výkonom.

Hrúbka, hustota, spôsob inštalácie a prúdenie vzduchu – to všetko je dôležité.

---

Keramické a vysokoteplotné vláknité jadrá: Keď musí hrúbka izolácie fungovať efektívnejšie

Niektoré výfukové systémy potrebujú podstatne vyšší tepelný odpor, než aký môže poskytnúť tenká textilná vrstva.

Toto je bežné tam, kde:

• teplota výfukových plynov je vysoká;

• personál pracuje v blízkosti potrubia;

• teplota v uzavretom priestore musí byť kontrolovaná;

• okolité komponenty majú nízke teplotné limity;

• inštalačný priestor je obmedzený.

V týchto prípadoch môže byť zavedené vysokoteplotné izolačné jadro.

V závislosti od aplikácie to môže zahŕňať keramickú alebo inú technickú vysokoteplotnú vláknitú izoláciu.

Jadro poskytuje tepelný odpor.

Zvyčajne sa nenecháva odkryté.

Namiesto toho je uzavreté medzi ochrannými vrstvami.

Typická konštrukcia môže byť:

sieťovina z nehrdzavejúcej ocele alebo vysokoteplotná tkanina

vysokoteplotné izolačné jadro

povrstvená vonkajšia tkanina

Toto je veľmi odlišné od základnej výfukovej pásky.

Správa sa skôr ako odnímateľný tepelný plášť.

---

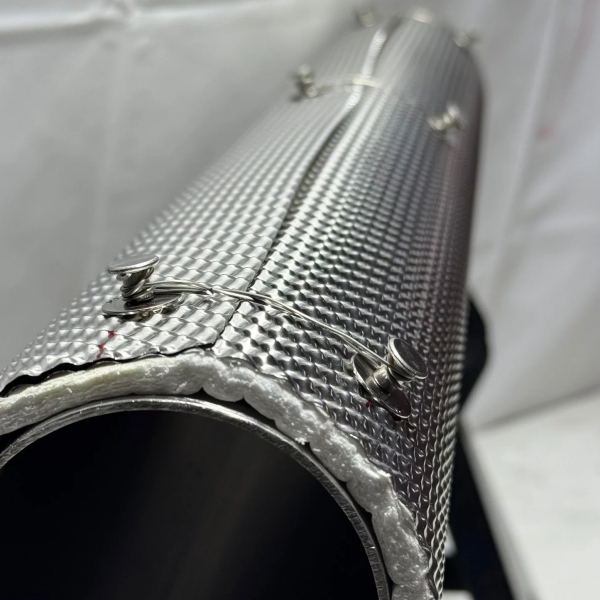

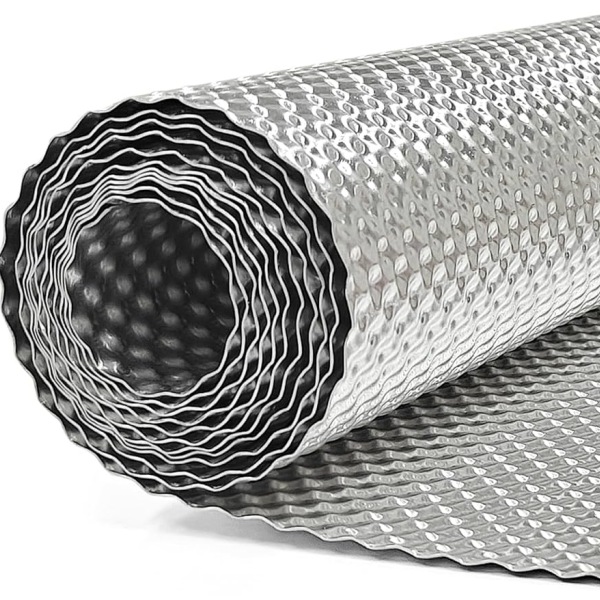

Nehrdzavejúca oceľ: Ochrana namiesto objemnej izolácie

Nehrdzavejúca oceľ sa často spomína ako materiál na izoláciu výfukového potrubia, ale technicky plní inú úlohu ako vláknitá izolácia.

Samotná nehrdzavejúca oceľ sa zvyčajne nevyberá preto, že by bola hrubým tepelným izolantom.

Jej hodnota spočíva v:

• teplotnej odolnosti;

• mechanickej pevnosti;

• odolnosti voči oxidácii;

• ochrane proti oderu;

• štrukturálnej stabilite;

• vhodnosti pre tenké tvarované štíty.

Spoločnosť BSTFLEX už používa nerezovú oceľ v konštrukciách tepelných štítov výfukov, vrátane kovových izolačných systémov pre výfukové aplikácie.

Nerezová oceľ sa môže použiť ako

Vonkajší plášť

Ochrana mäkkej izolácie pred poškodením.

Strana privrátená k horúcim častiam

Zabezpečenie odolného povrchu susediaceho s výfukovým komponentom.

Sieťovinová výstuž

Spevnenie flexibilných izolačných rohoží.

Pevný tepelný štít

Vytvorenie bariéry medzi potrubím a okolitým komponentom.

Kde sa nerezová oceľ stáva obzvlášť cennou

• ťažké stroje;

• cestné vozidlá;

• námorné prostredia;

• priemyselné motory;

• inštalácie s vysokými vibráciami;

• oblasti vystavené mechanickému kontaktu.

Mäkký izolačný systém môže mať vynikajúci tepelný odpor, ale nízku mechanickú životnosť, ak sa jeho vonkajší povrch neustále treie o iný komponent.

Ochranná vrstva z nerezovej ocele môže tento problém vyriešiť.

---

Hliník: Vynikajúci na sálavé teplo, nie je náhradou za hrubú izoláciu

Hliník sa široko používa v automobilovej tepelnej manažmente vďaka svojej nízkej hmotnosti a schopnosti fungovať ako reflexná tepelná bariéra.

Nemal by sa však zamieňať s hrubým výfukovým izolačným jadrom.

Ak je hlavným problémom:

„Výfukové potrubie vyžaruje teplo smerom k podlahe vozidla.“

hliníkový štít môže byť veľmi účinný.

Ak je problémom:

„Potrebujeme znížiť prístupnú povrchovú teplotu výfukového potrubia tohto generátora.“

samotný tenký hliníkový plech neposkytne rovnakú funkciu ako viacvrstvová izolačná rohož.

Medzi vhodné aplikácie pre hliník patria

• podvozkové výfukové štíty;

• štíty tlmiča výfuku;

• tepelné bariéry podlahy;

• štíty katalyzátora;

• bariéry motorového priestoru.

Účinnosť reflexného kovového štítu je tiež silne ovplyvnená vzduchovou medzerou pri inštalácii.

To znamená, že na geometrii dizajnu záleží takmer rovnako ako na materiáli.

---

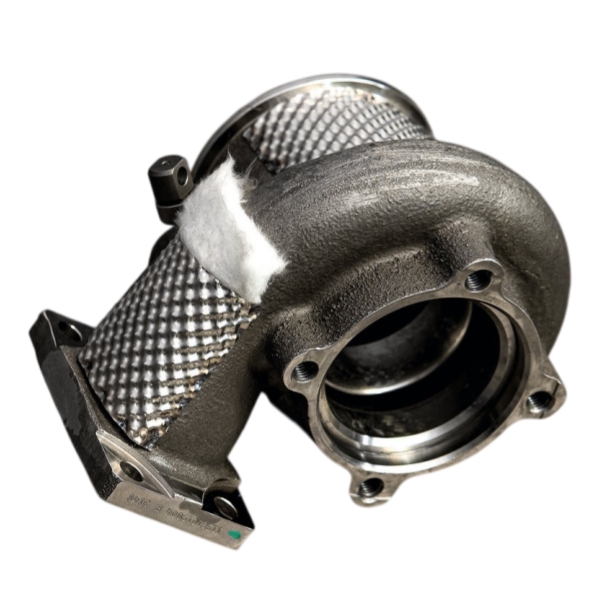

Niklové zliatiny: Pre náročné výfukové prostredia

Existujú aplikácie, kde bežný hliník alebo nerezová oceľ už nie sú ideálnym kovovým riešením.

Vysoko výkonné motory, systémy pre motoristický šport, oblasti turbodúchadiel a náročné priemyselné výfukové prostredia môžu vyžadovať vyššiu odolnosť voči oxidácii a lepšie vlastnosti pri vysokých teplotách.

Pre tieto podmienky možno zvážiť niklové zliatiny.

BSTFLEX vyrába tepelný štít z Alloy 625 Inconel pre náročné aplikácie tepelných bariér.

Zliatina niklu sa zvyčajne nevyberá ako nízkonákladový univerzálny izolačný materiál pre výfuky.

Používa sa vtedy, keď environmentálne požiadavky odôvodňujú dodatočné náklady na materiál.

To môže zahŕňať:

• extrémne lokalizované teplo;

• náročné tepelné cyklovanie;

• koróziu;

• náročné mechanické podmienky;

• vysokovýkonné výfukové systémy.

---

Porovnanie materiálov, na ktorom skutočne záleží

Namiesto porovnávania iba teplotných tried porovnajte, čím každý materiál prispieva ku konečnému systému.

Materiál	Hlavná úloha	Flexibilita	Mechanická ochrana	Typické použitie
Sklolaminát	Všeobecná tepelná izolácia	Vysoká	Mierna	Prikrývky, obaly, návleky
Vysoký obsah oxidu kremičitého	Textilná ochrana pre vyššie teploty	Vysoká	Mierna	Vrstvy na horúcej strane, obaly, prikrývky
Čadič	Flexibilný vysokoteplotný textil	Vysoká	Mierna	Výfukové pásky, automobilová izolácia
Vysokoteplotné vláknité jadro	Hlavná izolačná vrstva	Stredná	Nízka bez krytia	Hrubé prikrývky a plášte
Hliník	Bariéra proti sálavému teplu	Nízka až stredná	Mierna	Kryty podvozku a potrubia
Nehrdzavejúca oceľ	Mechanická ochrana a ochrana horúcej strany	Nízka	Vysoká	Kryty, plášte, sieťovina
Zliatina niklu	Kovová tepelná ochrana pre náročné prevádzky	Nízka	Vysoká	Extrémne výfukové prostredia

Žiadny jednotlivý stĺpec neurčuje univerzálneho víťaza.

Presne preto musí výber materiálu zodpovedať aplikácii.

---

Izolačný materiál výfukového potrubia generátora

Inštalácie generátorov vytvárajú obzvlášť náročnú kombináciu požiadaviek.

Výfukové potrubie môže viesť cez:

• akustické kryty;

• prevádzkové miestnosti;

• kontajnery;

• kryty zariadení.

Teplo uvoľňované z potrubia môže ovplyvniť ľudí aj okolité zariadenia.

Izolácia generátora preto často uprednostňuje viacvrstvový odnímateľný plášť.

Typický inžiniersky koncept môže kombinovať:

• odolnú vrstvu na horúcej strane;

• podstatné jadro tepelnej izolácie;

• ochranný vonkajší plášť;

• mechanické upevnenie.

Prečo odnímateľný?

Pretože výfukové systémy generátorov obsahujú servisné body.

Trvalé ovinutie môže sťažiť budúcu kontrolu.

Z tohto dôvodu by sa izolačný materiál výfukového potrubia generátora mal posudzovať spolu s požiadavkami na údržbu, namiesto jednoduchého výberu najhrubšieho dostupného vlákna.

---

Námorné výfukové systémy potrebujú viac než len tepelnú odolnosť

Námorné prostredia prinášajú ďalší problém pri výbere.

Izolácia môže byť vystavená:

• vlhkosti;

• vode;

• soľ;

• olej;

• vibrácie;

• obmedzené vetranie.

Vlákno, ktoré dobre zvláda teplotu výfukových plynov, môže stále potrebovať vhodný vonkajší kryt, aby prežilo v morskom prostredí.

Suché lodné výfukové systémy preto často profitujú z odnímateľných izolačných plášťov s ochrannými vonkajšími vrstvami.

Osobitná pozornosť by sa mala venovať:

• výfukovým stúpačkám;

• kolenám;

• prírubám;

• pripojeniam turbodúchadla;

• výfukovému potrubiu generátora.

Materiálový systém by mal tiež umožniť kontrolu podkladového výfukového komponentu, keď je to potrebné.

---

Izolácia automobilových výfukov je často obmedzená priestorom

Vozidlá vytvárajú takmer opačnú konštrukčnú výzvu.

Priestor môže byť extrémne obmedzený.

Nemusí byť miesto pre hrubú odnímateľnú prikrývku okolo každej časti výfuku.

To je dôvod, prečo automobilové systémy často kombinujú niekoľko materiálov.

Napríklad:

Zberné potrubie:čadičová alebo iná výfuková páska

Skriňa turba:tvarovaná izolačná prikrývka

Zvodové potrubie:tvarovaná tepelná prikrývka

Katalyzátor:tepelný štít z nehrdzavejúcej ocele alebo hliníka

Podlaha:ľahká reflexná bariéra

Najlepší systém tepelného manažmentu v automobiloch je preto zvyčajne kombinácia materiálov, a nie jedna „najlepšia izolácia výfuku“.

---

Prečo môžu byť hodnotenia maximálnej teploty zavádzajúce

Teplotné hodnotenia sú užitočné, ale musia sa správne interpretovať.

Špecifikácia materiálu sa môže vzťahovať na:

• nepretržité vystavenie;

• prerušované vystavenie;

• krátkodobý vrchol;

• priamy plameň;

• prežitie materiálu.

Toto nie sú rovnocenné podmienky.

Materiál, ktorý zostane fyzicky neporušený pri určitej teplote, automaticky neznamená, že hotová izolačná prikrývka udrží požadovanú teplotu vonkajšieho povrchu pri tej istej podmienke.

Výkon celého systému závisí od:

• hrúbky izolácie;

• hustoty;

• teploty zdroja tepla;

• dĺžky expozície;

• prúdenia vzduchu;

• teploty okolia;

• stavu kontaktu;

• kompresie pri inštalácii.

Pre inžinierske projekty by preto mali byť špecifikované úplné prevádzkové podmienky.

---

Lepší spôsob špecifikácie vysokoteplotnej izolácie výfuku

Namiesto toho, aby ste dodávateľovi poslali iba:

Teplota výfuku: 700°C

poskytnite úplnejšie tepelné zadanie.

Zdroj tepla

• výfukové potrubie;

• zberné potrubie;

• turbodúchadlo;

• tlmič výfuku;

• koleno.

Prevádzkové údaje

• kontinuálna povrchová teplota;

• maximálna odchýlka;

• dĺžka prevádzky.

Geometria

• vonkajší priemer potrubia;

• izolovaná dĺžka;

• ohyby;

• príruby;

• konzoly.

Tepelné požiadavky

• požadovaná teplota vonkajšieho povrchu;

• teplotný limit okolitých komponentov;

• dostupná hrúbka izolácie.

Prostredie

• automobilové;

• námorné;

• generátor;

• stacionárne priemyselné;

• vonkajšie;

• priložené.

Mechanické požiadavky

• úroveň vibrácií;

• oder;

• vlhkosť;

• vystavenie oleju;

• odnímateľnosť.

Tieto informácie umožňujú výrobcovi vybrať materiálový systém namiesto odhadovania na základe jednej hodnoty teploty.

---

Tri praktické materiálové kombinácie

Pre mnohé skutočné projekty vyzerá riešenie skôr ako jedno z nasledujúcich.

Všeobecný plášť výfukového potrubia

Vhodné pre mnohé dieselové alebo priemyselné aplikácie.

Možná architektúra:

tepelne odolná vnútorná tkanina + vláknitá izolácia + odolná vonkajšia tkanina

To poskytuje flexibilitu a odnímateľnú inštaláciu.

---

Vysokoteplotná výfuková prikrývka

Používa sa tam, kde horúca strana vyžaduje silnejšiu teplotnú odolnosť.

Možná architektúra:

tkanina s vysokým obsahom oxidu kremičitého na horúcej strane + vysokoteplotné izolačné jadro + vystužený vonkajší plášť

To oddeľuje požiadavku na vysokoteplotný povrch od požiadavky na mechanickú ochranu.

---

Systém s kovovým povrchom pre náročné podmienky

Používa sa tam, kde sú náročné teplota aj fyzická odolnosť.

Možná architektúra:

povrch z nehrdzavejúcej ocele alebo zliatiny niklu + izolačné jadro + vystužený systém uchytenia

Tento typ konštrukcie je obzvlášť relevantný tam, kde by mechanický kontakt, kontaminácia alebo náročné prevádzkové podmienky rýchlo poškodili exponovanú textíliu.

---

Aký je najlepší izolačný materiál na výfukové potrubie?

Odpoveď závisí od úlohy, ktorú musí materiál plniť.

Zvoľte sklolaminát keď je vhodná univerzálna a ekonomická tepelná textília.

Zvoľte vysoký obsah oxidu kremičitého keď textília na horúcej strane vyžaduje silnejšiu vysokoteplotnú schopnosť.

Zvážte čadič pre flexibilné balenie výfukov a automobilové tepelné aplikácie.

Použite vysokoteplotné vláknité jadro keď je potrebná výrazná tepelná odolnosť.

Použite hliník primárne vtedy, keď je cieľom odraz sálavého tepla pri nízkej hmotnosti.

Použite nehrdzavejúcu oceľ keď je dôležitá mechanická odolnosť a ochrana pri vysokých teplotách.

Zvážte zliatinu niklu pre náročné tepelné a environmentálne podmienky.

Pri mnohých náročných výfukových systémoch sa najlepší výsledok dosiahne kombináciou dvoch alebo viacerých týchto materiálov.

Preto by sa mala vždy posudzovať kompletná konštrukcia izolácie namiesto výberu izolačného materiálu výfuku iba na základe teplotnej tabuľky.

BSTFLEX vyrába izoláciu výfukového potrubia, odnímateľné prikrývky, tepelné obaly, flexibilné opláštenie a zákazkové kovové tepelné štíty výfukov pre automobilové, námorné, dieselové motory, generátory a priemyselné výfukové systémy.

Pre zákazkový projekt uveďte rozmery výfukového potrubia, trvalú prevádzkovú teplotu, prostredie inštalácie, dostupnú hrúbku izolácie a požadované množstvo. Výber materiálu potom môže vychádzať zo skutočných tepelných a mechanických podmienok aplikácie.
