Izolácia výfukového potrubia generátora a odnímateľné výfukové prikrývky

Výfukové potrubie generátora musí robiť viac než len odvádzať horúci plyn z krytu. Musí zostať prístupné na kontrolu, prispôsobiť sa pohybu a udržiavať okolité zariadenia v rámci ich teplotných limitov. Pridanie izolácie by nemalo sťažiť žiadnu z týchto úloh.

Izolácia výfukového potrubia generátora môže byť dodaná ako odnímateľné plášte pre rovné úseky potrubia, tvarované prikrývky pre kolená a samostatné kryty pre príruby alebo tlmiče. Konštrukcia by mala nasledovať schválené usporiadanie výfuku, pričom výber materiálu by mal vychádzať z prevádzkových podmienok, nielen z výkonu generátora.

BSTFLEX vyrába vlastné odnímateľné izolačné prikrývky výfuku pre vysokoteplotné zariadenia. Pre projekty generátorových sústrojí poskytnite výkres potrubia, teplotné požiadavky a body prístupu pre údržbu, aby bolo možné navrhovanú izoláciu posúdiť ako kompletnú zostavu.

Špecifikujte trasu výfuku ako súbor servisovateľných sekcií

Zvážte potrubie vedúce od výstupu motora cez koleno k tlmiču. Súvislá izolačná vrstva sa môže zdať jednoduchá, ale stáva sa nepraktickou, keď technik potrebuje prístup k prírube kolena alebo pripojeniu tlmiča.

Užitočnejšia špecifikácia identifikuje, kde každá izolačná sekcia začína a končí. Rovné potrubie, ohyb a servisné pripojenie potom môžu byť pokryté samostatne, pričom detaily spojov sú navrhnuté tak, aby obmedzili odkryté horúce oblasti bez toho, aby bránili demontáži.

Nasledujúce usporiadanie je východiskovým bodom pre diskusiu, nie univerzálnym dizajnom inštalácie.

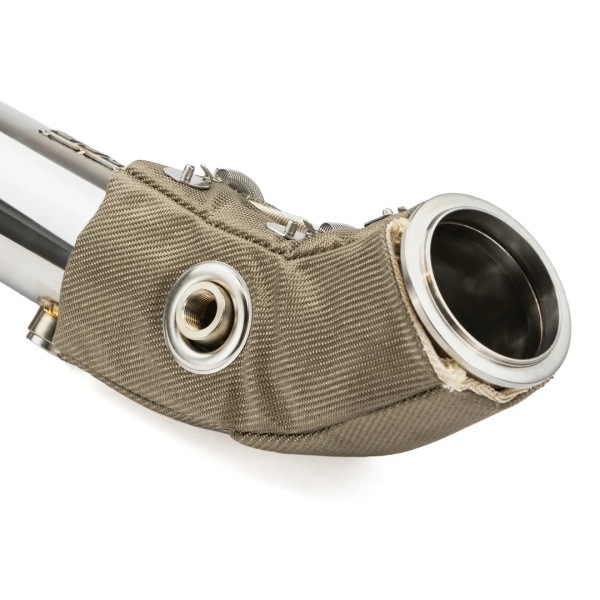

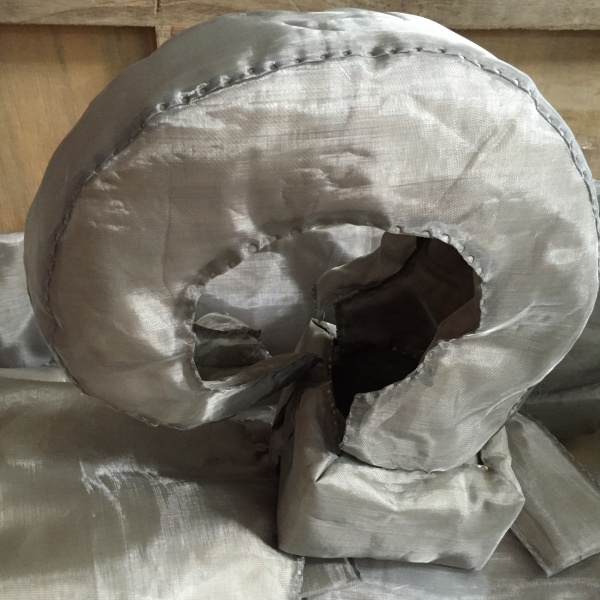

Pre zakrivené sekcie poskytuje BSTFLEX tepelnoizolačnú prikrývku na koleno referenciu produktu na diskusiu o prispôsobení. Pred výberom konštrukcie pre inštaláciu generátora potvrďte skutočný priemer, geometriu ohybu a teplotu.

Do špecifikácie patria tri teploty

Požiadavka uvádzajúca iba teplotu výfuku necháva nezodpovedanú dôležitú otázku: kde bola táto teplota nameraná?

Teplota výfukových plynov opisuje plyn vo vnútri potrubia. Sú to užitočné prevádzkové informácie, ale nie sú automaticky rovnaké ako teplota kovu na rozhraní izolácie.

Teplota povrchu potrubia je relevantná podmienka horúcej strany pre kontaktný izolačný systém. Použite namerané údaje alebo konštrukčné informácie výrobcu zariadenia a identifikujte prevádzkové zaťaženie spojené s touto hodnotou.

Teplota vonkajšieho povrchu prikrývky je výkonnostný cieľ pre nainštalovanú zostavu. Špecifikujte ju spolu s okolitými podmienkami, prúdením vzduchu, miestami merania a prevádzkovým stavom generátora.

Pri izolácii výfuku dieselového generátora zahrňte najnáročnejšie schválené prevádzkové podmienky, nielen krátky skúšobný chod bez záťaže. Ak regenerácia systému následného spracovania výfukových plynov mení teplotný profil, získajte príslušné limity a obmedzenia izolácie od výrobcu zariadenia.

Vysoká teplotná odolnosť jedného vlákna nestanovuje prípustnú teplotu celej izolačnej prikrývky. Vnútorná vrstva, jadro, vonkajší obal, nite a spojovacie prvky musia vyhovovať miestnym prevádzkovým podmienkam.

Výber materiálu izolácie výfukového potrubia generátora podľa vrstiev

Špecifikácia by mala opisovať funkciu každej vrstvy namiesto pomenovania jediného materiálu pre celý izolačný plášť.

Vnútorná vrstva chráni izolačnú zostavu

Vnútorná vrstva musí vyhovovať teplotným, kontaktným a manipulačným podmienkam na potrubí. V závislosti od konštrukcie môže byť vhodná tepelne odolná textília alebo kovová vrstva. Identifikujte triedu materiálu a jeho zamýšľané vystavenie vplyvom namiesto spoliehania sa na všeobecný opis, ako je vysokoteplotná tkanina.

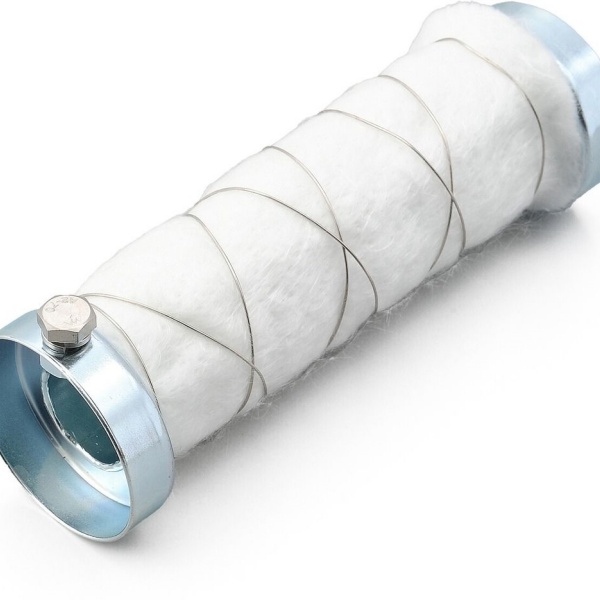

Jadro poskytuje hlavný tepelný odpor

Sklolaminátová, kremičitá alebo iná vysokoteplotná vláknitá izolácia môže byť zvážená podľa aplikácie. Porovnajte tepelné údaje, prevádzkové limity a inštalovanú hrúbku vybraného materiálu. Taktiež skontrolujte požiadavky na manipuláciu a bezpečnostné údaje.

Hrúbka izolácie sa musí zmestiť do dostupného priestoru bez toho, aby bola neúmyselne stlačená proti konzolám alebo susednému zariadeniu. Špecifikujte hotovú konštrukciu, nielen hrúbku voľného materiálu pred výrobou.

Vonkajší obal rieši vystavenie vplyvom a manipuláciu

Zvoľte obal podľa očakávanej miestnej teploty a vystavenia oderu, poveternostným vplyvom alebo kontaminácii. Potiahnutá textília môže vyhovovať jednej inštalácii, zatiaľ čo pri inej môže byť potrebná kovová ochranná konštrukcia.

Nepovažujte sieť z nehrdzavejúcej ocele za nepriepustnú bariéru pre kvapaliny ani nepredpokladajte, že potiahnutá tkanina robí každý šev a uzáver vodotesným. Ak je dôležité vystavenie rozstreku oleja alebo poveternostným vplyvom, vyžiadajte si podrobnosti o kompletnom usporiadaní krytia.

Pre širšie porovnanie materiálov pozri materiály na izoláciu výfukového potrubia pre vysokoteplotné systémy. Možnosti vrstiev prikrývky a upevnenia sú tiež zahrnuté v našom sprievodcovi izolačnými prikrývkami výfukov.

Nemeňte tepelnú izoláciu na mechanickú zábranu

Výfuková prikrývka nie je podperou potrubia. Výfukové potrubie a tlmič vyžadujú vlastné vhodné podporné usporiadanie, pričom hmotnosť izolácie musí byť zahrnutá do mechanického posúdenia.

Spojovacie prvky by mali držať prikrývku bez premostenia pohyblivých komponentov spôsobom, ktorý obmedzuje ich zamýšľaný pohyb. Flexibilné konektory a vlnovce vyžadujú osobitnú pozornosť: nesťahujte, neupchávajte ani neobaľujte ich, akoby išlo o bežné tuhé potrubie.

Pred izoláciou flexibilného spojenia, turbodúchadla, zberného potrubia alebo krytu následného spracovania získajte súhlas výrobcu komponentu. Prikrývka vhodná pre jednu inštaláciu motora nie je automaticky schválená pre inú.

Udržujte odtoky, pripojenia snímačov, kontrolné body a požadované vetracie otvory funkčné. Prieniky cez steny a strechy vyžadujú špecifikované ochranné zostavy; výfuková prikrývka nie je náhradou za schválený detail prieniku.

Navrhnite uzáver pre osobu, ktorá ho bude odstraňovať

Upevňovací systém môže na výkrese vyzerať prístupne, ale po umiestnení potrubia do akustického krytu môže byť ťažko dosiahnuteľný.

Umiestnite háčiky, pružiny alebo šnurovanie na prístupnú stranu všade tam, kde to inštalácia dovoľuje. Skontrolujte, či sa prikrývka dá otvoriť a vybrať bez odstránenia nesúvisiaceho potrubia alebo poškodenia blízkej kabeláže. Pri kryte príruby zahrňte dostatočný prístup pre potrebné nástroje po odstránení krytu.

Pre viacdielne súpravy si vyžiadajte výkres sekcií a zodpovedajúcu identifikáciu na prikrývkach. Objednávka náhradných dielov sa potom môže odvolávať na konkrétne koleno alebo sekciu potrubia namiesto spoliehania sa na fotografie neidentifikovaného krytu.

Opätovné použitie by malo závisieť od stavu. Pred opätovnou inštaláciou odstránenej prikrývky skontrolujte vrchnú vrstvu, švy, izoláciu a upevňovací hardvér. Poškodené alebo kontaminované časti vyžadujú posúdenie namiesto automatického opätovného použitia.

Prispôsobte plášť inštalačnému prostrediu

Pre generátor inštalovaný v strojovni skontrolujte vzdialenosti od servisných chodníkov, káblov a blízkeho zariadenia. Pre kontajnerový generátor skontrolujte otváranie dverí, odstraňovanie panelov a či uzávery zostávajú prístupné vo vnútri krytu.

Vonkajšie potrubné trasy prinášajú ďalšiu požiadavku: systém krytia navrhnutý pre očakávané poveternostné vplyvy. Pýtajte sa, ako budú chránené spoje, prieniky a ukončenia, namiesto spoliehania sa len na opis vonkajšej tkaniny.

Izolácia výfuku znižuje prenos tepla z povrchov, ktoré pokrýva; neodstraňuje všetko teplo produkované motorom, alternátorom alebo chladiacim systémom. Požadovaný chladiaci prietok vzduchu, spaľovací vzduch a usporiadanie výfukových plynov zostávajú samostatnými zodpovednosťami pri návrhu.

Izolácia tiež neutesňuje únik výfukových plynov ani neoprávňuje na zníženie vzdialenosti od horľavých materiálov. Pred zakrytím potrubia opravte chyby a dodržujte požadované vzdialenosti stanovené výrobcom zariadenia.

Akceptujte inštaláciu na základe osadenia a nameraného výkonu

Pred objednaním výrobných množstiev sa dohodnite, ako bude prvá súprava prikrývok hodnotená. Nasledujúce kontroly poskytujú užitočný základ pre plán akceptácie.

Kontrola osadenia: Potvrďte priemer potrubia, dĺžky sekcií, polohy otvorov a zarovnanie uzáverov. Hľadajte neúmyselné stlačenie, odkryté medzery a kontakt so susedným zariadením.

Kontrola prevádzky: Keď je generátor bezpečne vypnutý, vychladnutý a izolovaný podľa príslušného postupu, odstráňte vybraný kryt. Potvrďte, že zamýšľaná príruba, odtok alebo kontrolný bod sú prístupné a že kryt možno správne znova nainštalovať.

Tepelná kontrola: Nechajte kvalifikovaný personál posúdiť nainštalovanú zostavu za dohodnutých prevádzkových podmienok. Zaznamenajte zaťaženie generátora, teplotu okolia, stav vetrania, čas stabilizácie a metódu merania. Do teplotného prieskumu zahrňte uzávery, švy a prechody, nielen stred širokej izolovanej plochy.

Kontrola po cykle: Po dohodnutých prevádzkových cykloch a bezpečnom vychladnutí skontrolujte upevnenie, odieranie a akúkoľvek zmenu v usadení. Pred schválením dizajnu pre opakované objednávky zaznamenajte revízie.

Uveďte namerané výsledky spolu s podmienkami testovania. Prikrývka opísaná jednoducho ako zníženie teploty o určité percento kupujúcemu nepovie, či bola splnená konkrétna požiadavka na povrchovú teplotu.

Uveďte tieto podrobnosti v dopyte (RFQ)

Na porovnanie cenových ponúk pre izolačnú prikrývku výfukového potrubia generátora, poskytnite každému dodávateľovi rovnakú geometriu, tepelné požiadavky a rozsah dodávky.

Geometria: Uveďte vonkajší priemer potrubia, izolované dĺžky, uhly a polomery ohybov, rozmery prírub, presahy skrutiek, podpery a servisné otvory. Priložte fotografie zobrazujúce okolitý priestor, ako aj samotný komponent výfuku.

Prevádzkové podmienky: Identifikujte model generátora a motora, dostupné údaje o povrchovej teplote, profil zaťaženia, okolité podmienky a akékoľvek obmedzenia výrobcu týkajúce sa izolácie.

Požadovaný výsledok: Uveďte prípustný obal hotovej izolácie, cieľovú vonkajšiu povrchovú teplotu, kde je to relevantné, podmienky merania a oblasti, ktoré musia zostať prístupné.

Požiadavky na dodávku: Špecifikujte množstvá prototypov a sériovej výroby, balenie jednotlivých sekcií alebo kompletných súprav, požiadavky na identifikáciu a dokumenty požadované k cenovej ponuke.

Požiadajte v návrhu o identifikáciu vnútornej strany, jadra, vonkajšieho krytu, nominálnej konečnej hrúbky, typu uzáveru a hraníc sekcií. Zaznamenajte všetky predpoklady, ktoré ešte vyžadujú potvrdenie. Dve cenové ponuky na výfukovú prikrývku generátora nie sú rovnocenné, ak jedna zahŕňa kryty prírub a druhá necháva každé spojenie odkryté.

Vlastné výfukové prikrývky generátorov od BSTFLEX

BSTFLEX podporuje vývoj vlastnej izolácie výfuku na základe výkresov, rozmerov a vzoriek. Produkt odnímateľnej výfukovej prikrývky je východiskovým bodom pre diskusiu o plášťoch potrubí a krytoch tvarovaných komponentov; konečná konštrukcia by mala byť odsúhlasená podľa požiadaviek na inštaláciu generátora.

Pre projekty, ktoré kombinujú odnímateľnú izoláciu s tvarovanými štítmi alebo vložkami, si pozrite sortiment produktov tepelných štítov a izolácie výfuku. Náš sprievodca výberom izolácie výfukového potrubia pokrýva alternatívne konštrukcie, kde odnímateľný plášť nie je preferovaným riešením.

Pošlite BSTFLEX svoj výkres výfuku generátora pre vypracovanie cenovej ponuky. Uveďte prevádzkové podmienky, požadované pokrytie, dostupnú vôľu a množstvo, aby bolo možné posúdiť navrhovanú súpravu prikrývok z hľadiska usadenia, tepelných požiadaviek a servisného prístupu.
