Koľko výfukovej pásky potrebujem? Kalkulačka výfukovej pásky a sprievodca dimenzovaním

Kúpa príliš malého množstva výfukovej pásky môže zanechať zvod nedokončený. Kúpa príliš veľkého množstva zvyšuje zbytočné náklady, najmä ak sa materiál špecifikuje pre opakovanú OEM výrobu.

Množstvo výfukovej pásky potrebnej na obalenie je určené hlavne štyrmi rozmermi:

• vonkajší priemer výfukového potrubia;

• celková dĺžka potrubia;

• šírka výfukovej pásky;

• prekrytie pri inštalácii.

Ohyby potrubia, zberače, vetvy a inštalačný odpad môžu zvýšiť skutočnú spotrebu, preto by sa vypočítaná hodnota mala považovať za minimálnu teoretickú požiadavku, a nie za presné nákupné množstvo.

BSTFLEX vyrába tepelnú pásku na výfuky a zvody z rôznych materiálov, v rôznych šírkach a konfiguráciách kotúčov pre automobilové, motocyklové, pretekárske, dieselové a priemyselné výfukové systémy.

Vzorec kalkulačky výfukovej pásky

Pre rovné okrúhle výfukové potrubie možno spotrebu pásky odhadnúť pomocou výpočtu špirálového obalenia.

Použite:

D = vonkajší priemer potrubia

W = šírka pásky

O = prekrytie

P = efektívny posun na otáčku

kde:

P = W − O

Približný násobiteľ dĺžky je:

Násobiteľ dĺžky pásky = √[(πD)² + P²] ÷ P

Potom:

Požadovaná dĺžka výfukovej pásky = dĺžka potrubia × násobiteľ dĺžky pásky

Použite rovnakú jednotku pre priemer potrubia, šírku pásky a prekrytie.

Napríklad, ak sú D, W a O zadané v palcoch, násobiteľ možno stále aplikovať priamo na dĺžku potrubia vo stopách.

Tento výpočet odhaduje materiál potrebný pre rovné valcové potrubie.

Automaticky nezohľadňuje:

• ohyby;

• zberače;

• príruby;

• vetvy;

• nerovnomerné prekrytie;

• prídavok na začiatok a koniec;

• inštalačný odpad.

Komerčné kalkulačky výfukových pások používajú rovnaké základné vstupy. DEI napríklad vyžaduje vonkajší priemer potrubia, dĺžku potrubia, šírku pásky a prekrytie, pričom 0,25 palca je zobrazené ako odporúčané predvolené prekrytie. DEI tiež varuje, že jeho kalkulačka nezohľadňuje ohyby.

Príklad: 2-palcová výfuková páska na 2-palcovom potrubí

Predpokladajme:

• Vonkajší priemer potrubia: 2 palce

• Dĺžka potrubia: 3 stopy

• Šírka pásky: 2 palce

• Prekrytie: 0,25 palca

Efektívny posun:

2,00 − 0,25 = 1,75 palca

Obvod potrubia:

π × 2 = približne 6,28 palca

Jedna závitová otočka preto spotrebuje o niečo viac materiálu ako je obvod potrubia, pretože páska vedie po potrubí diagonálne.

Pomocou vyššie uvedeného vzorca je multiplikátor dĺžky ovinutia približne:

3,73

Preto:

3 stopy × 3,73 = približne 11,2 stopy pásky

Toto je teoretická požiadavka pre rovný úsek.

Pri skutočnej inštalácii na výfuk by sa malo počítať s dodatočným materiálom na ohyby, počiatočné a koncové body a inštalačné odchýlky.

Tabuľka rýchleho odhadu výfukovej pásky

Nasledujúce príklady predpokladajú:

• 2-palcová široká výfuková páska;

• 0,25-palcové prekrytie;

• 3 stopy rovného výfukového potrubia.

Vonkajší priemer potrubia	Približná potrebná dĺžka pásky
1,5 palca	8,6 stopy
2,0 palca	11,2 stopy
2,25 palca	12,5 stopy
2,5 palca	13,8 stopy
3,0 palca	16,4 stopy

Tieto údaje sú teoretické odhady pre rovné potrubie.

Skutočné inštalácie zvodov a zberného potrubia zvyčajne spotrebujú viac materiálu.

Prečo priemer potrubia mení spotrebu pásky

Väčšie výfukové potrubia vyžadujú viac materiálu, pretože každá otočka musí pokryť väčší obvod.

3-palcové výfukové potrubie má zhruba dvojnásobný obvod ako 1,5-palcové potrubie.

To znamená, že dva výfukové systémy s rovnakou dĺžkou potrubia môžu vyžadovať veľmi odlišné množstvo pásky.

Vonkajší priemer potrubia by sa preto mal vždy zmerať pred objednaním materiálu.

Neodhadujte množstvo pásky iba na základe:

• objem motora;

• model vozidla;

• výkon v koní;

• počet valcov.

Na skutočných rozmeroch potrubia záleží viac.

Prečo prekrytie mení dĺžku výfukovej pásky

Prekrytie určuje, ako ďaleko páska postúpi pozdĺž potrubia pri každej otáčke.

Väčšie prekrytie znamená:

• vyššiu spotrebu materiálu;

• väčšiu hrúbku izolácie;

• pomalšie axiálne pokrytie.

Menšie prekrytie znamená:

• nižšiu spotrebu materiálu;

• tenšie efektívne pokrytie;

• vyššie riziko vzniku nekonzistentných medzier pri zlej inštalácii.

Napríklad pri 2-palcovej širokej páske:

0,25-palcové prekrytie

ponecháva:

1,75 palca efektívneho dopredného pokrytia na otáčku.

Ak sa prekrytie zvýši, efektívny dopredný posun sa zníži a vyžaduje sa viac pásky.

Aktuálne kalkulačky DEI používajú 0,25 palca ako odporúčanú predvolenú hodnotu, ale to by sa nemalo považovať za univerzálnu požiadavku pre každého výrobcu pásky alebo aplikáciu.

Vždy dodržiavajte montážne pokyny pre konkrétny používaný produkt.

Spotreba 1-palcovej vs 2-palcovej výfukovej pásky

Šírka pásky má významný vplyv na požadovanú dĺžku.

1-palcová výfuková páska

1-palcová páska urobí viac otáčok na rovnakej dĺžke potrubia.

Je preto obzvlášť vhodná pre:

• tesné ohyby zvodov;

• potrubia s malým priemerom;

• výfukové potrubia motocyklov;

• zložité zberné potrubia;

• husto usporiadané primárne rúrky.

Zvyčajne však bude potrebných viac lineárnych stôp pásky ako pri širšej páske.

2-palcová výfuková páska

2-palcová páska postúpi ďalej pozdĺž potrubia pri každej otáčke.

Je všeobecne vhodná pre:

• automobilové zvody;

• zvodové rúry;

• výfukové potrubia so stredným priemerom;

• dlhšie rovné časti potrubia;

• rýchlejšia inštalácia.

Dvojpalcové obaly zo sklených vlákien a v titánovom štýle sú bežné komerčné veľkosti. DEI v súčasnosti predáva viacero 2-palcových konfigurácií obalov v dĺžkach 15, 25, 50 a 100 stôp.

Správna voľba by mala závisieť od geometrie potrubia, a nie len od výberu najširšej dostupnej pásky.

Príklad: Prečo 1-palcový obal vyžaduje väčšiu dĺžku

Zvážte rovnaké potrubie s vonkajším priemerom 2 palce.

Ak sa úzky 1-palcový obal inštaluje s proporcionálnym prekrytím, efektívny axiálny posun na otáčku je menší ako pri 2-palcovom obale.

To znamená, že na pokrytie rovnakej dĺžky potrubia je potrebných viac otáčok.

Užší obal môže byť stále lepšou voľbou, ak potrubie obsahuje viacero tesných ohybov.

Preto výber obalu na výfukové zvodové potrubie zahŕňa rovnováhu medzi:

• spotrebou materiálu;

• rýchlosťou inštalácie;

• prispôsobivosťou;

• geometriou potrubia.

Koľko obalu potrebujem na zvodové potrubie?

Zvodové potrubie je náročnejšie na výpočet ako rovné potrubie.

Rúrkové zvodové potrubie môže obsahovať:

• niekoľko primárnych rúrok;

• tesné ohyby;

• zberače;

• spájacie časti;

• príruby;

• nerovnaké dĺžky rúrok.

Správnou metódou je zmerať každú primárnu rúrku samostatne.

Pre štvorvalcové zvodové potrubie:

1. Zmerajte každú primárnu rúrku od príruby po zberač.

2. Zaznamenajte vonkajší priemer každej rúrky.

3. Vypočítajte spotrebu obalu pre každú rúrku.

4. Pridajte zberač, ak sa bude tiež obaľovať.

5. Pridajte materiál navyše na ohyby a konečné body.

Nemerajte jednoducho celkovú fyzickú šírku zostavy zvodového potrubia.

S každou rúrkou sa musí zaobchádzať ako s vlastným obaľovaným valcom.

Koľko obalu potrebujem na zvodové potrubie V8?

Sada zvodového potrubia V8 môže spotrebovať podstatne viac materiálu, pretože musí byť obalených osem primárnych rúrok.

Niektoré kompletné komerčné súpravy preto obsahujú približne 100 stôp 2-palcového obalu.

Napríklad DEI v súčasnosti predáva súpravy automobilových obalov na zvodové potrubie obsahujúce 100 stôp 2-palcového obalu zo sklených vlákien spolu s príslušným inštalačným príslušenstvom.

To neznamená, že každé V8 vyžaduje presne 100 stôp.

Skutočná spotreba závisí od:

• dĺžky primárnej rúrky;

• priemeru rúrky;

• prekrytia;

• či sú zberače obalené;

• geometria zberného potrubia.

Pri sériových aplikáciách zostáva meranie skutočného zberného potrubia spoľahlivejšie ako použitie samotnej konfigurácie motora.

Koľko omotávky potrebujem na výfuk motocykla?

Motocykle často používajú:

• menšie priemery potrubia;

• tesnejšie ohyby;

• kratšie celkové dĺžky výfuku.

To často robí 1-palcovú alebo 2-palcovú omotávku vhodnou.

Motocykel s dvoma krátkymi rúrkami zberného potrubia môže vyžadovať oveľa menej materiálu ako automobilové viacprimárne zberné potrubie.

DEI v súčasnosti ponúka súpravu na výfuk motocykla s 30 stopami 2-palcovej sklolaminátovej omotávky, čo ilustruje kratšie dĺžky kotúčov bežne používané v tejto aplikácii.

Opäť platí, že veľkosť súpravy by sa nemala považovať za univerzálnu požiadavku.

Pred objednaním zmerajte skutočný výfuk motocykla.

Koľko omotávky potrebujem na turbo downpipe?

Turbo downpipe bývajú:

• väčšie v priemere;

• relatívne krátke;

• vystavené vysokým teplotám;

• umiestnené blízko citlivých komponentov v motorovom priestore.

Požadovanú dĺžku omotávky možno zvyčajne vypočítať z vonkajšieho priemeru downpipe a dĺžky stredovej osi.

Downpipe však často obsahujú niekoľko ohybov.

Preto by sa teoretický výsledok pre rovné potrubie mal zvýšiť o praktickú rezervu na inštaláciu.

Dôležitý je aj výber materiálu.

Pre vysokoteplotné turbo systémy možno budú musieť kupujúci porovnať sklolaminát s čadičovou alebo vysokokremíkovou omotávkou namiesto výberu materiálu len na základe dĺžky kotúča.

Pozri Titánová výfuková omotávka: materiál, teplota a aplikácie pre čadičové vysokoteplotné aplikácie.

Koľko omotávky potrebujem na výfukové potrubie?

Rúrkové potrubia možno vypočítať podobne ako zberné potrubia.

Liatinové potrubia sú náročnejšie, pretože povrch nemusí tvoriť konzistentnú okrúhlu rúrku.

Ak má komponent:

• nepravidelné liate tvary;

• veľmi krátke vetvy;

• zložité príruby;

• obmedzený prístup;

odnímateľná izolačná prikrývka alebo tvarovaný tepelný štít môžu byť vhodnejšie ako špirálová omotávka.

Kalkulačka v tejto príručke je určená primárne pre okrúhle výfukové potrubie.

Mám pridať extra omotávku na ohyby?

Áno.

Ohyb mení efektívnu dráhu pásky.

Vonkajší polomer vyžaduje viac materiálu ako vnútorný polomer a inštalatér možno bude musieť upraviť prekrytie, aby obal zostal hladký.

Komerčné kalkulačky bežne varujú, že ich výsledky nezohľadňujú ohyby. DEI výslovne uvádza, že ohyby spotrebujú dodatočný materiál nad rámec vypočítaného odhadu pre rovné potrubie.

Pri zložitom výfukovom systéme je lepšie zakúpiť si rozumnú rezervu, než objednávať presne podľa teoretického výsledku.

Ďalšie dôvody, prečo počítať s materiálom navyše

Dodatočný materiál môže byť potrebný aj pre:

Počiatočné a koncové body

Začiatok a koniec obalu môžu vyžadovať dodatočné otočky pre bezpečné upevnenie.

Prechody zberačov

Zberače môžu rýchlo meniť priemer, čím sa zvyšuje spotreba materiálu.

Nerovnomerná geometria potrubia

Tvarované a zvárané výfukové komponenty nemusia udržiavať dokonale konštantný priemer.

Chyby pri inštalácii

Časť môže byť občas potrebné odstrániť a znova obaliť.

Výrobná tolerancia

Pri OEM výrobe môže malá rezerva pomôcť predísť zastaveniu linky spôsobenému drobnými odchýlkami pri inštalácii.

Mám si kúpiť 25 ft, 50 ft alebo 100 ft kotúč?

Dĺžku kotúča vyberajte na základe vypočítanej spotreby, nie podľa vizuálneho odhadu.

25 ft kotúč

Zvyčajne vhodný pre:

• krátke časti výfuku;

• menšie motocyklové systémy;

• jednotlivé zvody;

• jednotlivé komponenty.

50 ft kotúč

Užitočný pre:

• dlhšie výfukové systémy motocyklov;

• automobilové zvody;

• niekoľko jednotlivých častí potrubia.

100 ft kotúč

Užitočný pre:

• viaczvodové systémy;

• väčšie zákazky;

• dielne;

• OEM alebo opakované inštalácie.

Mnohí súčasní výrobcovia ponúkajú tieto veľkosti kotúčov. DEI napríklad uvádza viacero produktov výfukových obalov v titánovom štýle v 15-, 25-, 50- a 100-ft konfiguráciách.

BSTFLEX môže tiež dodať vlastné dĺžky kotúčov pre OEM a distribučné projekty, kde štandardné maloobchodné dĺžky vytvárajú zbytočné spoje alebo odpad z balenia.

Kalkulačka výfukových obalov pre metrické rozmery

Rovnaký výpočet funguje aj s metrickými rozmermi.

Použite:

• priemer potrubia v milimetroch;

• šírka ovinutia v milimetroch;

• prekrytie v milimetroch.

Násobiteľ zostáva bezrozmerný.

Potom ho vynásobte dĺžkou potrubia v metroch, aby ste získali približnú dĺžku ovinutia v metroch.

Napríklad:

• vonkajší priemer potrubia 50 mm;

• šírka ovinutia 50 mm;

• prekrytie 6 mm.

Efektívny posun:

50 − 6 = 44 mm

Výpočet možno potom použiť úplne rovnakým spôsobom ako metódu založenú na palcoch.

Toto je obzvlášť užitočné pre priemyselné a OEM projekty špecifikované v:

• 25 mm ovinutie;

• 50 mm ovinutie;

• metrické výfukové potrubie;

• kotúče s dĺžkou v metroch.

Vstupné údaje kalkulačky výfukových pások pre OEM projekty

Pre opakovanú výrobu spoločnosť BSTFLEX odporúča zaznamenať nasledujúce informácie:

Požadovaný vstup	Príklad
Vonkajší priemer potrubia	50 mm
Dĺžka potrubia	1,2 m
Šírka ovinutia	50 mm
Požadované prekrytie	6 mm
Počet potrubí	4
Počet ohybov	6
Materiál ovinutia	Sklolaminát / Čadič / Oxid kremičitý
Výrobné množstvo	500 zostáv

To umožňuje odhadnúť oboje:

• spotrebu materiálu na zostavu;

• celkovú potrebu kotúčov pre výrobnú zákazku.

Optimalizácia dĺžky kotúča pre výrobu

Maloobchodné veľkosti kotúčov nie sú vždy efektívne pre výrobu.

Predpokladajme, že jeden hotový komponent výfuku vyžaduje približne 7,5 m pásky.

Použitie štandardného 10 m maloobchodného kotúča môže pri každej montáži zanechať značné množstvo nevyužitého materiálu.

Pre objednávku OEM môže byť efektívnejšie špecifikovať:

• vlastné dĺžky kotúčov;

• hlavné kotúče (master rolls);

• vopred narezané dĺžky;

• balenie do súprav.

BSTFLEX dokáže vyvinúť konfigurácie kotúčov podľa skutočnej spotreby pri výrobe namiesto toho, aby nútil priemyselných zákazníkov používať spotrebiteľské formáty balenia.

Menia rôzne materiály pásky výpočet?

Geometrický výpočet je v podstate rovnaký pre:

• sklolaminátovú výfukovú pásku;

• čadičovú výfukovú pásku;

• výfukovú pásku titánového typu;

• kremíkovú výfukovú pásku.

Hotový materiál sa však môže líšiť v:

• hrúbke;

• flexibilite;

• väzbe;

• pružnosti;

• správaní pri inštalácii.

Preto by sa vypočítaná spotreba mala pred finalizáciou veľkej výrobnej objednávky ešte overiť počas inštalácie prototypu.

Pre výber materiálu si pozrite Kompletný sprievodca výfukovými páskami a kompletný sortiment BSTFLEX Exhaust and Header Heat Wrap.

Nezabudnite na upevňovacie prvky výfukovej pásky

Výpočet dĺžky pásky je len časťou inštalácie.

Páska musí byť tiež zaistená.

Typické možnosti zahŕňajú:

• nerezové uzamykacie pásky;

• nerezový drôt;

• kovové svorky;

• účelovo navrhnuté pásy.

Komerčné súpravy výfukových pások bežne obsahujú nerezové pásky spolu s obalom. Napríklad DEI balí uzamykacie pásky k niekoľkým svojim súpravám pások na zvodové potrubie a výfuk.

Pre projekty OEM možno pásku a upevňovací materiál špecifikovať ako jednu balenú súpravu.

Praktický kontrolný zoznam pre objednávanie výfukových pások

Pred vyžiadaním cenovej ponuky potvrďte:

• Vonkajší priemer potrubia

• Celková dĺžka potrubia

• Počet potrubí

• Počet ohybov

• Šírka ovinutia

• Požadované prekrytie

• Materiál

• Teplotná požiadavka

• Preferovaná dĺžka kotúča

• Farba

• Požadované upevňovacie prvky

• Celkové množstvo

• Formát balenia

Ak je geometria výfuku zložitá, poskytnite:

• výkres;

• CAD rozmery;

• fotografie;

• vzorku dielu.

To umožňuje presnejší odhad spotreby materiálu.

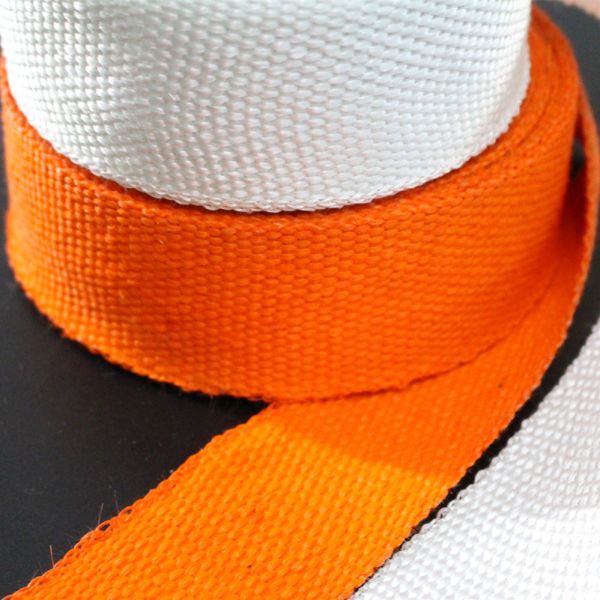

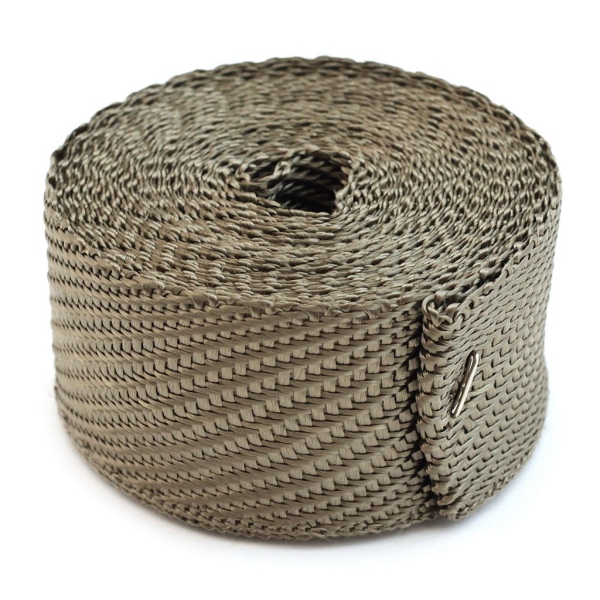

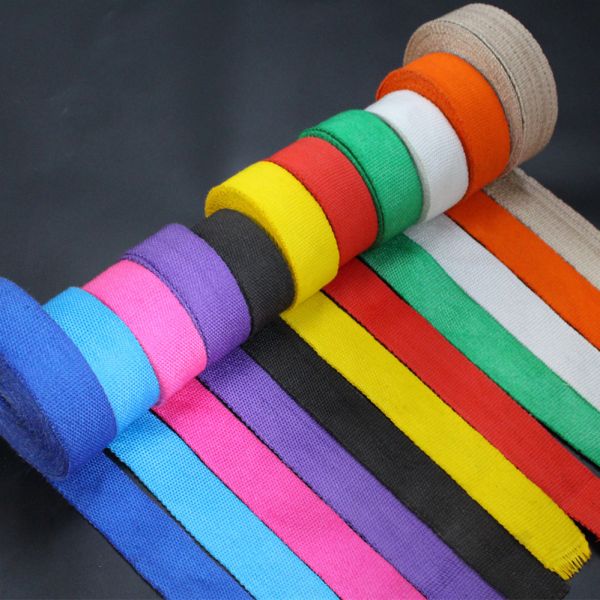

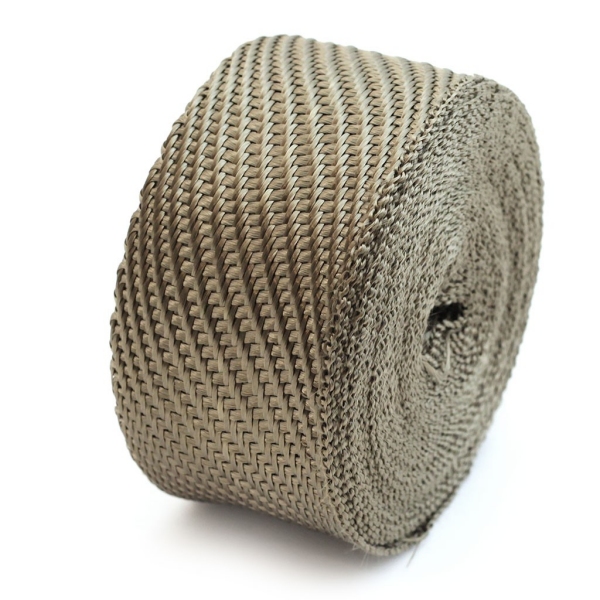

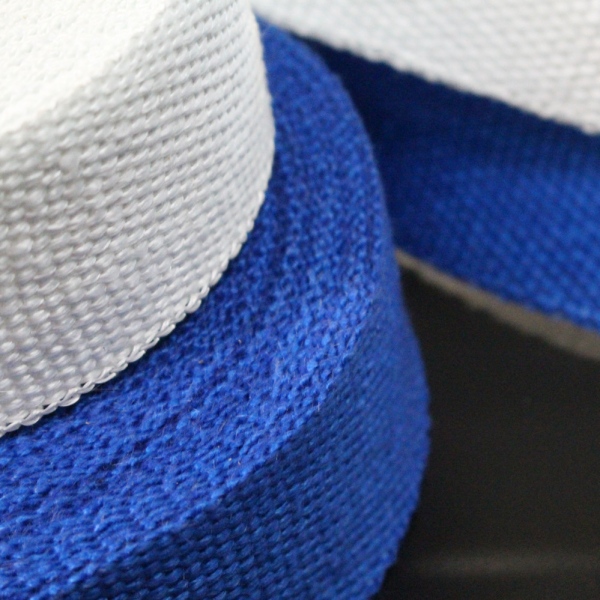

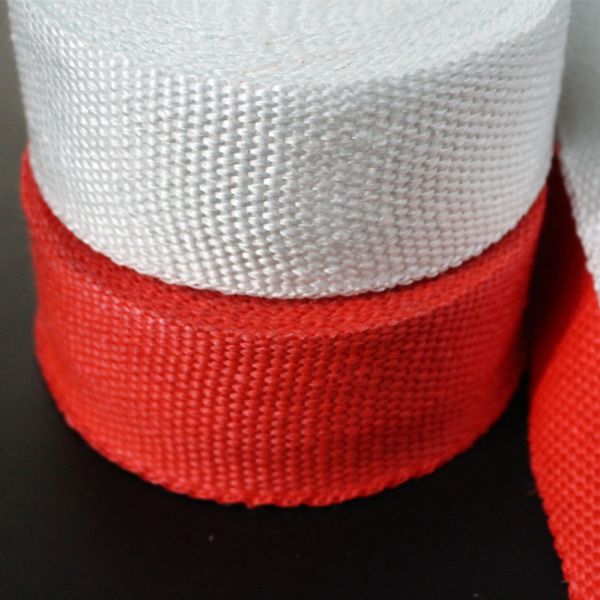

Výrobca výfukových izolačných pások pre vlastné veľkosti kotúčov

BSTFLEX vyrába tepelnoizolačné materiály na výfuky pre automobilové, motocyklové, motoristické, dieselové a priemyselné aplikácie.

Možnosti dodávky môžu zahŕňať:

• 1-palcová výfuková páska;

• 2-palcová výfuková páska;

• 25 mm výfuková páska;

• 50 mm výfuková páska;

• vlastné šírky;

• vlastné dĺžky kotúčov;

• veľkoobjemové hlavné kotúče;

• narezané dĺžky;

• upevňovacie pásky z nehrdzavejúcej ocele;

• súpravy výfukových pások pod súkromnou značkou;

• OEM balenie.

Pre výber materiálu zo sklenených vlákien pozri Výfuková páska zo sklenených vlákien na zvody a výfukové potrubia.

Pre všetky dostupné materiálové skupiny navštívte kategóriu BSTFLEX Tepelné izolácie výfukov a zvodov.

Často kladené otázky

Ako vypočítam, koľko výfukovej pásky potrebujem?

Zmerajte vonkajší priemer a dĺžku výfukového potrubia, potom vyberte šírku pásky a požadované prekrytie. Tieto hodnoty použite na výpočet množstva materiálu potrebného na každú špirálovú otáčku a celkový počet otáčok pozdĺž potrubia.

Ovplyvňuje priemer potrubia dĺžku výfukovej pásky?

Áno. Väčšie potrubie má väčší obvod, takže každá otáčka spotrebuje viac pásky.

Vyžaduje väčšie prekrytie viac výfukovej pásky?

Áno. Väčšie prekrytie zmenšuje vzdialenosť, o ktorú sa páska posunie pozdĺž potrubia pri každej otáčke, čím sa zvyšuje celková spotreba materiálu.

Je lepšia 1-palcová alebo 2-palcová výfuková páska?

Jednopalcová páska sa ľahšie inštaluje okolo tesných ohybov a malých potrubí. Dvojpalcová páska sa zvyčajne inštaluje rýchlejšie na väčšie alebo rovnejšie potrubia.

Koľko pásky navyše by som mal kúpiť na ohyby?

Ohyby vyžadujú viac materiálu, než predpovedá výpočet pre rovné potrubie. Presné množstvo závisí od polomeru ohybu, priemeru potrubia, prekrytia a techniky inštalácie, preto by zložité systémy mali zahŕňať dodatočnú rezervu materiálu.

Koľko výfukovej pásky potrebujem na zvody?

Zmerajte každú primárnu rúrku zvodov samostatne a vypočítajte potrebu pásky pre každú rúrku. Pripočítajte zberač a dodatočnú rezervu na ohyby a koncové body.

Môžem použiť kalkulačku pre sklolaminátovú a titánovú výfukovú pásku?

Áno. Rovnaký základný geometrický výpočet možno použiť pre sklolaminátovú, čadičovú/titánovú a silikátovú výfukovú pásku, hoci rôzne konštrukcie materiálov sa môžu počas inštalácie správať odlišne.

Môže BSTFLEX dodať vlastné dĺžky roliek výfukovej pásky?

Áno. Objednávky OEM a distribútorov možno konfigurovať podľa vlastných šírok, vlastných dĺžok roliek, veľkoobjemových roliek, narezaných dĺžok a balenia pod súkromnou značkou.
